10．4．2 电源线路SPD的设备选择
系统中安装SPD的数量，依据雷电防护区中被保护设备的抗扰度和雷电防护分级而定。电源SPD型号参数选择如表10－8。

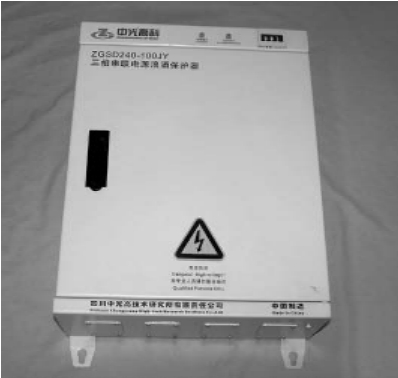

（1）三相串联型箱式电源避雷器ZGSD50／80－100JY的外形（图10－49）
①保护模式：L－PE、N－PE（三相B＋C串联型——B： 10／350μs，50kA；C：8／20μs，80kA）；
②最大持续运行电压：385V；
③负载电流：100A、60A；
④B级最大放电电流（10／350μs）：100kA；
⑤C级最大放电电流（8／20μs）：80kA；
⑥限制电压（8／20μs）3kA：≤1kV；
⑦具有自动脱离功能、失效指示功能；
图10－49 ZGSD50／80－100JY
⑧具有过流和过热保护、告警指示及遥信干接点；
⑩主要用于高雷区、强雷区和重要设施的防护。

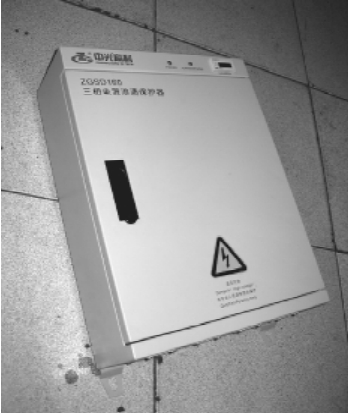

（2）三相并联型箱式电源避雷器ZGSD160的外形（图10－50）
图10－50 ZGSD160
①保护模式：L－PE、N－PE（三相并联型）；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：80kA；
④最大放电电流（8／20μs）：160kA；
⑤限制电压（8／20μs）3kA：≤1．2kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧可选配功能：雷电幅度记录仪、机械计数器、电子计数器；
⑨主要用于多雷区、高雷区和重要设施的电源一（B）级防护，强雷区和重要设施的电源二（C）级防护。

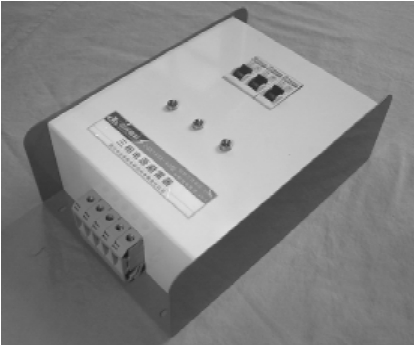

（3）三相并联型箱式电源避雷器ZGSD120的外形（图10－51）
图10－51 ZGSD126
①保护模式：L－PE、N－PE（三相并联型）；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：60kA；
④最大放电电流（8／20μs）：120kA；
⑤限制电压（8／20μs）3kA：≤1．2kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧可选配功能：雷电幅度记录仪、机械计数器、电子计数器；
⑨主要用于少雷区、多雷区和重要设施的电源一（B）级防护，多雷区、高雷区和重要设施的电源二（C）级防护，强雷区和重要设施的电源三（D）级防护。

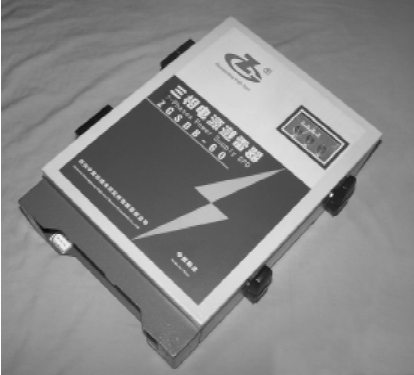

（4）三相并联型箱式电源避雷器ZGSD40的外形（图10－52）
图10－52 ZGSD40
①保护模式：L－PE、N－PE（三相并联型，B或C级）；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：20kA；
④最大放电电流（8／20μs）：40kA；
⑤限制电压（8／20μs）3kA：≤1kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧主要用于少雷区和重要设施的电源二（C）级防护，多雷区、高雷区和重要设施的电源三（D）级防护，强雷区和重要设施的电源四（E）级防护。

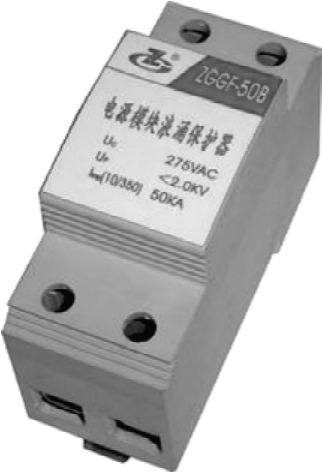

（5）石墨电极电源模块浪涌保护器ZGGF－5（图10－53）
图10－53 ZGGF－5
①冲击放电电压（10／350μs）55kA；
②限制电压（1．2／50μs）：≤2kV；
③续流试验：无续流；(www.zuozong.com)
④主要用于多雷区、高雷区、强雷区和重要设施的电源一（B）级防护，也可用于N－PE间防护。

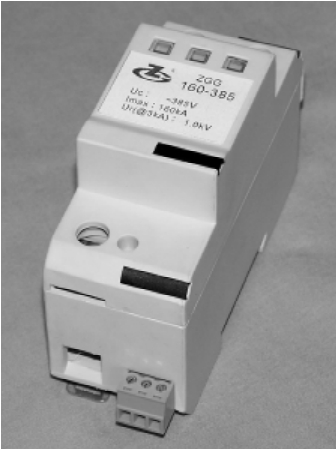

（6）电源模块浪涌保护器ZGG160－385（图10－54）
图10－54 ZGG160－385
①保护模式：任意组合；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：80kA；
④最大放电电流（8／20μs）：160kA；
⑤限制电压（8／20μs）3kA：≤1kV；
⑥具有自动脱离功能、分三段失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧主要用于多雷区、高雷区和重要设施的电源一（B）级防护，强雷区和重要设施的电源二（C）级防护。
（7）任意组合型电源模块浪涌保护器ZGG80－385（图10－55）
图10－55 ZGG80－385
①保护模式：任意组合；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：40kA；
④最大放电电流（8／20μs）：80kA；
⑤限制电压（8／20μs）3kA：≤1kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧主要用于少雷区和重要设施的电源一（B）级防护，多雷区、高雷区和重要设施的电源二（C）级防护，强雷区和重要设施的电源三（C）级防护。
（8）任意组合型电源模块浪涌保护器ZGG40－385（图10－56）
图10－56 ZGG40－385
①保护模式：任意组合；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：20kA；
④最大放电电流（8／20μs）：40kA；
⑤限制电压（8／20μs）3kA：≤1kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧主要用于少雷区电源一（B）级防护，多雷区、高雷区和重要设施的电源二（C）级防护，强雷区和重要设施的电源三（D）级防护。

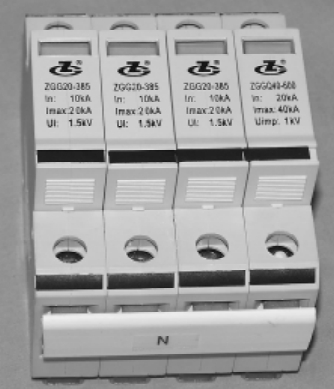

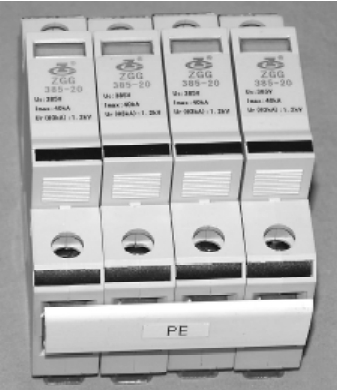

（9）任意组合型电源模块浪涌保护器ZGG20－385（图10－57）
图10－57 ZGG20－385
①保护模式：任意组合；
②最大持续运行电压：385V；
③标称放电电流（8／20μs）：10kA；
④最大放电电流（8／20μs）：20kA；
⑤限制电压（8／20μs）3kA：≤1kV；
⑥具有自动脱离功能、失效指示功能；
⑦具有过流和过热保护、告警指示及遥信干接点；
⑧主要用于少雷区和重要设施的电源一（C）级防护，多雷区、高雷区和重要设施的电源二（D）级防护。

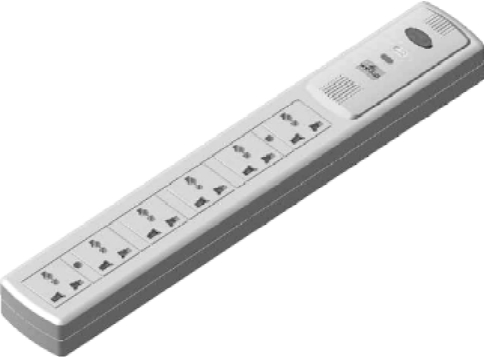

（10）移动式电源防雷安全插座（图10－58）
图10－58 移动式电源防雷插座
①额定工作电压：250VAC；
②额定工作电流：10A；
③最大放电电流：6kA；
④限制电压：≤1．5kV；
⑤最大持续运行电压：385V；
⑥保护模式：L－PE、N－PE。
