室内理想画法作线性透视图

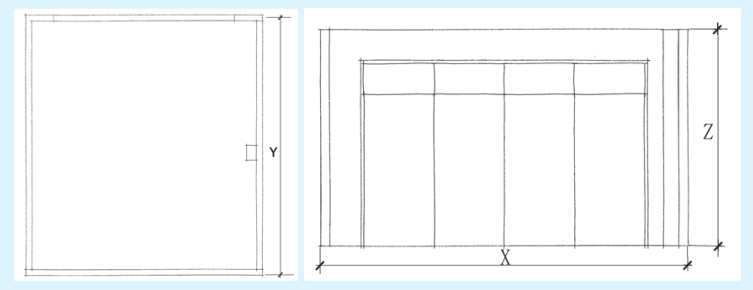

如图9-4所示，一建筑室内的平立面图，为了表现室内的内部构造，图面以剖面的形式出现，基本的室内尺寸为图示标注的X、Y、Z。

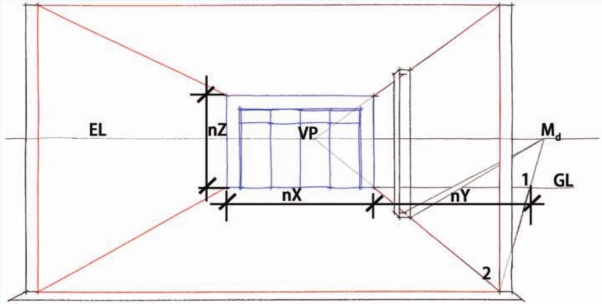

作图法如图9-5所示。

（1）画面设在正面墙体上，按n倍的比例缩放尺寸，即nX、nZ画好带落地门的正面墙体。如图9-5中蓝色线所示。

（2）按经验作图定好视高和中心灭点的位置，作出理想角度下建筑室内的外轮廓线性透视图，如图9-5中红色线所示。

（3）为了作图方便，所以选择量点位置在视平线EL上中心灭点VP的右侧，在基线上按比例缩放建筑室内的深度nY尺寸，过1点和用经验作图法画好的室内线性透视深度2点相连反向延长线交视平线于Md点，则Md点即为量点。

（4）最后用一点透视的量点法，可以找出墙上柱子的位置，完成线性透视图。

理想作图法必须要注意的是，线性透视图一定是有利于表达设计意图的最好角度。特别是构建物较为复杂，建筑物空间内部构件较多时，在一开始的经验作图的过程中就应该有所考虑。这需要在掌握线性透视大致形象的基础上不断总结提高快速作图的能力。

图9-4　建筑室内的平立面图及尺寸

图9-5　理想作图法作一点线性透视

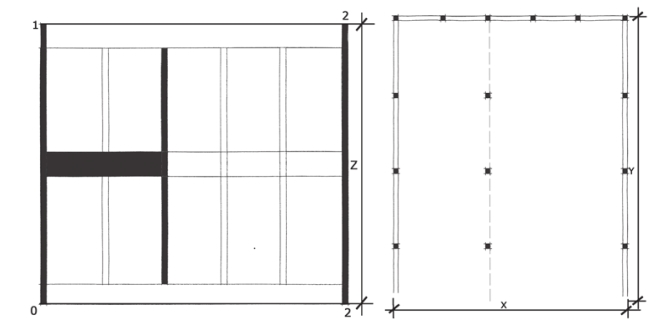

用理想画法画室内线性成角透视与画立方体线性透视图相似。如图9-6所示，已知的建筑物室内的平面图和剖面图，用理想画法作室内线性透视图。

分析：

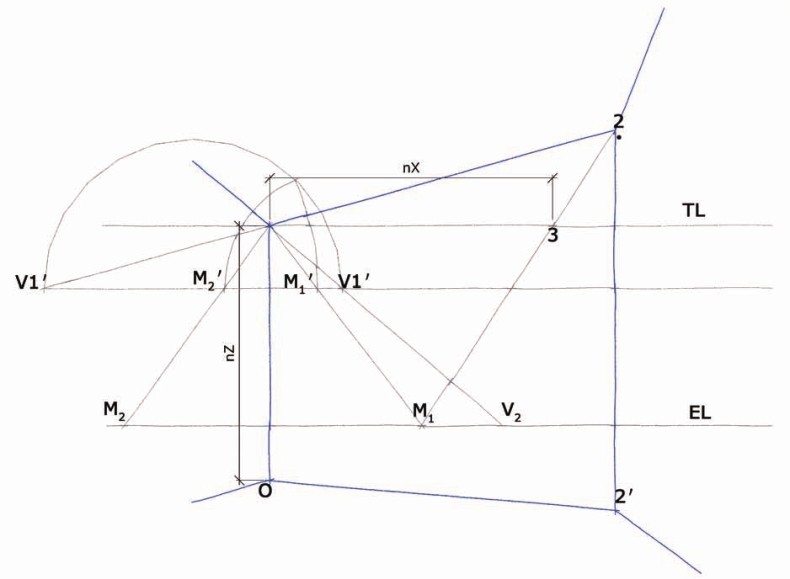

（1）先依据经验画出一面墙的透视。如图9-7蓝色线所示。假设把画面置于后墙角O点处，则O1为真高线，按n倍取垂线nZ为层高，然后作出理 想画法的两个灭点和视平线，其中一个灭点V1超出图板外，如图9-7所示。(www.zuozong.com)

图9-6　建筑室内的平剖面图及尺寸

图9-7　灭点距离较大时量点的取法

（2）图9-7中可以看出两灭点之间的距离较远，求取另一量点的位置较为复杂。所以在1点与视平线EL之间任作一水平线TL，连接1V1、1V2交所作水平线于V1′，V2′。过1点作水平线，量取13的长度为nX，连接23并延长交视平线于M1点，连接1 M1与所作的水平线交于M1′，参考图9-3立方体的理想作图法，找出M2′的位置，连接1 M2′延长交视平线于M2点；此时即可以用量点法作该建筑室内的线性透视图了。必须要注意的是，这里并没有在基线上取宽度，而是在高度上取宽，原理是一样的，这里不作说明，读者可以自己证明。

（3）确定好M1、M2、以后就可以在TL线上从1点往右量取水平宽度方向X的各个分割点的长度；从1点往左量取垂直深度方向Y的各个分割点的长度；特别是柱子的位置，并分别画出两个方向的线性透视。

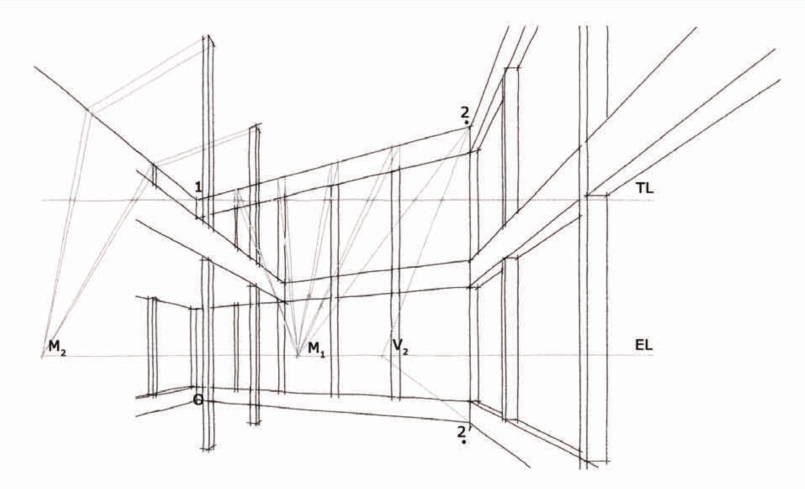

（4）在真高线O1上量取建筑室内空间各个位置的高度，最后完成线性透视图。如图9-8所示。

必须要强调的是，在作图过程中，所有的尺寸必须要和nZ的比例一致，即同时缩放n的倍数来确定线性透视的长度。作图法从略。

图9-8　理想画法作成角室内透视图

再介绍一种方法求灭点较远时量点的画法，如图9-9所示，先按照理想画法作好两点透视中一面墙的透视和另一面墙两水平线的透视方向。如蓝色线所示。墙角作为真高线取nZ，在V1′点作水平线TL和另一面墙上方的透视线相交于V2′点，并以V1′V2′点为直径作半圆。把深度方向求到的量点M1与角点1连接延长到水平线TL求出M1′点，同上面的方法一样可以找出M2′点，再连接1 M2′并延长至视平线EL上，求得另一个量点M2，即可作出nX宽度方向的室内线性透视了。
