建筑排水系统设计指南

1.排水设计秒流量

（1）住宅、集体宿舍、旅馆、医院、疗养院、幼儿园、老人院、办公楼商场、会展中心、中小学教学楼等建筑生活排水设计秒流量。即

式中，q_p为计算管段排水设计流量（L/s）；α为根据建筑物用途而定的系数，应按表6-2-4采用；N_p为计算管段的卫生器具排水当量总数；q_max为计算管段上最大一个卫生器具的排水流量（L/s）。

注：如计算所得流量值大于该管段上按卫生器具排水流量的累加值时，应按排水流量的累加值计算。

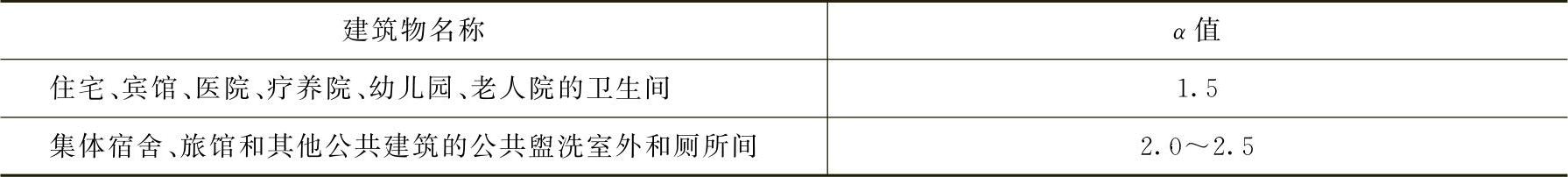

表6-2-4根据建筑物用途而定的系数α值

（2）工业企业生活间、公共浴室、洗衣房、职工食堂或营餐厅的厨房、实验室、影剧院、体育场、候车（机、船）等建筑物的生活排水设计秒流量按公式（6-2-2）计算

q_p=∑q₀N₀b （6-2-2）

式中，q_p为计算管段排水设计流量（L/s）；q₀为同类型的一个卫生器具排水流量（L/s）；N₀为同类型卫生器具数；b为卫生器具的同时排水百分率，可按表6-1-7～表6-1-9确定，冲洗水箱大便器的同时排水百分率应按12%计算。

注：当计算排水流量小于一个大便器排水流量时，应按一个大便器的排水流量计算。

2.排水管道的管径

（1）排水横管的管径。排水横管管径应按下列公式计算或按表6-2-5确定

Q=1000vA（ 6-2-4）

式中，v为流速（m/s）；Q为管道排水能力（L/s）；R为水力半径（m），可按下式计算

R=A/x

式中，x为湿周（m）；I为水力坡降，采用排水管的坡度；n为粗糙系数，混凝土管、钢筋混凝土管取n=0.013～0.014，铸铁管取n=0.013，钢管为n=0.012，塑料管为n=0.009；A为水流有效断面面积（m²）。

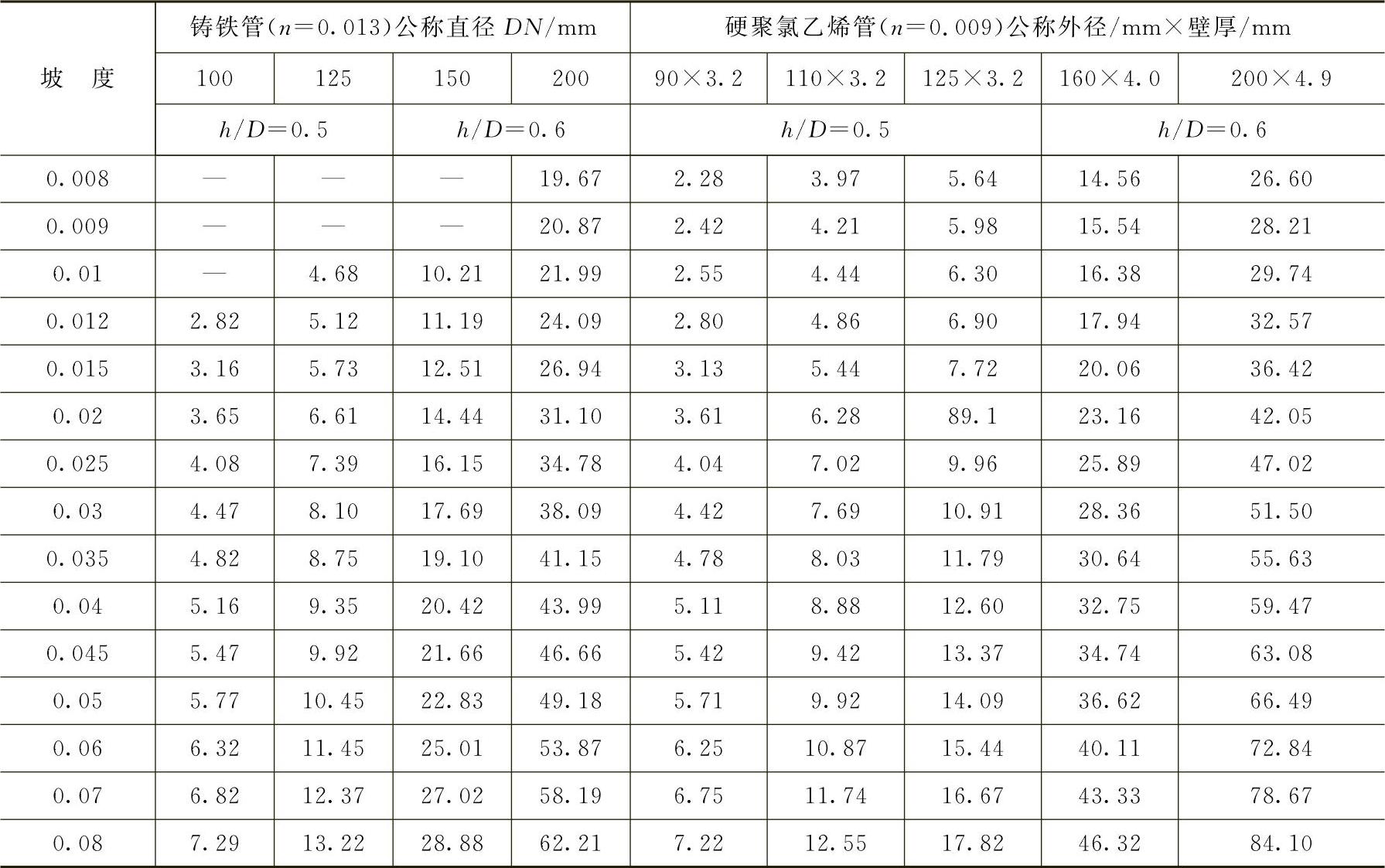

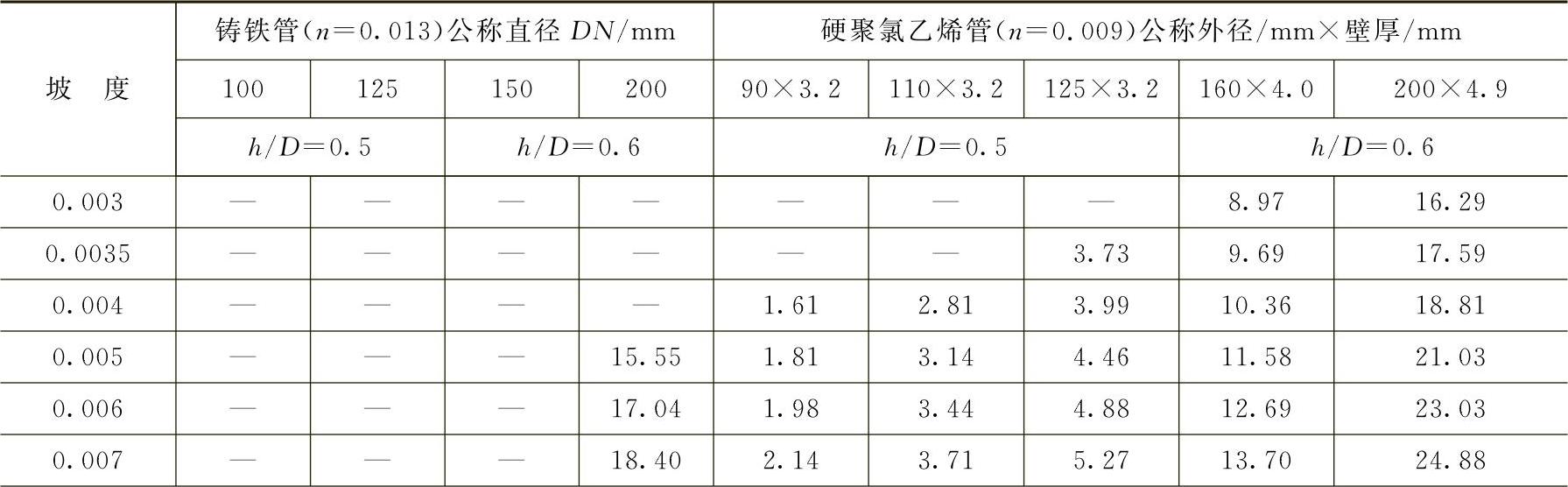

表6-2-5 排水横管的排水能力Q （单位：L/s）

（续）

（2）排水立管的管径。生活排水立管的最大排水能力应按表6-2-6和表6-2-7确定，且立管管径不得小于所连接的横支管管径。

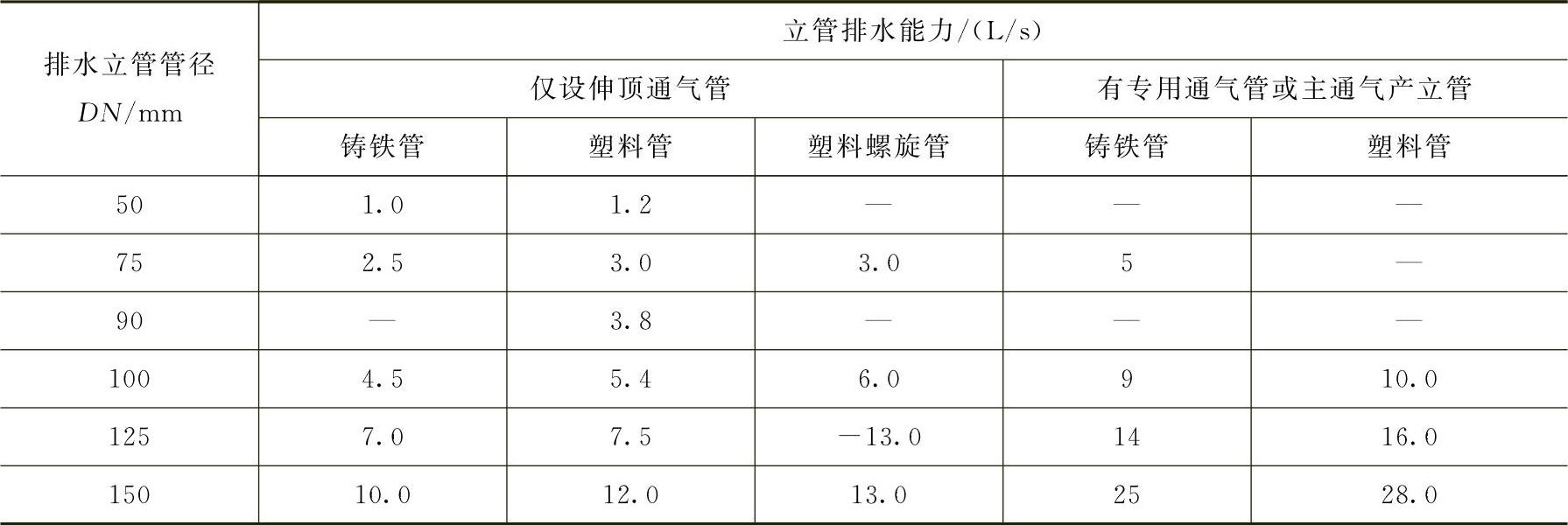

表6-2-6 设有通气管系的排水立管最大排水能力

注：1.排水管径为100mm的塑料管外径为110mm，排水管径为150mm的塑料管外径为160mm。

2.塑料排水立管的排水能力宜按铸铁管数据选用；最大不得超过表内塑料管的数据，当采用塑料管数据时，排出管和横干管比与之连接的立管管径应放大一号。

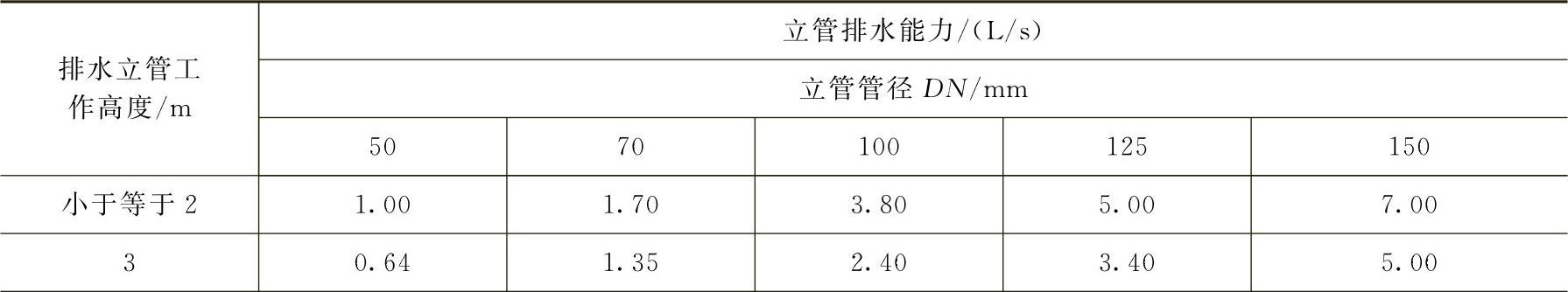

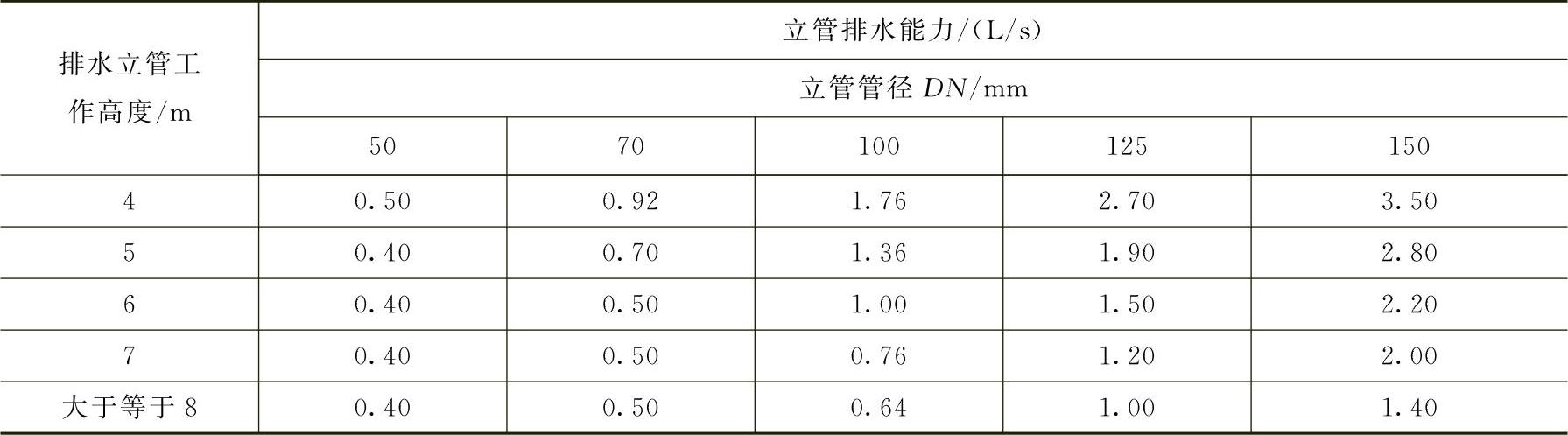

表6-2-7 不通气的生活排水立管的最大排水能力

（续）

注：1.排水立管工作高度按最高排水横支管和立管连接处，距排出管中心线间的高差计算。

2.如排水立管工作高度在表中是列出的两个高度值之间时，可用内插法求得排水立管的最大排水能力数值。

3.排水管径为100mm的塑料外径为110mm，排水管径为150mm的塑料管外径为160mm。

（3）排水管管径应经计算确定，且应符合下列要求：

1）除器具排水管外，建筑物内排水管最小管径不得小于50mm，连接大便器的排水管管径不得小于100mm。

2）多层住宅厨房间的立管管径不宜小于75mm。

3）公共食堂厨房内的排泄水管管径应比计算值放大一号，且干管管径不宜小于150mm，不得小于100mm，支管管径不得小于75mm。

4）公共浴室的排水管，管径应适当放大，一般不宜小于100mm。

5）医院污物洗涤盆（池）和污水盆（池）的排水管径不得小于75mm。

6）小便槽或连接3个以上小便器的排水支管管径不宜小于75mm。

7）使用塑料螺旋管时，排水立管底部和排出管应比立管放大一号管径。

8）建筑底层排水管道单独排出的不通气管，其排水横支管管径可按表6-2-7中立管工作高度大于等于2m的数值确定。

3.排水设施和管道的布置及敷设

（1）排水管道的布置及敷设。建筑物内排水管道布置应符合下列要求：

1）卫生器具至排出管的距离应最短，管道转弯应最少。

2）排水管不得布置在遇水会引起燃烧、爆炸或损坏的原料、产品和设备的上面。

3）排水管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房内，不得穿越食品和贵重商品库房、通风小室、变配电间、电梯机房、烟道和风道。

4）排水管道不得穿越设备基础，不宜穿越地基梁。

5）排水管道不得穿过沉降缝和变形缝（伸缩缝）；当确有困难必须穿越时，应采取补偿管道伸缩和剪切变形的措施，并应确保管道不产生倒坡。

注：①补偿管道伸缩可设置金属软管，但不得采用球形橡胶软管。

②可参考表6-2-8增大预留洞口尺寸，且管道上皮距洞口上皮尺寸不应小于150mm。

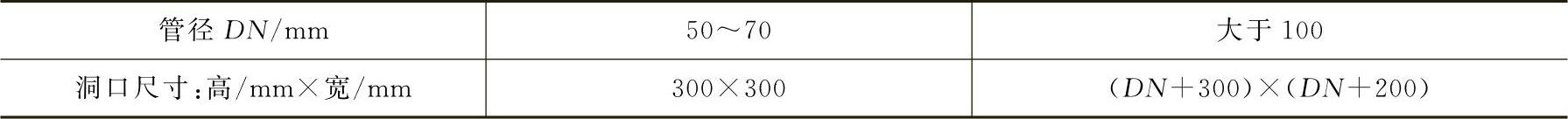

表6-2-8 预留洞口尺寸

6）当建筑物沉降有可能使管道产生倒坡时，管道安装坡度应考虑建筑和沉降量，建筑物沉降量由结构专业提供。

7）在给水贮水箱（池）的周围2m以内和正上方不得布置排水管道。

8）排水横管不得布置在食堂、饮食业厨房的主副食烹调备餐处的上方，当受条件限制不能避免时，应采取防护措施。

9）排水立管宜靠近排水量最大的排水点。

10）排水立管不得穿越卧室、病房等对卫生、安静有较高要求的房间，并不宜靠近与卧室相邻的内墙，若病房内设有洗脸盆等卫生器具时，排水立管应设置在管井内。

11）排水管道不应穿越橱窗和壁柜。

12）住宅的污水排水横管宜设于本层户内，当必须设于下一层的户内空间时，其清扫口应设于本层。

排水管及排出管的敷设应满足下列要求：

1）排水管宜地下埋设和明设，如必须暗装，则应考虑安装和检修条件，在检查口处应留有检修口或检修门。

2）排水管不宜敷设在楼板上的垫层内，当必须敷设时，楼板上垫层下应做防水层，并应便于疏通和检修。

3）高层建筑的排水立管应每隔2～4层设置承重支吊架，且最底部弯头处应设支墩或承重支吊架。

4）穿过基础时应预留洞口，且管顶上部净空不得小于建筑物的沉降量，高层建筑不宜小于0.2m，一般建筑不宜小于0.15m。(www.zuozong.com)

5）穿越地下道或地下构筑物外墙时，应设防水套管，高层建筑宜选用柔性防水套管。

（2）排水管道的连接。排水管道的连接应保证排水顺畅、不易堵塞，其连接应符合下列规定：

1）卫生器具排水管与排水横管垂直连接，应采用90°斜三通。

2）水管道的横管与立管连接，宜采用45°斜三通、45°斜四通以及顺水三通和顺水四通。

3）排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。

4）排水管应避免轴线偏置，当受条件限制时，宜采用乙字弯或两个45°弯头连接。

5）支管接入横干管、立管接入横干管时，宜在横干管管顶或其两侧45°范围内接入。

6）靠近排水立管底部的排水支管连接，应符合下列要求（图6-2-1）：

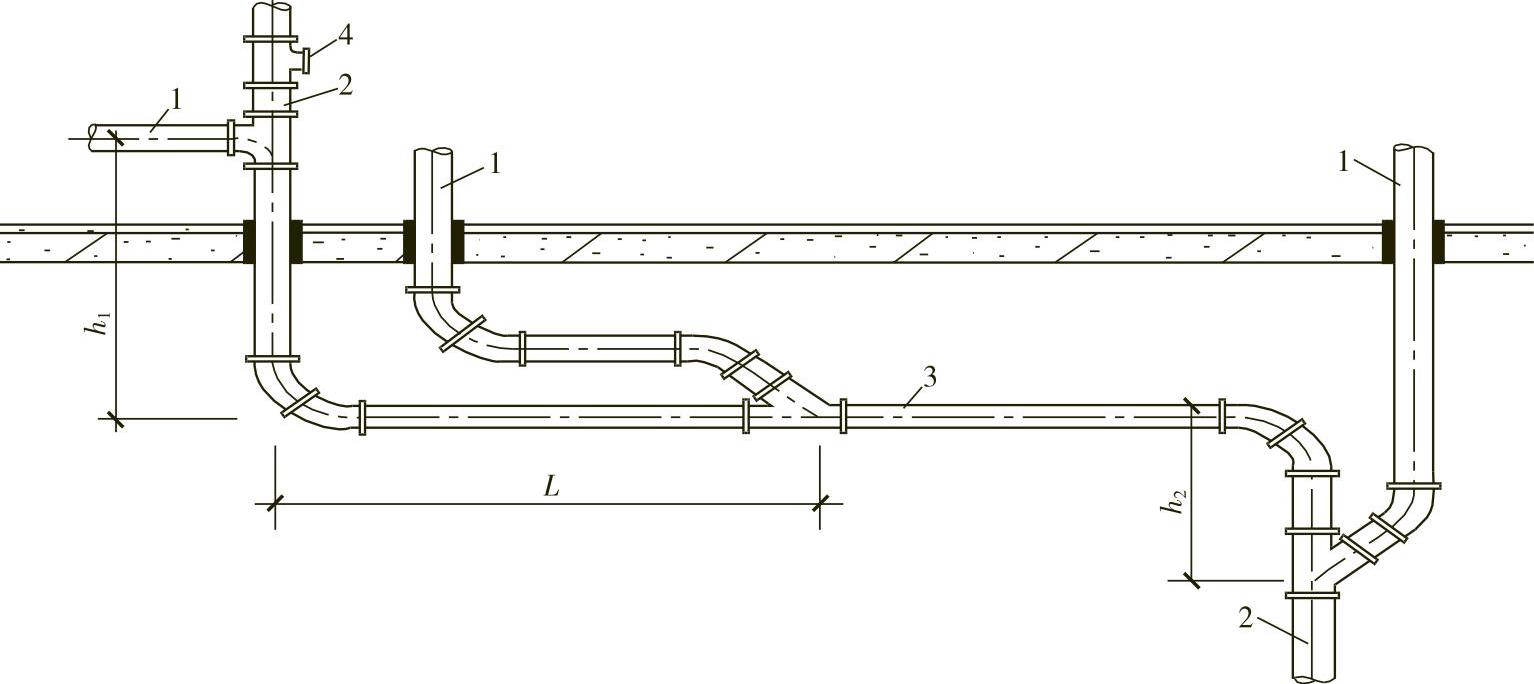

图6-2-1 1排水支管与排水立管和横干管的连接

1—排水支管 2—排水立管 3—排水横干管 4—排水检查口

①排水立管仅设伸顶通气立管时，最低排水横支管与立管连接处距排水立管管底的垂直距离（h₁），不得小于表6-2-9的规定。

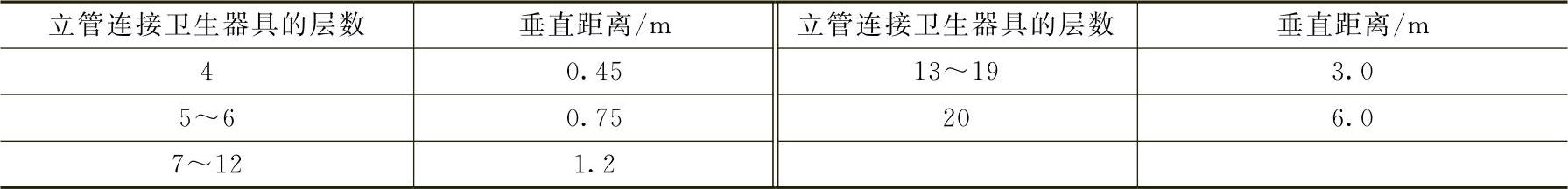

表6-2-9 最低排水横支管与立管连接处距排水立管管底垂直距离（h₁）

注：当与排出管连接的立管底部放大一号管径或横干管比与之连接的立管大一号管径时，可将表中垂直距离缩小一档。

②排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离（L），不宜小于3.0m，且不得小于1.5m。

③排水支管接入横管垂直转向管段时，连接点距转向处以下不得小于0.6m（h₂）。

④当靠近排水立管底部的排水支管的连接不能满足①、②款的要求时，排水支管应单独排至室外检查井或采取有效的防反压措施。

（3）伸缩器的设置。为了避免排水管道在受热膨胀时受到损害，塑料排水管应根据伸缩量设置伸缩器，伸缩器设置的位置见图6-2-2，应符合下列要求：

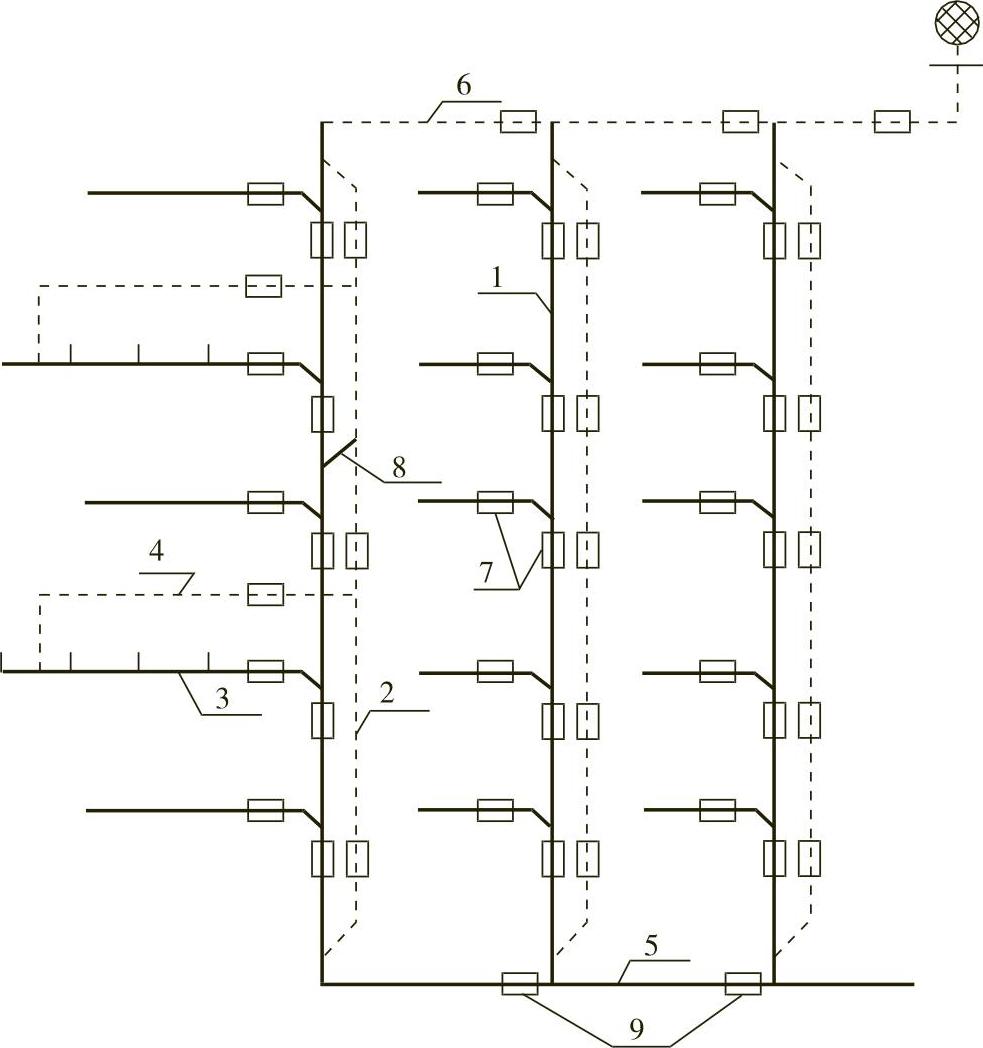

图6-2-2 塑料排水管、通气管伸缩器设置位置

1—排水立管 2—通气立管 3—横支管 4—环形通气管 5—排水横干管 6—汇合通气管 7—伸缩节 8—H形管件 9—弹性密封圈伸缩器

1）当层高在4m以内时，排水立管和通气管应每层高配备一个伸缩器；当层高超过4m时，需根据计算的伸缩量确定伸缩器个数，且伸缩器之间的间距不得大于4m。管道伸缩量应按式（6-2-5）计算

ΔL=LαΔt （6-2-5）

式中，ΔL为管道伸缩量（mm）；L为管道长度（m）；α为线[膨]胀系数[mm/（m·℃）]，取0.06～0.08mm/（m·℃）；Δt为计算温差（℃），可取Δt=50℃。

2）排水横管、器具通气管、环形通气管和汇合通气管上无汇合管件的直线管段大于2m时，应设伸缩器，但伸缩器之间间距不得大于4m。伸缩器的允许伸缩量按表6-2-10确定。

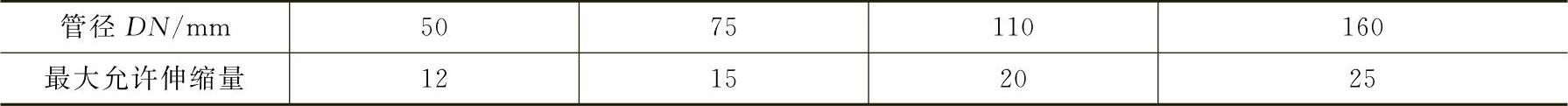

表6-2-10 伸缩器的允许伸缩量

3）塑料排水管上伸缩器设置位置应靠近水流汇合管件，见图6-2-3，并应符合下列规定：

①立管穿越楼层处为固定支承，且排水支管在楼板之下接入时，伸缩器应设置于水流汇合管件之下，见图6-2-3a和图6-2-3c。

②立管穿越楼层处为固定支承，且排水支管在楼板之上接入时，伸缩器应设置于水流汇合管件之上，见图6-2-3b。

③立管穿越楼层处为不固定支承，伸缩器应设置于水流汇合管件之上或之下，见图6-2-3e和图6-2-3f。

④立管上无排水支管接入时，伸缩器可按设计间距置于楼层任何部位，见图6-2-3d和图6-2-3g。

⑤横管上设置伸缩器应设于水流汇合管件上游端，见图6-2-3h。

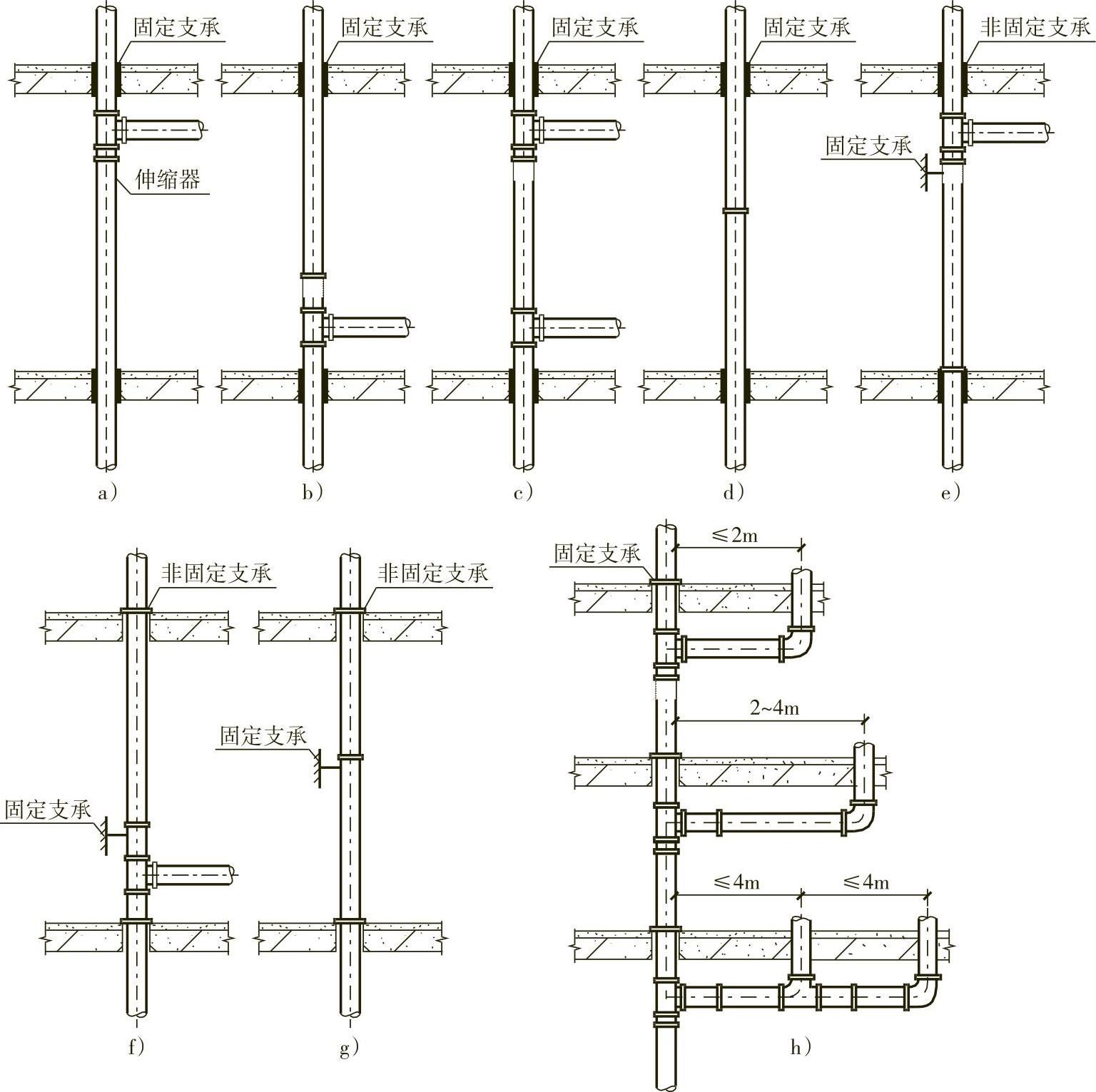

图6-2-3 塑料排水管伸缩器设置位置

⑥当立管穿越楼层处为固定支承时，伸缩器不得固定；伸缩器固定支承时，立管穿越楼层处不得固定。

⑦伸缩器插口应顺水流方向。

⑧埋地或埋设于墙体、混凝土柱体内的管道不应设置伸缩器。

（4）清除设备的设置。为了清除室内排水管道，保证排水系统能通畅地将污水排至室外，应在排水管道的适当部位装设检查口或清扫口。设置原则如下：

1）铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每6层设置一个检查口。但在建筑物的最底层和设有卫生器具的两层以上建筑物的最高层，应设置检查口。当立管水平拐弯或有乙字弯时，在该层立管拐弯处和乙字弯的上部应设置检查口。

2）在连接2个或2个以上大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口。在连接4个或4个以上大便器的塑料排水横管上宜设置清扫口。

3）在水流偏转角大于45°的排水横管上，应设置检查口或清扫口。

4）当排水立管底部或排出管上的清扫口至室外检查井中心的最大长度超过表6-2-11的数值时，应在排水管上设清扫口。

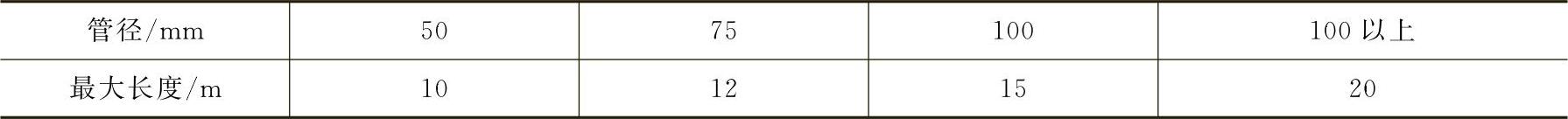

表6-2-11 排水立管底部或排出管上的清扫口至室外检查井中心的最大长度

5）排水横管的直线管段上检查口或清扫口之间的最大距离，应符合表6-2-12的规定。

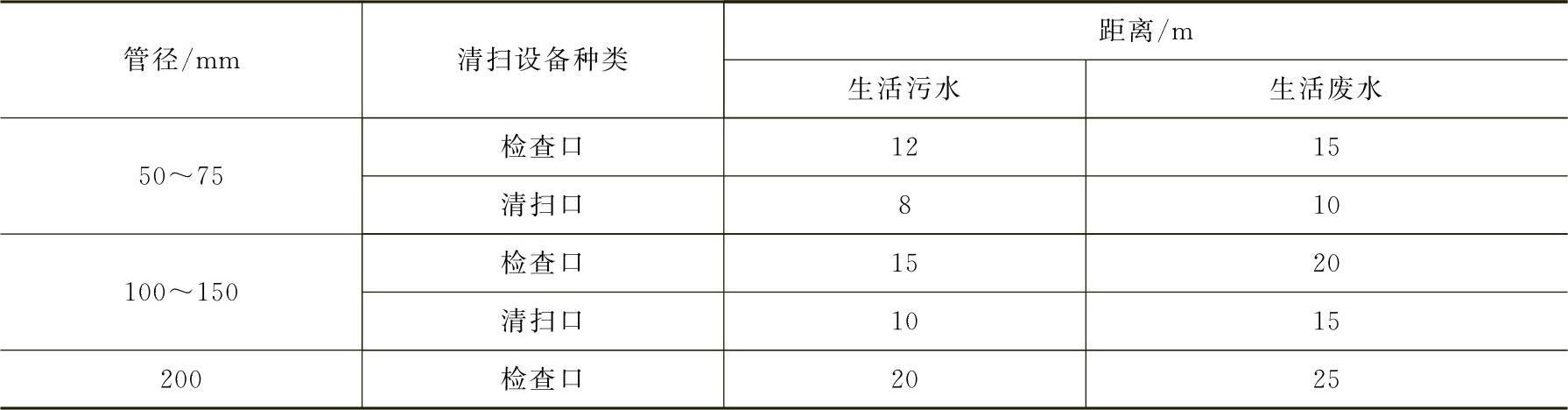

表6-2-12 排水横管的直线管段上检查口或清扫口之间的最大距离

6）排水横管上的清扫口，应设在楼板或地坪上并与地面相平。安装检查口时，应使盖板向外，并与墙面呈45°。

7）清扫口只能从一个方向清通，因此它只能装设在排水支管的起点。为了清扫方便，排水支管起点的清扫口与通道相垂直的墙面距离不得小于0.2m。如排水支管起点设有堵头代替清扫口，则与墙面应有不小于0.4m的距离。

8）在管径小于100mm的管道上设置清扫口，其尺寸应与管道同径；管径大于等于100mm的管道上设置清扫口，应采用100mm直径的清扫口。

（5）通气管的设置。通气管的作用主要是排除室内排水管道中污浊的有害气体和平衡管道内的负压，保护卫生器具水封。

通气管设置应遵循下列要求：

1）生活排水立管的顶部应设置通气管。

2）排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底的垂直距离不得小于表6-2-13的规定。

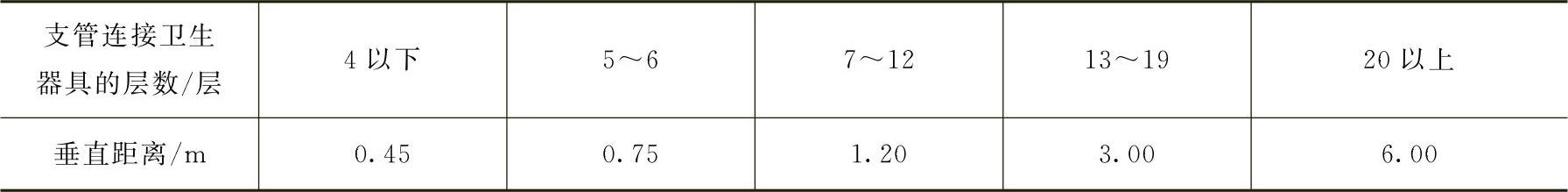

表6-2-13 最低排水横支管与立管连接处距排水立管管底垂直距离

3）生活排水立管所承担的卫生器具排水设计流量，当超过仅设伸顶通气管的排水立管最大排水能力时，应设专用通气管；建筑标准要求较高的多层住宅和公共建筑10层及10层以上高层建筑的生活污水立管宜设专用通气管。

4）连接4个及4个以上卫生器具且横支管的长度大于12m的排水横支管和连接6个及6个以上大便器的污水横支管或设有器具通气管的排水管道应设置环形通气管。

5）对卫生、安静要求较高的建筑物内，宜设器具通气管。

6）建筑物内各层的排水管道上设有环形通气管时，应设置连接各层环形通气管的主通气立管或副通气立管。

7）通气立管的管径应根据排水能力、管道长度确定，不宜小于排水管径的1/2，其最小管径可按表6-2-14确定。

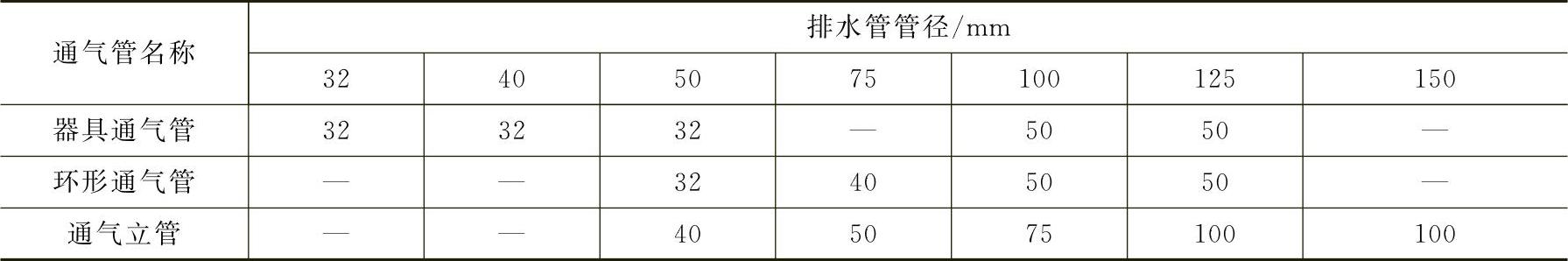

表6-2-14 通气立管最小管径
