冷却塔的冷却水量确定方法

1.冷却塔的类型

（1）通风式冷却塔。

1）自然通风冷却塔（双曲线形塔）：起初这类塔用于大型发电装置，被加热、加湿的空气与周围空气存在密度差，空气被诱导入塔内。

2）机械通风冷却塔：风机可设在空气入口侧或出口侧，水自上而下而空气可自下而上（逆流式），或水平方向流入（横流式）。

机械通风逆流式冷却塔，一般是多格（座）塔连成一排，每格塔做成正方形或矩形，从两面进风。热水通过上水管进入冷却塔，通过管式配水系统，使热水洒到填料上，穿过填料，落入塔底贮槽，冷却后的水可重复使用。空气从进风口进入塔内，穿过填料下的雨区，与热水成相反方向（逆流）穿过填料，通过收水器、风机，从风筒排出。

机械通风横流湿式冷却塔，用风机来抽风。一般填料处迎风面风速取ω=2.2～3.0m/s。配水用池式，为保证水深比较均匀，配水盘可以分多格，盘底打孔，大塔再装喷嘴将热水洒向填料，然后流入底部水池，淋水密度一般为q_m=30～40t/（m²·h）。填料倾斜安装，以保证运行时水不洒到填料外。对点滴式填料，倾角可较薄膜式填料倾角大4°～5°。200t/h以下小型塔薄膜填料形状改进后，填料可不倾斜。进风口安装百叶窗，百叶面与水平夹角取45°～60°。

（2）喷射式冷却塔。在喷射式冷却塔中，热水通过压力喷嘴喷向塔内，成为散开的喷流体，同时将大量常温空气带入塔内。热水通过蒸发和接触传热，将热量传给空气，冷却后的水落入集水池。这种塔同样可以装有填料，但不用风机，因而没有风机噪声。

（3）干湿式冷却塔。它是将常规冷却塔的蒸发部分和翅片管换热器的表面结合起来（串联或并联）的冷却塔，用于减少雾气和节约水资源。在比较冷的天气下，被冷却塔排放的热湿气流密度特别大，在有些装置中为避免道路、桥梁及周围建筑的能见度低，排放该气流受到限制。

2.冷却塔的设计工况

冷却塔的标准设计工况见表3-6-1。

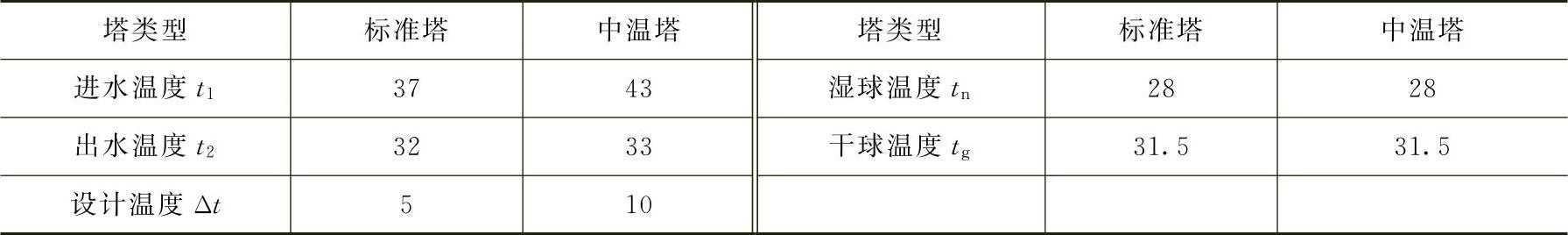

表3-6-1 冷却塔的标准设计工况 （单位：℃）

冷却塔噪声测量时，测点选在塔进风口方向离塔壁水平距离为一倍塔体直径，离地面高度为1.5m处，当塔体直径小于1.5m时，取1.5m，当塔形为方形或矩形时，取塔体的当量直径b（a、b分别为塔的边长）。(www.zuozong.com)

冷却塔容量，国内产品均以每小时多少吨水（t/h），简称“水吨”来标称；海外市场是以“冷吨”（RT，1RT=0.78t/h）来标称，其设计参数是按t₁=37℃、t₂=32℃、t_s=27℃条件，每分钟处理水量为1300L/min。将t_ws=27℃换算到t_s=28℃时，冷却塔处理能力会降低0.872倍，即1RT=0.78×0.872t/h=0.68t/h。

3.冷却塔的选型

冷却塔要求的水量q_m，w（t/h）可按式（3-6-4）计算

式中，q_m，w为冷却塔水量（t/h）；Q_c为冷凝器负荷（kW）；Q_e为蒸发器冷量（kW）；Δt为冷却水进、出口温差（℃），压缩式制冷机Δt=5℃，吸收式制冷机Δt=6℃；k为考虑制冷机耗功的热量因数，对压缩式制冷机，k=1.25～1.3。

对溴化锂制冷机，其冷却水量可由吸收器和冷凝器来考虑确定。当吸收器和冷凝器的冷却水串联时，其冷却水量可按下列两式中的较大值确定：

从吸收器方面考虑

式中，Q_a为吸收器的负荷（kW）。

从冷凝器方面考虑

或冷却水量按单位制冷量冷却水量小于等于0.3t/kW计算。
