电力监控系统由位于控制中心的电力监控调度系统、各变电所综合自动化子站及通信系统构成。
各变电所设置一套变电所综合自动化系统，系统由控制信号屏内的通信控制器、一体化工控机、所内交换机，开关柜内的微机综合保护测控单元、智能开关、变电所维护计算机及所内通信网络构成。子站不设UPS电源，电源取自该站交直流屏。环网光纤以太网由环网交换机及光纤组成。
每座牵引降压混合变电所设置一套上网开关控制柜，每座变电站综合自动化系统子站设置一套模拟屏。
上网开关控制柜内设置一套PLC智能控制单元，完成上网电动隔离开关合／分操作；收集上网电动隔离开关故障信号、合分闸等信号；具有当地、远方转换功能；实现开关间的联锁、联动功能；并上传信息。
站级数据采集层负责采集现场智能表计中的数据，并将数据通过网络通信层与线路主站层通信，接收控制中心的召唤、对时等命令。各变电所间隔层开关柜内的表计由变电所专业设置。经网络通信层（综合通道）传送的数据有电能量数据和各变电所杂散电流装置数据。
电力调度系统设置在控制中心，电力监控复示系统设置在车辆基地供电检修工区。(www.zuozong.com)
在控制中心服务器机柜预留通信时钟同步对时的接入条件，系统通过专用接口与中心系统对时，完成本系统主机、远程采集器、表计的对时。

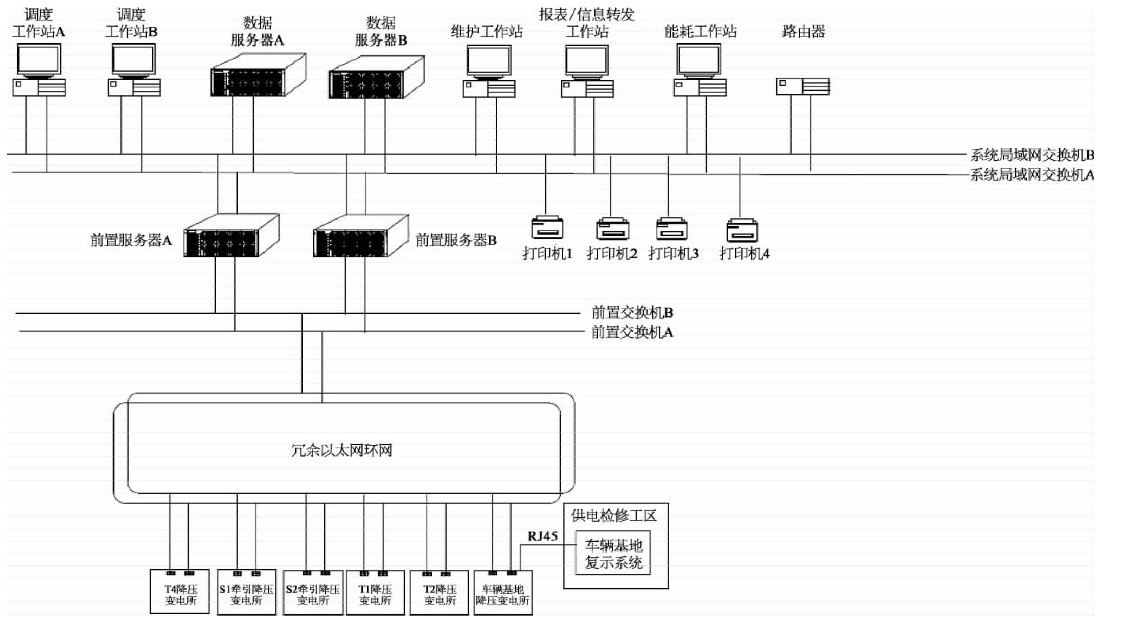

全线电力监控系统图如图10-1所示。
图10-1全线电力监控系统图
