以现有线路创建一个工程图，如图7-25所示。
本练习将应用以下技术：
● 平展线路。
● 注解平展。
● 编辑平展线路-注解。
● 制造平展。
● 编辑平展线路-制造。

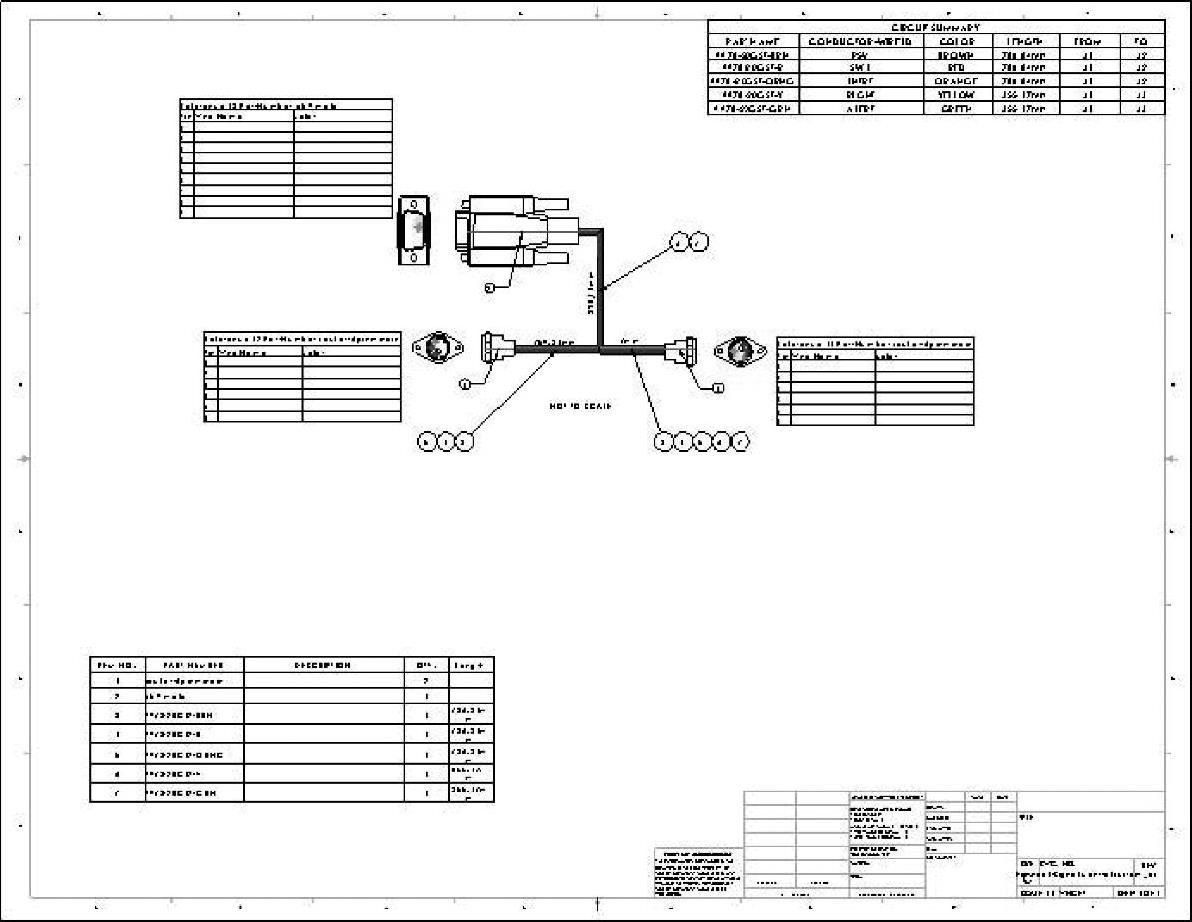

图7-25 电力工程图
操作步骤
打开现有装配体“Electrical Drawing Lab”。使用注解和制造两种方法创建电力工程图。
步骤1 打开装配体
从“SolidWorks Routing-Electrical\Lesson07\Exercises”文件夹中打开现有装配体Elec-trical Drawing Lab。(www.zuozong.com)
步骤2 注解平展
使用线路装配体Harness1-Signal control system d创建一个注解平展，如图7-26所示。
选择【平展选项】为【显示3D接头】和默认的工程图选项，包括图样格式模板为A2-land-scape、【电气材料明细表】、【切割清单】、【接头表格】和【自动零件序号】。
步骤3 制造平展
使用装配体Assem2创建一个制造平展。使用【平展选项】为【显示3D接头】。清除【工程图选项】。使用【编辑平展线路】，如图7-27所示校直和弯曲线路。
技巧
使用【选择其他】选择被其他几何体隐藏的目标。
步骤4 保存并关闭文件

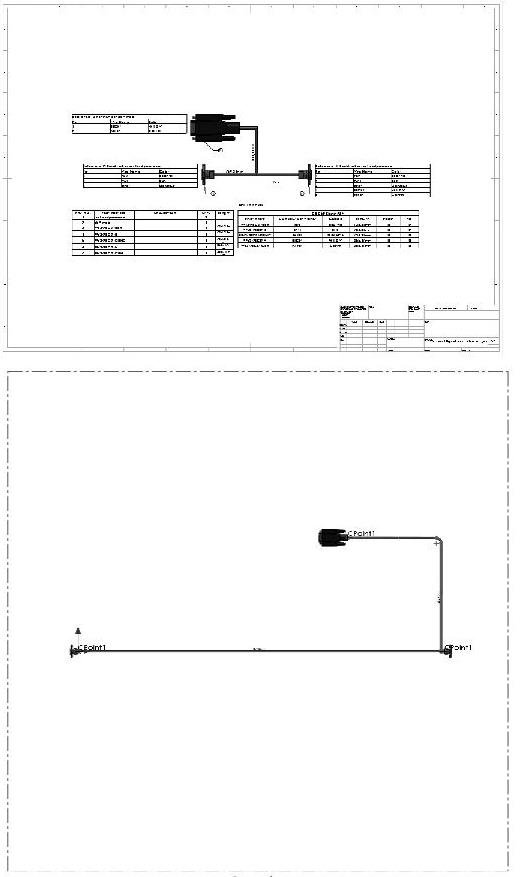

图7-26 注解平展

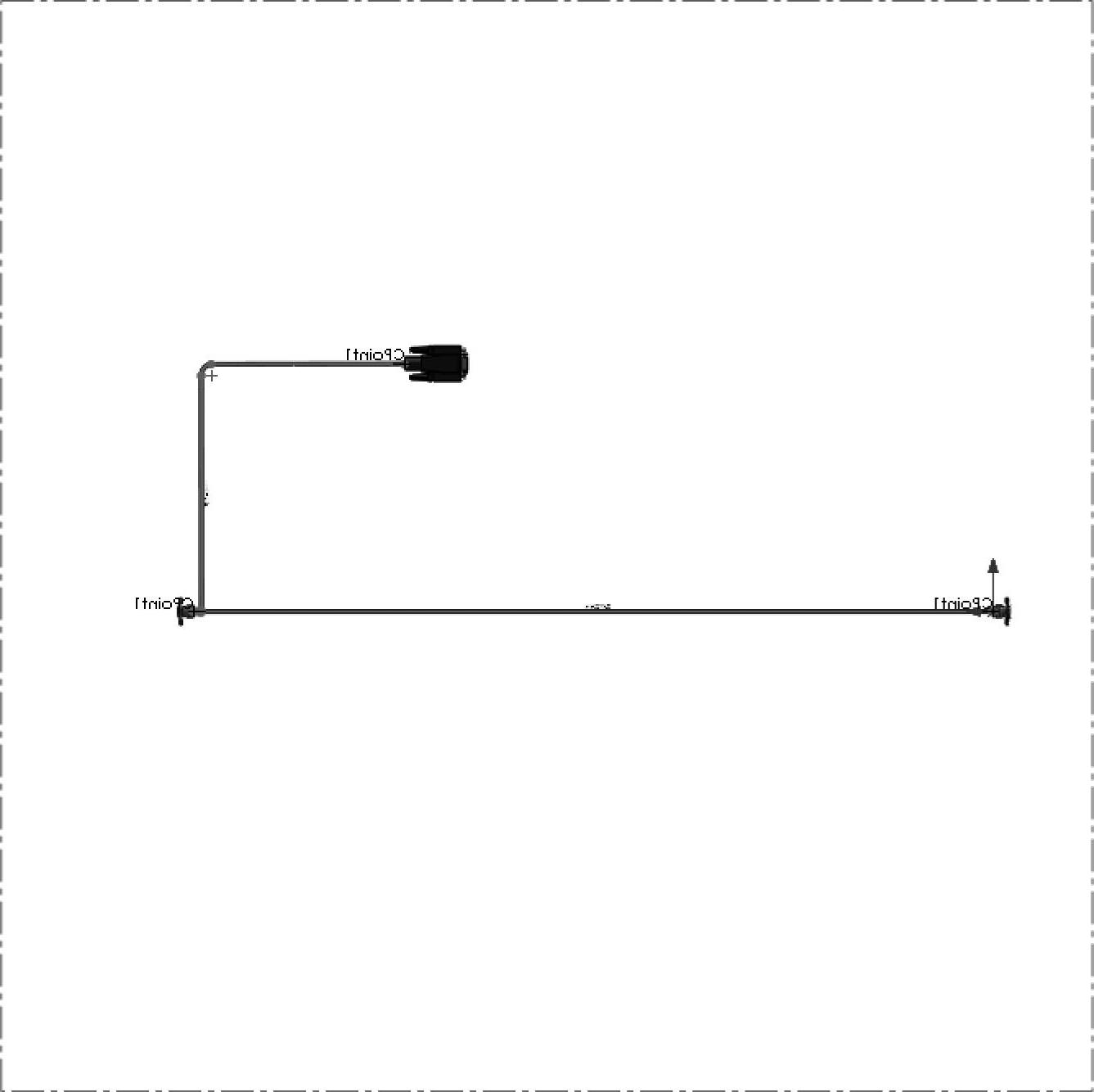

图7-27 校直和弯曲线路
