【知识目标】
（1）能说出抗滑挡土墙的病害类型。
（2）能对各种病害成因进行分析。
（3）能进行抗滑挡土墙防治崩塌的适宜性评价。
（4）能进行抗滑挡土墙整体安全状况评价。
【课时建议】
2学时。
【任务描述】
同项目四，此处不再赘述。
一、抗滑挡土墙结构病害
1.病害类型
当抗滑桩连续布设，并组成一个整体，就筑成了抗滑挡土墙。但是，抗滑挡土墙多为圬工或素（少筋）混凝土浇筑而成，其使用范围同抗滑桩。
根据重力式抗滑挡墙的破坏形式可将其缺损病害划分为以下五类：① 基础滑动破坏；②绕墙趾转动破坏；③ 基础不均匀沉陷；④ 墙身剪切破坏；⑤ 沿软弱层破裂面滑动。
2.病害成因分析
（1）基础滑动破坏。
基础滑动破坏的原因是抗滑挡墙的抗滑力不足。
（2）绕墙趾转动破坏。
挡土墙发生绕墙趾转动破坏，分析其原因，可能是由于挡土墙抗倾覆力矩不足造成的。
（3）基础不均匀沉陷。
挡土墙发生的基础不均匀沉陷，多由于基底岩土的竖向承载力不足，靠近墙趾部分的竖向压力超过了地基的承载力。
（4）墙身剪切破坏。
挡土墙的墙身剪切破坏，是由于墙体材料的抗剪强度不足造成的，即墙体受到的横向剪切力大于墙体的抗剪强度。
（5）沿软弱层破裂面滑动。
当挡墙以下岩土的剪切强度较低，或存在下卧软层时，会产生沿墙踵的某一破裂面或沿下卧软弱层的滑动。
二、适宜性评价
1.防治崩塌的适宜性评价
由于抗滑挡墙的抗滑能力有限，对于大中型崩塌体的治理不适宜，对于小型崩塌体的治理可按表7-6-1进行适应性评价。(www.zuozong.com)

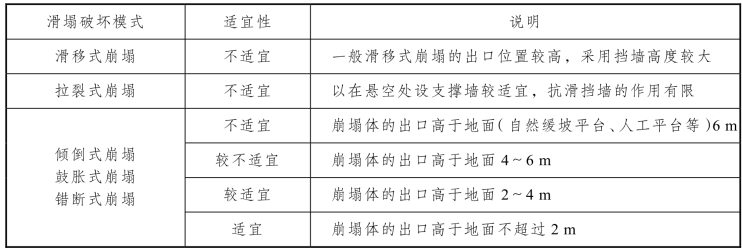

表7-6-1 抗滑挡墙防治崩塌的适宜性评价
2.防治滑坡的适宜性评价
抗滑挡土墙对于大中型滑坡的治理不适宜，对于小型滑坡的治理可按表7-6-2进行适宜性评价。

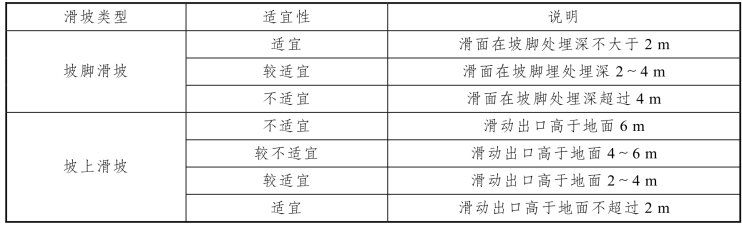

表7-6-2 抗滑挡土墙防治滑坡的适宜性评价
3.防治坍塌的适宜性评价
对于大中型边坡的坍塌采用抗滑挡墙防治不适宜，对于小型边坡坍塌，当坍塌体的底部高于地面超过6 m时不适宜，在4～6 m较不适宜，在2～4 m较适宜，不超过2 m适宜。
抗滑挡墙对于错落的防治不适宜，对坡面病害的防治较适宜。虽然抗滑挡墙能解决坡面病害的问题，但偏于保守。坡面病害一般采用防护措施即可。
三、抗滑软弱层滑动的工程效果评价
1.评价参数
采用沿通过墙踵的破裂面或沿下卧软弱层滑动的稳定系数K作为评价参数。
参数获取途径：研究分析滑动的破坏模式、范围、计算参数，用极限平衡分析法或数值计算法确定滑动的稳定系数。
2.评价方法
根据稳定系数K和规范要求的比较，按表7-6-3进行工程效果评价。

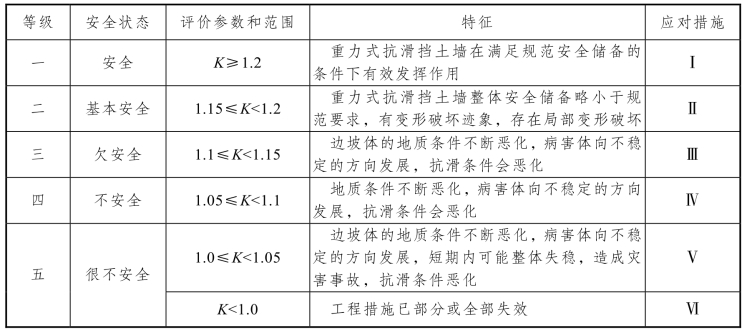

表7-6-3 重力式抗滑挡土墙沿软弱层滑动的工程效果评价
四、抗滑挡土墙工程效果评价工作流程
抗滑挡土墙的工程效果评价流程如图7-6-1所示。
图7-6-1 抗滑挡墙工程效果评价工作流程
1.抗滑挡土墙会产生哪些病害？
2.各种病害的成因是什么？
3.简述抗滑挡土墙防治崩塌的适宜性评价内容。
4.简述抗滑挡土墙整体安全状况评价方法。
5.简述抗滑挡土墙工程效果评价工作流程。
