（1）组态通讯模块
对于一个已经创建的ControlLogix项目，此时还没有与项目相关的任何I/O模块，项目中也没有可执行的代码（如梯形图），正在处于离线工作。所作的任何改变都只限于软件中，并存储在计算机的硬驱中。在进入在线操作以前，这些变化并不能反映到L62控制器中。
下一步是要辨认我们想用在这个项目中的、插在本地、远程背板上的I/O模块。由于不能在线添加输入/输出模块，因此，现在（处于离线状态）正好可以添加模块。假如在本地机架中，有如下设备：
0号槽：L62处理器；1号槽：CNBR Controlnet通讯模块；2号槽：1756-ENET以太网通讯模块；在远程机架中，有如下设备：0号槽：ACNR通讯模块。
1号槽：DI—1756-IB16；2号槽：DO—1756-OB16；3号槽：AI—1756-IE8；
4号槽：AO—1756-OE4。
注意：所有模块都可带电插拔（也就是说，你不需要先切断框架的电源，再插拔模块）。
（2）组态本地I/O
1）CNBR通信模块
①鼠标左键点击“I/O Configuration”（I/O组态，位于左边窗口的底部），然后按鼠标右键，并选择“New Module”（新模块），如图4-21所示。
②在图4-22画面中选择“1756-CNBR/D”。选中之后，按“OK”。

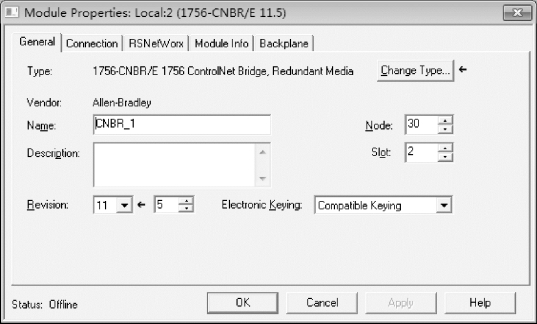

③CNBR通信模块位于第1号槽（确认一下），按图4-23内容填写，按“OK”。
图4-21 CNBR通信模块图
图4-22 选择界面
图4-23 CNBR通讯模块位于第1号槽
④选择“Finish”（完成）
其中：Electronic Keying（电子锁）允许在online（在线）之前确定一个物理模块与软件组态之间达到匹配程度。这种特性可以避免将错误的模块插入在错误的槽中。
2）添加本机架ENBT通信模块
①鼠标左键点击“I/O Configuration”（I/O组态，位于左边窗口的底部），然后按鼠标右键，并选择“New Module”（新模块）。在图4-24所示画面中选“1756-ENBT/A”，选中之后，按“OK”。
图4-24 ENBT通信模块图
②ENBT通信模块位于第2号槽（确认一下），按图4-25所示内容填写，按“OK”。
图4-25 ENBT通信模块位于第2号槽
（3）组态远程I/O
1）添加ACNR通信模块

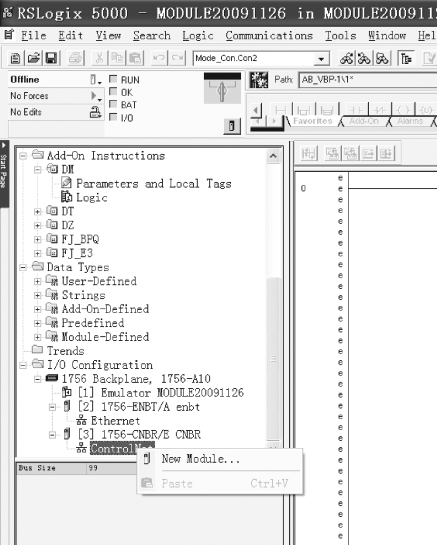

①鼠标右键点击“1756-CNBRD”下的“ControlNet”，并选择“New Module”（新模块），如图4-26所示。
图4-26 ACNR通信模块
②与组态本机架CNBR步骤相同，按图4-27内容填写。
图4-27 添加ACNR通信模块
③选择“1794-ACNR15”，单击“OK”，完成适配器的添加，并键入适配器的名称“BA-11”。填好之后，按“Next”（下一步），出现图4-28，接受缺省设置，选择“Finish”（完成）。
图4-28 选择1794-ACNR15
2）组态远程机架的开关量输入模块(www.zuozong.com)
鼠标左键点击远程站“1794-ACNR15 BA-11”。然后按鼠标右键，并选择“New Module”（新模块）。在弹出窗口中选择“1756-IB16”，选中之后，按“OK”，弹出图如4-29所示窗口，选择“Finish”（完成）。
图4-29 组态远程机架的开关量输入模块
注：按以上所讲组态远程机架的开关量输出模块。
3）组态远程机架模拟量输入模块，按图4-30所示内容填写。
在“Name”一栏中，键入模块的名称，单击“OK”，完成AI的添加。
注：按以上方法组态远程机架的模拟量输出模块。
（4）Rsnetwork For ControlNet软件组态ControlNet
①打开Rsnetwork For ControlNet软件。
②新建工程（图4-31）。
③在线扫描（图4-32）。
扫描后如图4-33所示。
④选择“Enable edit”（图4-34、图4-35）。
图4-30 组态远程机架模拟量输入模块
图4-31 新建工程
图4-32 在线扫描
图4-33 扫描完成后
图4-34 选择“Enable edit”
图4-35 选择“Enable edit”
5）编辑属性（图4-36、图4-37、图4-38）
图4-36 编辑属性
图4-37 编辑属性
如果通过光纤介质，要把光纤介质选到右边栏中。
6）编辑完毕下载组态信息到网络模块中（图4-39）
图4-38 编辑属性
图4-39 下载组态信息到网络模块中
下载完后保证此处没有红色的出错图标。
