混凝土搅拌运输车产品系列与技术参数详解

（一）MR系列混凝土搅拌车

MR系列混凝土搅拌运输车，是上海华东建筑机械厂有限公司早在20世纪80年代初，以技贸结合的方式，从日本萱场株式会社引进的，经过不断的技术深化，该产品是具有21世纪先进水平的混凝土运输设备。该搅拌车由上部搅拌装置和下部汽车底盘两大部分组装而成。

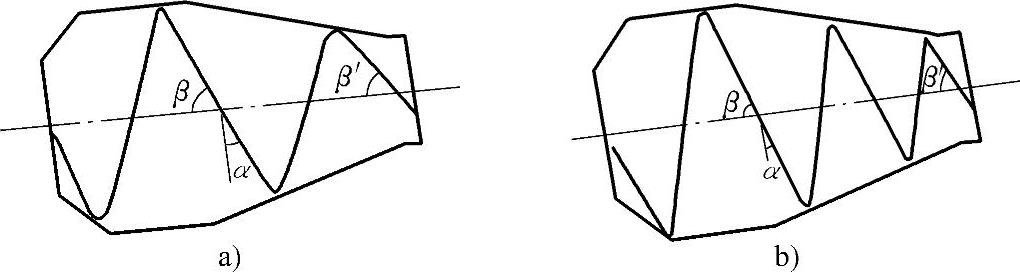

图4-13 叶片的两种螺旋曲线

a）阿基米德螺旋曲线 b）对数螺旋曲线

上海华建混凝土运输车，所配底盘分别为进口日野、三菱、五十铃、尼桑、雷诺、沃尔沃、奔驰，国产欧曼、豪沃、斯太尔王、格尔发、东风和德龙等。采用原装进口液压驱动系统，控制和驱动结构紧凑。上装具有运转稳定，性能可靠，出料迅速，操作简便，工作寿命长等特点，无论是用作混凝土搅拌，还是搅动输送，均能确保混凝土的质量，是一种理想的、现代化的、无道路污染的混凝土搅拌输送设备。

1.特点

（1）拌筒旋转节能伺服控制装置（KYB液压泵）

在伺服控制机构的控制下，搅拌车行驶时，拌筒保持恒速转动。拌筒旋转自控装置有助于搅拌车加速和上坡，行驶平稳，　减轻运转疲劳，延长使用寿命。

（2）使用特点

搅拌车的左右侧驾驶室内装有操纵手柄，操作轻松方便。为便于卸料槽的放下和收起，锁紧装置内装有平衡装置，使卸料槽能在适当的位置固定，此外，卸料槽亦能转至左、右、后等方向并固定，以便于卸料。踏板为阶梯式，上下方便。为改进冲洗性能，采取下列措施：拌筒内后部叶片上开有清洗孔，便于冲洗水流动；拌筒筒口外圈装有挡浆板；配有拌叶冲洗器，减少了机架的棱角凹凸，便于车辆的冲洗。采取了便于清除拌筒内混凝土结块的构造。配备了倾翻式料斗和可拆式密封管。驾驶室内装有锁定杆，能进行室内的操作，并能随时解除。水箱上装有溢流装置。

（3）安全性

驾驶室内装有锁定装置，以防止搅拌车行驶时操作手柄碰到树枝，而使搅拌筒作出料回转。踏板配有扶手，以保证上、下安全。此外，在后上部最适当处，也装有扶手。托轮架上部的踏板较宽，并装有防护罩。为减轻颠簸，降低了车辆重心，使车辆行驶时更加平稳。

（4）搅动性能

为充分保证预拌混凝土的均匀性，避免发生离析，对拌叶的形状及其在拌筒内的位置进行了专门的设计。

（5）搅拌性能

为将各种混合料充分拌和，拌制出均匀的混凝土，对叶片的形状、布局、搅拌叶片及搅拌孔等的设置均进行了专门的设计。

（6）出料性能

为确保搅拌车在湿拌、干拌或搅拌大骨料混合料时能拌制出匀质混凝土，并避免离析的发生，专门设计了能在短时间内迅速出料的叶片，同时能减少出料脉动且能以低速出料的叶片。在叶片的布局上亦考虑了如何确保出料效果，此外，对卸料槽的形状也进行了专门的设计，以避免混凝土在经过卸料槽时，发生离析。

2.产品型号与技术参数

目前，华建混凝土搅拌运输车MR系列产品型号主要有：HDJ5250 GJBHl、HDJ5251 GJBHl、HDJ5251 GJBMI、HD J5250GJBDN、HD J5251 GJBDN、HDJ5250 GJBIS、HDJ5310 GJBRE、HDJ5250 GJBVO、HDJ5250 GJBHO、HDJ5251 GJBHO、HDJ5250GJBAU、HDJ5250 GJBST、HDJ5250GJBDF、HDJ5250GJBJA、HDJ5251 GJBJA、HDJ5250 GJBSX、HDJ5251 GJBSX、HDJ5310GJBBE等。因篇幅有限，下面仅提供HDJ5250 GJBHl、HDJ5251GJBHl、HDJ5251 GJBMI三种型号产品的性能技术参数。

（1）HDJ5250 GJBHl型技术参数

1）外形尺寸：

全长：8120mm；

全宽：2500mm；

全高：3720mm；

轴距：（3380+1300）mm；

轮距前/后：1915mm/1860mm；

钢板弹簧片数：9片/13片；

轮胎规格：11∶00-20-16PR（11.00R20-16PR，12R22.5152/148）。

2）质量：

整备质量：11270kg；

载质量：13100kg；

总质量：24500kg。

3）额定乘员：2人。

4）转向形式：转向盘（循环球式，液压助力）。

5）燃料形式：柴油。

6）排气量：10520mL。

7）发动机：

型号PllCUB，直列六缸涡轮增压中冷电子控制直喷柴油机。

8）最高输出功率：230kW/（2150r/min）

9）车辆行驶性能：

最高行驶速度：82km/h；

最小转弯半径：8.1m。

10）拌筒：

拌筒几何容积：13.1m³；

拌筒长度：4251mm；

拌筒最大直径：ϕ2308mm。

11）装载混凝土的出料性能：

坍落度：5cm，约30s/m³；

坍落度：8～21cm，约20s/m³。

12）拌筒旋转速度范围：

进料：1～17r/min转左旋转；

空档：停止；

出料：1～17r/min转右旋转。

13）拌筒作业转速：

进料：6～10r/min；

原材料混合搅拌：6～10r/min；

预拌混凝土搅动：0.7～3r/min；

搅动行驶：0.7～3r/min；

出料：1～10r/min；

空车行驶：0.7～3r/min。

14）液压驱动装置：

液压回路：闭式回路。

液压泵：变量柱塞泵。

力士乐：A4VTG71Hw。

减速器：ZF PLM9（P43001）；

速比：i=6.94（135.3）；

最大输出扭矩：T_max=60000N·m（54000N·m）。

液压马达：

液压马达排量：q=1450cm³/r，（力士乐AA2FM80q=80cm³/r）；

最大工作压力：p=400bar。

吸油过滤器：过滤精度为10μm。

油箱：带温控开关和油冷却装置（PLM9无油箱）。

15）供水系统：24V直流电动水泵；220L水箱。

液压驱动装置可根据用户需求，改换其他型号的液压元件和减速器，本车采用日本日野自动车株式会社的FM2PKU底盘。

（2）HDJ5251 GJBHl型技术参数

1）外形尺寸：

全长：9080mm；

全宽：2500mm；

全高：3768mm；

轴距：（3655+1310）mm；

轮距（前/后）：2050mm/1855mm；

钢板弹簧片数：12片/12片；

轮胎规格：295/80R22.5（12R/22.5）。

2）质量：

整备质量：12870kg；

载质量（不含乘员）：12000kg；

总质量：25000kg；

3）额定乘员：2人。

4）转向形式：转向盘（循环球式带组合型液压助力器）。

5）燃料形式：柴油。

6）排气量：12913mL。

7）发动机：四冲程、水冷直接喷射附涡轮增压及中置冷却器柴油发动机，顶置凸轮轴；型号：E13CTL（欧洲Ⅱ环保标准）。

8）最高输出功率：302kW/1800r/min。

9）车辆行驶性能：

最高行驶速度：92km/h；

最小转弯半径：7.5m。

10）拌筒：

拌筒几何容积：15.64m³；

拌筒长度：4925mm；

拌筒最大直径：ϕ2400mm。

11）装载混凝土的出料性能：

坍落度：5cm，约30s/m³；

坍落度：8～21cm，约20s/m³。

12）拌筒旋转速度范围：

进料：1～16r/min转左旋转；

空档：停止；

出料：1～16r/min转右旋转。

13）拌筒作业转速：

进料：6～10r/min；

原材料混合搅拌：6～10r/min；

预拌混凝土搅动：0.6～4r/min；

出料：1～10r/min；

空车行驶：0.6～4r/min。

注：液压驱动装置可根据用户需求，改换其他型号的液压元件和减速器，本车采用日野自动车株式会社的FSl ELV底盘。

14）液压驱动装置：

液压回路：闭式回路。

液压泵：变量柱塞泵。

力士乐：A4VTG90HW（萨澳PV23.2813BA-RCDX）。

减速器：ZF PLM9（P4300/萨澳TMG61.2NNl 128100）；

速比：i=6.94（135.3/103）；

最大输出扭矩：T_max=60000N·m（54000/61000N·m）。

液压马达：

液压马达排量：q=1450cm³/r（力士乐AA2FM80/90萨澳MF23-3807AN-JSBJ）；

最大工作压力：p=400bar（p=400/343bar）。

吸油过滤器：过滤精度为10μm。(www.zuozong.com)

油箱：带温控开关和油冷却装置（PLM9无油箱）。

15）供水系统：24V直流电动水泵；500L水箱。

（3）HDJ5251 GJBMI型技术参数

1）外形尺寸：

全长：8540mm；

全宽：2500mm；

全高：3715mm；

轴距：（3640+1320）mm；

轮距前/后：2045/1845mm；

钢板弹簧片数：9/11片；

轮胎规格：11∶00-20-16PR。

2）质量：

整备质量：11700kg；

载质量：12605kg；

总质量：24500kg。

3）额定乘员：3人。

4）转向形式：转向盘（循环球式，全悬式液压助力）。

5）燃料形式：柴油。

6）排气量：11.945L。

7）发动机：型号6D24（EUROII）。

8）最高输出功率：257kW/2200r/min

9）车辆行驶性能：

最高行驶速度：90km/h；

最小转弯半径：7.8m。

10）拌筒：

拌筒几何容积：13.1m³；

拌筒长度：4251mm；

拌筒最大直径：2308mm。

11）装载混凝土的出料性能：

坍落度：5cm，约30s/m³；

坍落度：8～21cm，约20s/m³。

12）拌筒旋转速度范围：

进料：1～17r/min转左旋转；

空档：停止；

出料：1～17r/min转右旋转。

13）拌筒作业转速：

进料：6～10r/min；

原材料混合搅拌：6～10r/min；

预拌混凝土搅动：0.7～3r/min；

搅动行驶：0.7～3r/min；

出料：1～10r/min；

空车行驶：0.7～3r/min。

14）液压驱动装置：

液压回路：闭式回路；

液压泵：变量柱塞泵；

力 士 乐：A4VTG71HWCSD/32L（萨 澳PV23-2813BA_- LCDX）。

减速器：ZF PLM9（P4300/萨澳TMG61.21）；

速比：i=6.94（i=135.3/103）；

最大输出转矩：T_max=60000N·m（T_max=54000/61000N·m）。

液压马达：

液压马达排量：q=1450cm³/r（力士乐AA2FM80/萨澳MF23-3807AN_-JSBJq=80/89cm³/r）；

最大工作压力：p=400bar（p=400/343bar）。

吸油过滤器：过滤精度为10_μm。

油箱：带温控开关和油冷却装置（PLM9无油箱）。

15）供水系统：24V直流电动水泵；220L水箱。

（二）JC6A和JCQ8混凝土搅拌输送车

JC6A混凝土搅拌输送车采用太拖拉815型汽车底盘，发动机、取力器等装置为原装进口；具有车全桥驱动，独立悬挂，摆动半轴和中央脊骨等结构，非常适合于在坏路面及无路面地区使用。驾驶室进口韩国“现代”驾驶室，宽敞、舒适、空调、音响、卧铺等设施齐全。液压件为国外进口原装件，工作可靠，使用寿命长。

JCQ8型混凝土搅拌输送车采用斯太尔1491型底盘，采用汽车发动机前取力，驱动SUNDSTRAND技术生产的闭式液压系统经减速器带动搅拌筒旋转，工作平稳性好。

该系统混凝土输送车具有搅拌和输送混凝土匀质性好，进、出料率高，出料残余率低；技术先进，性能可靠等优点，广泛适用于城市建设、公路、铁路、水电及港口等建筑工程。

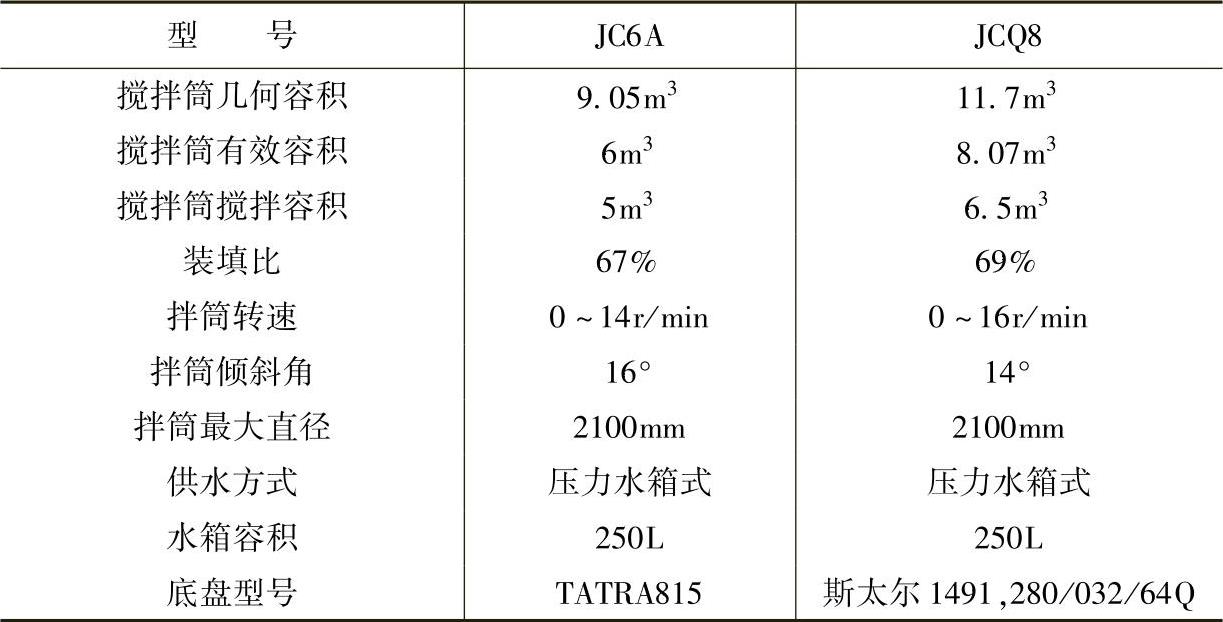

主要技术参数如下：

（三）中联重科ZLJ5253GJB1和ZLJ5255GJB1型混凝土运输车

1.ZLJ5253GJB1

（1）整车参数

整备质量：13370kg；

满载质量：11500kg；

底盘型号：豪泺ZZ1257N3649W；

轮胎规格：12.00～20；

最小转弯直径：19mm；

最大爬坡度：45%；

最高车速：75km/h。

（2）发动机参数

发动机型号：WD615.95；

发动机型式：直列6缸、增压中冷、直喷、电控共轨；

额定功率：247kW/2200r/min；

排放标准：国Ⅲ。

（3）搅拌筒参数

几何容积：14.3/15.2m³/min；

填充率：56%/59%；

进料速度：≥3m³/min；

出料速度：≥2m³/min；

出料残余率：<1%；

坍落度范围：50～210mm。

（4）外形尺寸

全长：8850mm；

全宽：2496mm；

全高：3850mm。

（5）驱动系统

泵：原装进口件；

马达：原装进口件；

减速器：原装进口件；

液压回路：闭式。

（6）供水系统

水箱容积：350L/400L；

供水方式：电动水泵式/气压式。

2.ZLJ5255GJB1

（1）整车参数

整备质量：13400kg；

满载质量：11870kg；

轮胎规格：315/80R22.5；

最大爬坡度：61.6%；

最高车速：104km/h。

（2）发动机参数

发动机型号：OM501LA；

发动机型式：V6涡轮增压中冷智能控制柴油发动机；

额定功率：300kW/1800r/min；

排放标准：欧Ⅲ。

（3）搅拌筒参数

几何容积：15.2m³；

填充率：59%；

出料残余率：<1%；

坍落度范围：50～210mm；

搅拌筒倾角：12°。

（4）外形尺寸

全长：8920mm；

全宽：2500mm；

全高：3850mm。

（5）驱动系统

泵：原装进口件；

马达：原装进口件；

减速器：原装进口件；

液压回路：闭式。

（6）供水系统

水箱容积：400L或1000L；

供水方式：气压式。
