1.拆卸
（1）关闭所有用电器，拔出点火钥匙。如果要更新控制单元，则在“引导型故障查询”中选择各控制单元的“更新”功能。
（2）拆卸收音机R MMI，如图10-4-3所示，把收音机R的盖板2打开，向下翻转盖板（箭头所示），小心地沿箭头方向把语音输入控制单元J507（编号1）从收音机R中拔出。
2.安装
安装顺序大体上与拆卸顺序相反。

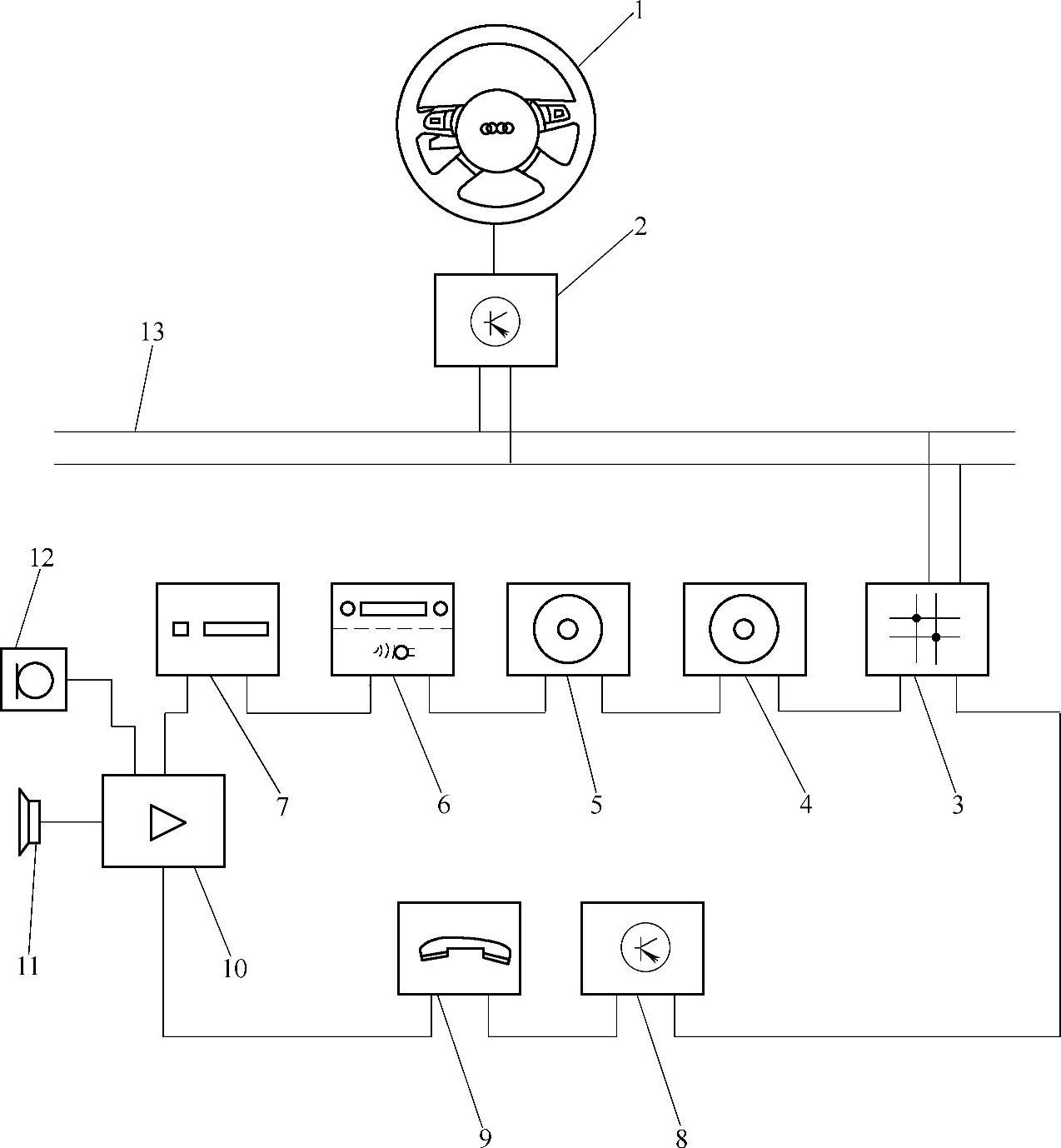

图10-4-1 MMI中的结构图
1—多功能转向盘 2—转向柱电子装置控制单元J527 3—数据总线诊断接口J533 4—媒体播放机1（R118） 5—媒体播放机2（R119） 6—收音机R 7—带CD光盘驱动器的导航系统控制单元J401 8—前部信息显示和操作单元的控制单元J523 9—电话的发送器和接收器R36 10—数字式声音处理系统控制单元J525 11—音响系统 12—前部车顶模块中的传声器单元R164 13—CAN总线（便捷功能）

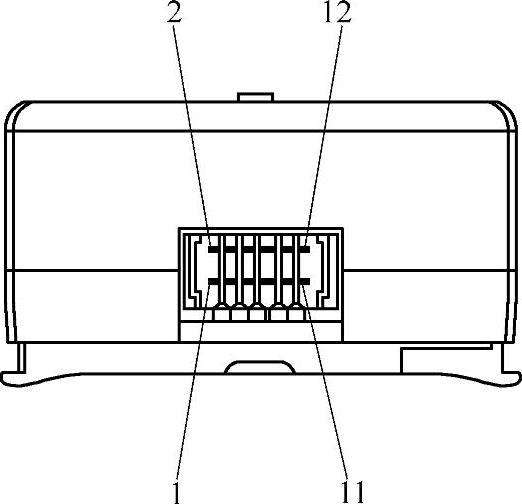

图10-4-212 芯多脚插接器(www.zuozong.com)
3—状态 4—诊断 5—总线端30 6—复位信号 7—电源良好 8—电源接通 9—总线端31 10—MOST输出 11—启用 12—MOST输入
注意：语音输入控制单元J507和收音机R之间的插接器应正确卡入收音机R内。
3.进行下列功能测试
（1）打开收音机R，短暂地按一下多功能转向盘的“PTT”按钮。这时会听到“砰”一声，表示语音对话系统已经激活。
（2）请说出命令“Help（帮助）”。由于收音机R已被激活，语音对话系统会回答“Important com-mands are…（收音机的指令为……）”。根据装备，可以转换到其他功能：如果安装了电话，则可以说“Telephone（电话）”，语音对话系统就转换到电话模式。
（3）按压“PTT”按钮约1s，语音对话系统回答“Cancel（中止）”并退出工作。

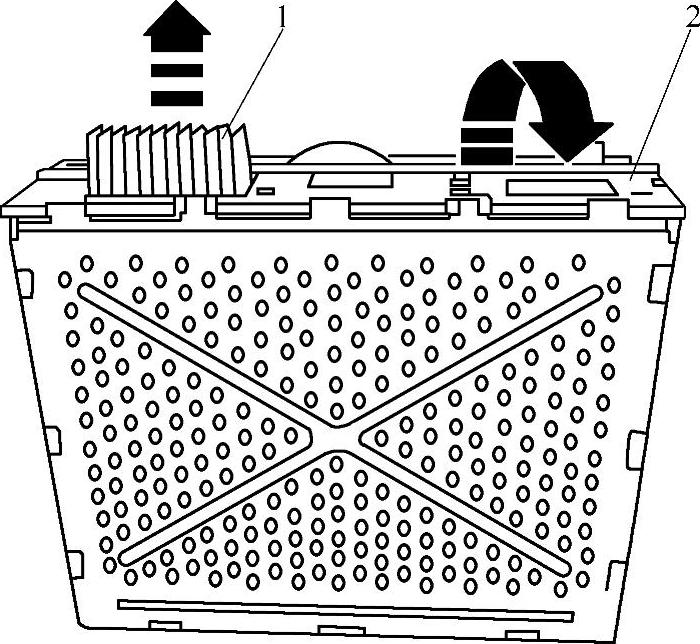

图10-4-3 语音输入控制单元J507的拆卸示意图
1—语音输入控制单元J507 2—盖板
