BOSE音响系统如图10-1-10所示。
对各部件的说明如下：
（1）数字式声音处理系统控制单元J525在行李箱内左后侧饰板的后面。
（2）左前低音扬声器R21在前车门饰板内部下面。
（3）左前高音扬声器R20或右前高音扬声器R22在前车门饰板内部上面。

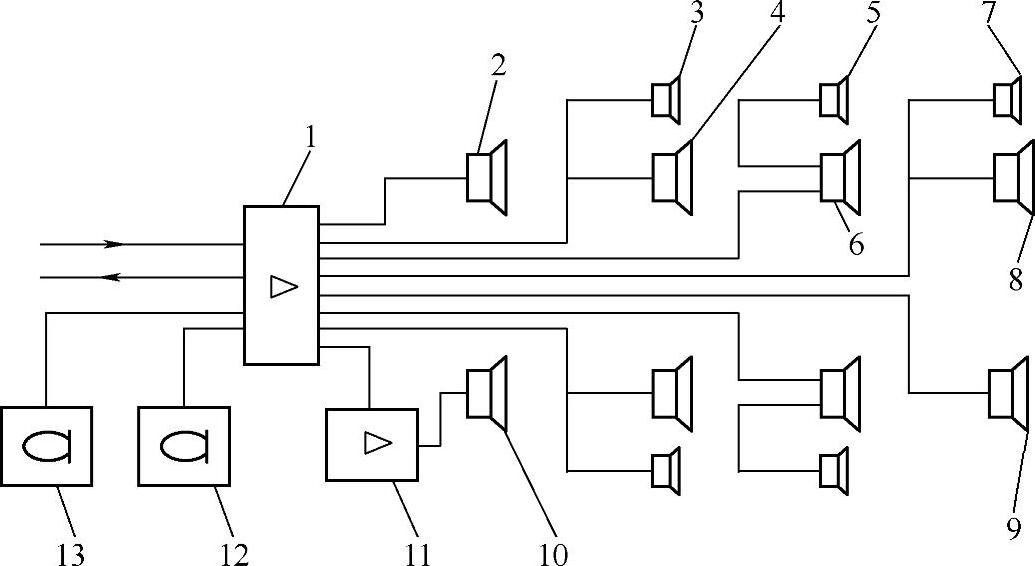

图10-1-10 BOSE音响系统
1—数字式声音处理系统控制单元J525 2—左前低音扬声器R21 3—左前高音扬声器R20或右前高音扬声器R22 4—左前中音扬声器R103或右前中音扬声器R104 5—左后高音扬声器R14或右后高音扬声器R16 6—左后中音/低音扬声器R159或右后中音/低音扬声器R160 7—左后中音扬声器R105 8—右后中音扬声器R106 9—中部中音/高音扬声器R158 10—右前低音扬声器R23 11—功率放大器R12（辅助功率放大器） 12—车内传声器R74 13—传声器单元R164
（4）左前中音扬声器R103或右前中音扬声器R104在前车门饰板内部中间。
（5）左后高音扬声器R14或右后高音扬声器R16在后车门饰板内部上面。(www.zuozong.com)
（6）左后中音/低音扬声器R159或右后中音/低音扬声器R160在后车门饰板内部下面。
（7）左后中音扬声器R105在后窗台板内。
（8）右后中音扬声器R106在后窗台板内。
（9）中部中音/高音扬声器R158在前部仪表板中间。
（10）右前低音扬声器R23在前车门饰板内部下面。
（11）功率放大器R12（辅助功率放大器）在行李箱内左后侧饰板的后面。
（12）车内传声器R74在前部车顶模块内。
（13）传声器单元R164在前部车顶模块内。
