【摘要】:轮胎压力监控系统的电路图如图5-1-1、图5-1-2所示。
图5-1-1 轮胎压力监控系统电路图(1)
J502—轮胎压力监控控制单元 S132—熔丝2 S133—熔丝3 SC3—熔丝架上的熔丝3 SC6—熔丝架上的熔丝6 T46b—46芯插接器,右侧CAN分离插头 —右侧仪表板后面的接地点
—右侧A柱下部接地点
—接地连接1,在主导线束中
—接地连接8,在主导线束中
—接地连接26,在主导线束中
—正极连接(30),在主导线束中
—正极连接10(30),在主导线束中 ●—CAN总线(数据导线) *—适用于2005年10月前的车辆 **—自2005年11月起 #—至2006年车型 ##—自2007年车型起(www.zuozong.com)

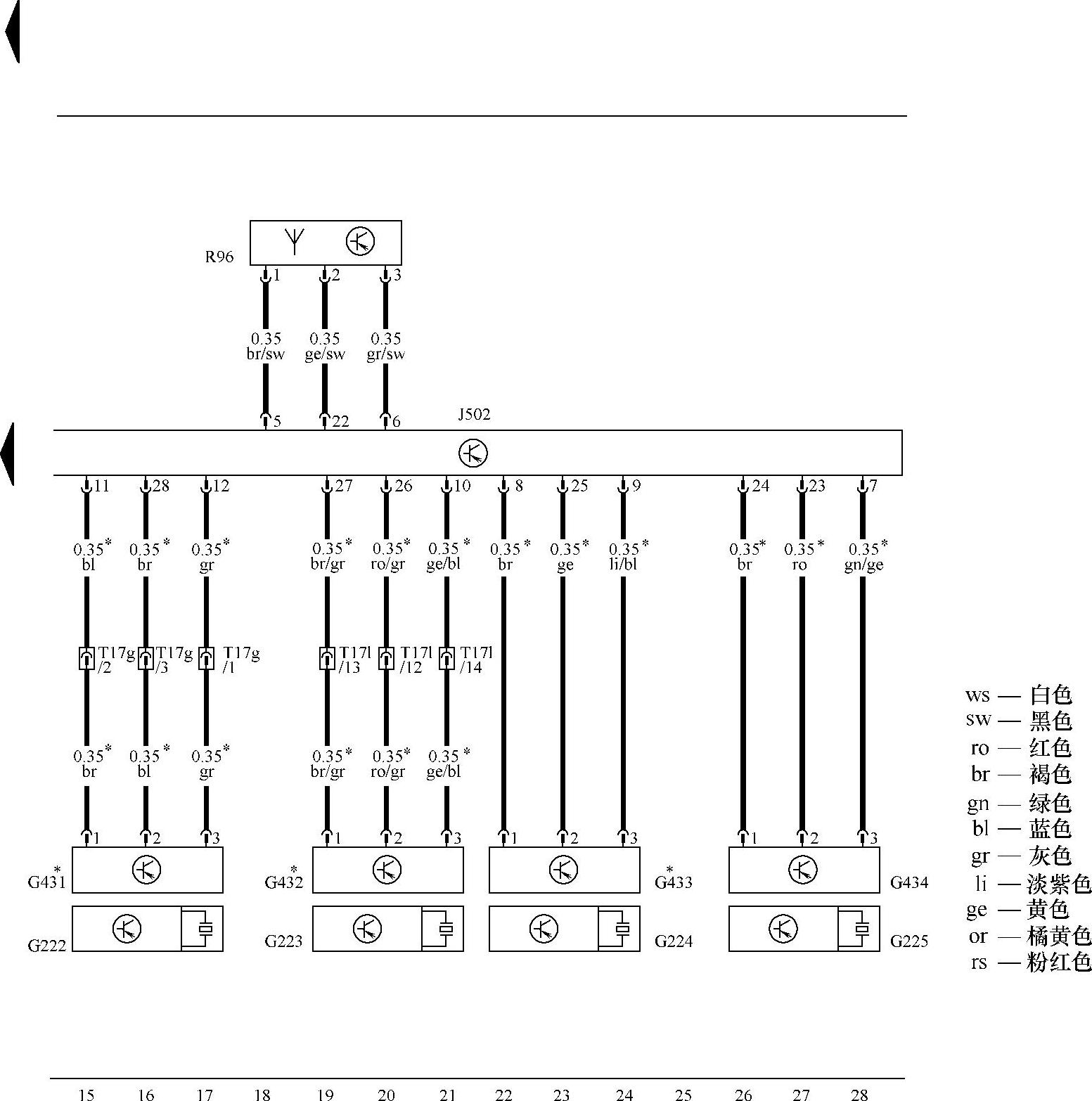

图5-1-2 轮胎压力监控系统电路图(2)
G222—左前轮胎压力传感器 G223—右前轮胎压力传感器 G224—左后轮胎压力传感器 G225—右后轮胎压力传感器 G431—左前轮胎压力监控车轮腔内的发射器 G432—右前轮胎压力监控车轮腔内的发射器 G433—左后轮胎压力监控车轮腔内的发射器 G434—右后轮胎压力监控车轮腔内的发射器 J502—轮胎压力监控控制单元 R96—后轮胎压力监控天线 T17g—17芯棕色插接器,在左侧A柱接线板上 T17i—17芯红色插接器,在右侧A柱接线板上 *—仅适用于高版本
