根据显示器的成像原理，可以分为LED 显示器和LCD 显示器。
1.LED 显示器采用发光二极管作为成像元件，通常可分为LED 数码管显示器和LED点阵显示器两种
LED 数码管也称半导体数码管，可分为七段数码管和八段数码管，区别在于八段数码管比七段数码管多一个用于显示小数点的发光二极管单元DP。其基本单元是发光二极管，是以发光二极管作笔段并按共阴极方式或共阳极方式连接后封装而成的。如图3－8和图3－9所示是两种LED 数码管的外形与内部结构，“＋”“－”分别表示公共阳极和公共阴极，a～g 是7 个笔段电极，DP 为小数点。LED 数码管型号较多，规格尺寸也各异，显示颜色有红、绿、橙等。

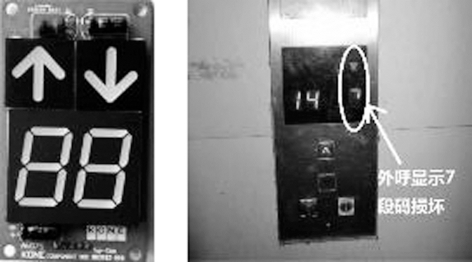

图3－8 七段码电气楼层显示器

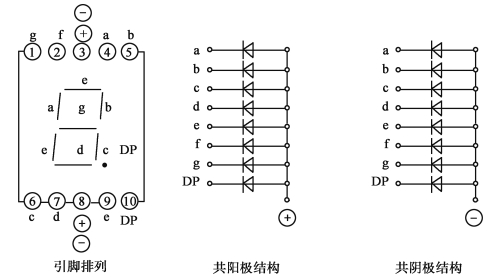

图3－9 八段数码管的电气结构

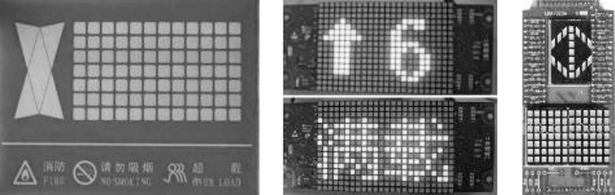

LED 点阵是由发光二极管呈矩阵排列组成的显示器件，通过控制矩阵中各个半导体发光二极管进行文字、图形、图像、动画的显示。相比LED 数码管显示器，LED 点阵显示器能够显示比单纯数字更为复杂的图形，其图形显示的细腻程度随显示器分辨率（LED矩阵的点阵数字）增加而提高；相比LED 数码管显示器，点阵显示器还可以在解码电路的配合下显示动画、动态信息，比如将电梯运行的楼层数字和运行方向进行上下滚动显示。如图3－10和图3－11所示。
图3－10 各型号电梯LED 点阵显示器
图3－11 层站LED 点阵显示器损坏
2.LCD 显示器即常说的液晶显示器，LCD 是基于液晶电光效应的显示器件(www.zuozong.com)
LCD 显示器所使用的液晶，是某些物质在熔融状态或被溶剂溶解之后，在失去固态物质的刚性、获得液体的易流动性的同时，还保留着部分晶态物质分子的各向异性有序排列，形成一种兼有晶体和液体的部分性质的中间态，这种由固态向液态转化过程中存在的取向有序流体称为液晶。
从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材，中间夹着一层液晶。大多数液晶都属于有机复合物，由长棒状的分子构成，在自然状态下，这些棒状分子的长轴大致平行，将液晶倒入一个经精良加工的开槽平面，液晶分子会顺着槽排列，所以假如那些槽非常平行，则各分子也是完全平行的。当光束通过这层液晶时，液晶本身会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。当导电薄膜通电时导通，液晶的排列会根据电场的方向变得有秩序，使光线容易通过，使液晶如闸门般地阻隔或让光线穿透。如图3－12所示。

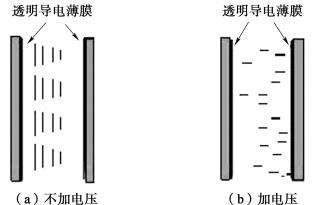

图3－12 液晶的排列
电梯上常用的LCD 显示器在编码原理上与LED 显示器相似，可以分为显示字符段的段码式LCD 显示器和显示字符、图形、图像的矩阵式LCD 显示器两种，如图3－13和图3－14所示。
图3－13 段码式LCD 显示器
图3－14 矩阵式LCD 显示器
根据液晶显示器的成像色彩种类，可以将其分为单色LCD 显示器和彩色LCD 显示器两种类型。

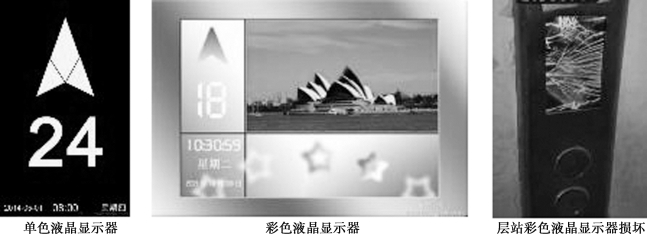

根据其信息显示功能，又可以将电梯上常用的液晶显示器分为仅显示运行楼层与方向信息的楼层信息LCD 显示器，以及除运行楼层与方向信息以外，还可以用于视频、音频和文字信息播放的多媒体信息LCD 显示器两类。需要注意的是，上述多种形式的LCD 显示器，在编码原理上都属于矩阵式液晶显示器。如图3－15所示。
图3－15 液晶显示器
