倒车信号装置：汽车电子电气系统的关键组成部分

汽车倒车时，为了警告车后的行人和车辆驾驶人，在汽车的后部常装有倒车灯、倒车雷达或倒车影像，它们均由装在变速器盖上的倒车灯开关或自动变速器档位开关控制。

1.倒车灯开关

倒车信号装置由倒车灯开关控制。倒车灯开关的结构如图5-34所示。当把变速杆拨到倒车档时，由于倒车开关中的钢球7被松开，在弹簧3的作用下，触点4闭合，于是倒车灯、倒车蜂鸣器或语音倒车报警器便与电源接通，使倒车灯发出闪烁信号、蜂鸣器发出断续的鸣叫声、语音倒车报警器发出警告声音。

2.倒车信号电路

倒车信号电路如图5-35所示，其工作原理如下：

倒车时，倒车信号开关触点接通倒车信号灯电路，倒车信号灯亮。与此同时，倒车辅助系统控制模块接收到倒车信号，控制倒车辅助系统（倒车雷达系统）工作。

3.倒车雷达系统

倒车雷达系统在倒车时起到辅助报警作用，使安全性大大提高。当驾驶人挂入倒档后，倒车雷达侦测器进入自我检测。当自我检测通过后，就开始检测汽车后部障碍物。(www.zuozong.com)

图5-33 转向灯及危险警告灯电路（2）

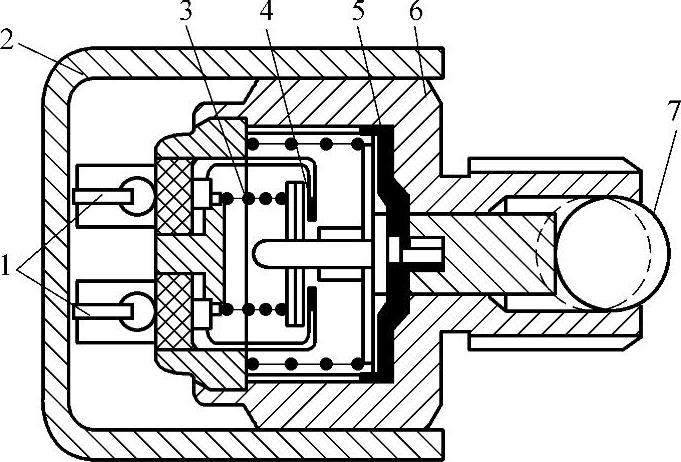

图5-34 倒车灯开关

1—接线柱 2—保护罩 3—弹簧 4—触点 5—膜片 6—壳体 7—钢球

倒车雷达系统由倒车雷达侦测器、控制器、蜂鸣器等组成。倒车雷达侦测器安装在车辆后部保险杠上，如图5-36所示。它向汽车后部发射超声波，并接收反射回来的超声波。控制器接收从侦测器传来的信号，经计算判断障碍物离车尾的距离。如达到报警位置，就传送信号给蜂鸣器。

倒车雷达系统利用声纳原理工作，如图5-37所示。当发射的超声波频率达到40kHz，超声波遇到障碍物时，会有反射波产生，被传感器接收后，控制器就会利用发射波与反射波之间的延迟时间计算出障碍物与雷达发射器的距离，并据此采取相应的报警提示。倒车雷达系统的有效侦测范围如图5-38所示。
