更改当前图层为“消防一设备”层。
GB/T 50106—2001《给水排水制图标准》中规定了一些常用的消防设备图例，读者可查阅，作为一名该专业的设计人员应熟悉各图例的表征意义，便于工程制图时随时使用。
消防工程制图的设计说明、图例中应画出各图例符号并注明其具体表达含义，此处对几个图例符号的绘制，作简要介绍。

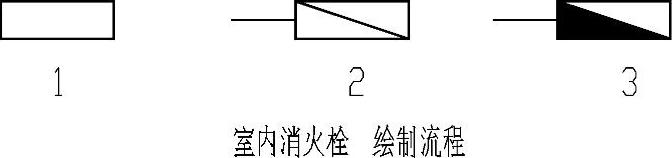

室内消火栓图例绘制。
图14-2 建筑平面图
单击“绘图”工具栏中的“矩形”按钮
，绘制长600mm、宽200mm的矩形。
单击“绘图”工具栏中的“直线”按钮
，绘制管线及对角斜线。
单击“绘图”工具栏中的“图案填充”按钮
，填充图案。
绘制完毕，整个绘制流程如图14-3所示。

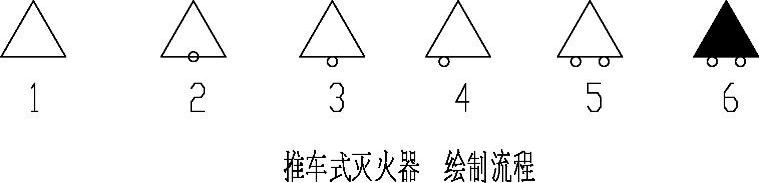

推车式灭火器图例绘制。
单击“绘图”工具栏中的“正多边形”按钮
，绘制内接圆半径为200mm的等边三角形。(www.zuozong.com)
单击“绘图”工具栏中的“圆”按钮
，在三角形底边点处绘制适当大小的圆。
单击“修改”工具栏中的“移动”按钮
，移动圆至合适位置。
单击“修改”工具栏中的“修剪”按钮
，对圆进行修剪。
单击“修改”工具栏中的“镜像”按钮
，镜像复制圆。
单击“绘图”工具栏中的“图案填充”按钮
，填充图案。
绘制完毕后，如图14-4所示。
图14-3 绘制流程
图14-4 绘制流程
