AutoCAD绘图区绘制1：1比例图框

绘制步骤：

将当前图层设置为“图框”层。单击“图层”工具栏的图层下拉列表框，单击“图框”层即可，如图8-13所示。

图8-13 当前图层为“图框”层

在AutoCAD绘图区按1：1比例，即原尺寸绘制图框，图纸矩形尺寸为210mm×297mm，再扣除图纸的边宽c及装订侧边宽a后，其内框的尺寸为200mm×267mm。

单击“绘图”工具栏中的“矩形”按钮，绘制图框，命令行提示和操作如下。

命令:_rectang（绘制外框）

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（任意指定一点）

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:d

指定矩形的长度<10.0000>:297

指定矩形的宽度<10.0000>:210

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:（指定一点，结果如图8-14所示）

命令:RECTANG（绘制内框）

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（以外框的左上角顶点为基点）

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:d

指定矩形的长度<297.0000>:267

指定矩形的宽度<210.0000>:200

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:（指定一点，结果如图8-15所示）

图8-14 绘制外框(www.zuozong.com)

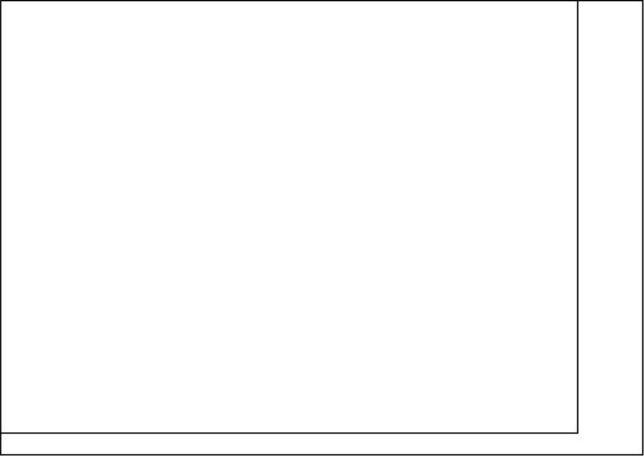

图8-15 绘制内框

单击“修改”工具栏中的“移动”按钮，命令行提示与操作如下。

命令:MOVE（将内框向右下移动，水平25，竖向-5）

选择对象:指定对角点:找到1个（选中内框）

选择对象:

指定基点或位移:（任意指定一点）

指定位移的第二点或<用第一点作位移>:@25,-5（@表示相对距离，结果如图8-16所示）

根据本工程建筑制图比例1∶100，因为此比例为缩小比例，所以只需将图框相对放大100，随后图样即可按1∶1原尺寸绘制，从而获得1∶100相对的缩小比例图样。单击“修改”工具栏中的“缩放”按钮，命令行提示与操作如下。

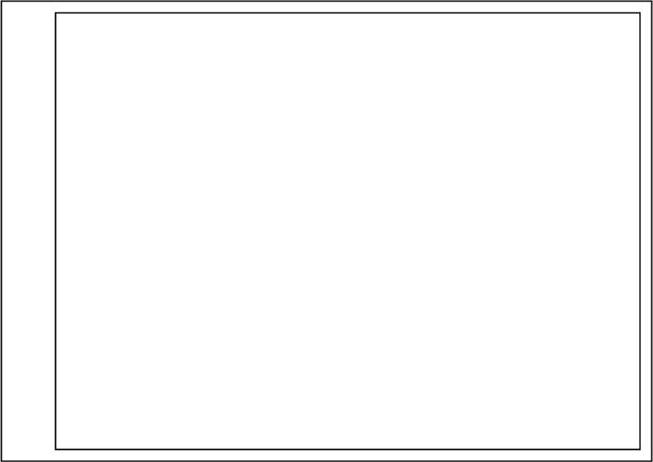

图8-16 移动内框

命令:_scale

选择对象:指定对角点:找到6个（选中图框）

选择对象:

指定基点:（指定缩放的中心点）

指定比例因子或[复制(C)/参照(R)]<1.0000>:100（放大100倍）

小技巧

SCALE（缩放）命令可以将所选择对象的真实尺寸按照指定的尺寸比例放大或缩小，执行后输入“r”参数即可进入参照模式，然后指定参照长度和新长度即可。参照模式适用于不直接输入比例因子或比例因子不明确的情况。
