实战：沙发茶几设计-AutoCAD给排水·暖通空调·建筑电气

本实例多媒体演示参见配套光盘中的\动画演示\第5章\沙发茶几.avi。

绘制如图5-37所示的沙发茶几。

绘制步骤：

选择菜单栏中的“绘图”→“直线”命令，绘制其中的单个沙发面4边，如图5-38所示。

图5-37 沙发茶几

图5-38 创建单个沙发面4边

说明

使用“直线”命令绘制单个沙发面的4边，尺寸适当选择，注意其相对位置和长度的关系。

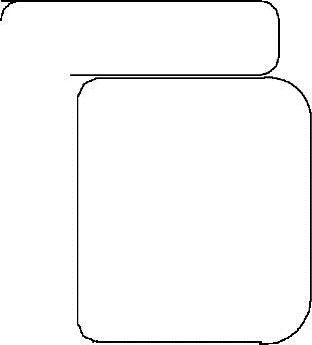

选择菜单栏中的“绘图”→“圆弧”命令，将单个沙发面4边连接起来，得到完整的沙发面，如图5-39所示。

选择菜单栏中的“绘图”→“直线”命令，绘制侧面扶手轮廓，如图5-40所示。

选择菜单栏中的“绘图”→“圆弧”命令，绘制侧面扶手的弧边线，如图5-41所示。

图5-39 连接边角

图5-40 绘制侧面扶手轮廓

图5-41 绘制侧面扶手的弧边线

选择菜单栏中的“修改”→“镜像”命令，镜像绘制另外一个侧面的扶手轮廓，如图5-42所示。

说明以中间的轴线作为镜像线，镜像另一侧的扶手轮廓。

选择菜单栏中的“绘图”→“圆弧”命令和选择菜单栏中的“修改”→“镜像”命令，绘制沙发背部扶手轮廓，如图5-43所示。

选择菜单栏中的“绘图”→“圆弧”命令、“直线”命令和选择菜单栏中的“修改”→“镜像”命令，完善沙发背部扶手。如图5-44所示。

图5-42 创建另外一侧扶手轮廓

图5-43 创建背部扶手轮廓

图5-44 完善背部扶手

选择菜单栏中的“修改”→“偏移”命令，对沙发面进行修改，使其更为形象，如图5-45所示。

选择菜单栏中的“绘图”→“点”命令，在沙发座面上绘制点，细化沙发面，如图5-46所示。

图5-45 修改沙发面

图5-46 细化沙发面

选择菜单栏中的“修改”→“镜像”命令，进一步完善沙发面造型，使其更为形象，如图5-47所示。

采用相同的方法，绘制3人座的沙发面造型，如图5-48所示。

说明

先绘制沙发面造型。

图5-47 完善沙发面造型

图5-48 绘制3人座的沙发面造型(www.zuozong.com)

选择菜单栏中的“绘图”→“直线”命令、“圆弧”命令和选择菜单栏中的“修改”→“镜像”命令，绘制3人座沙发扶手造型，如图5-49所示。

选择菜单栏中的“绘图”→“圆弧”命令和“直线”命令绘制3人座沙发背部造型，如图5-50所示。

图5-49 绘制3人座沙发扶手选型

图5-50 绘制3人座沙发背部造型

选择菜单栏中的“绘图”→“点”命令，对3人座沙发面造型进行细化，如图5-51所示。

选择菜单栏中的“修改”→“移动”命令，调整两个沙发造型的位置。命令行提示如下。

命令:MOVE

选择对象:指定对角点:找到1个

选择对象:（选择单人沙发）

指定基点或[位移(D)]<位移>:（适当指定一点）

指定第二个点或<使用第一个点作为位移>:（适当指定一点）

调整结果如图5-52所示。

图5-51 细化3人座沙发面造型

图5-52 调整两个沙发造型的位置

选择菜单栏中的“修改”→“镜像”命令，对单个沙发进行镜像，得到沙发组造型，如图5-53所示。

选择菜单栏中的“绘图”→“椭圆”命令，绘制一个椭圆形，建立椭圆形茶几造型，如图5-54所示。

图5-53 镜像后得到的沙发组造型

图5-54 建立椭圆形茶几造型

说明

可以绘制其他形式的茶几造型。

选择菜单栏中的“绘图”→“图案填充”命令，打开“图案填充和渐变色”对话框，选择适当的图案对茶几进行填充图案，如图5-55所示。

选择菜单栏中的“绘图”→“正多边形”命令，绘制沙发之间的一个正方形桌面灯造型，如图5-56所示。

图5-55 填充茶几图案

图5-56 绘制桌面灯造型

说明

先绘制一个正方形作为桌面。

选择菜单栏中的“绘图”→“圆”命令，绘制两个大小和圆心位置都不同的圆形，如图5-57所示。

选择菜单栏中的“绘图”→“直线”命令，绘制随机斜线以形成灯罩效果，如图5-58所示。

图5-57 绘制两个圆形

图5-58 创建灯罩

选择菜单栏中的“修改”→“镜像”命令，进行镜像得到两个沙发桌面灯，完成沙发茶几的绘制，最终结果如图5-37所示。
