本实例多媒体演示参见配套光盘中的\视频\第4章\标注办公室建筑电气平面图.avi。
给如图4-73所示的办公室建筑电气平面图标注尺寸和文字注释。
图4-73 办公室建筑电气平面图
绘制步骤：
打开配套光盘中的源文件X：源文件/4/办公室电气平面图，如图4-73所示。
选择菜单栏中的“格式”→“图层”命令，建立“文字”和“尺寸”图层，图层参数如图4-74所示。

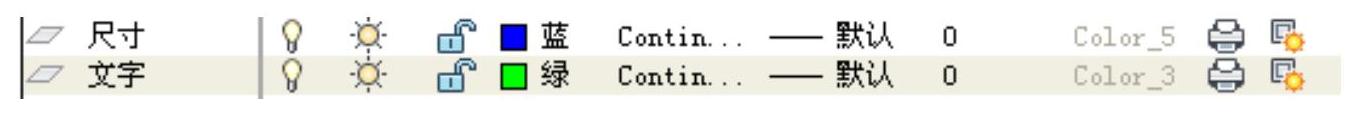

图4-74 “文字”和“尺寸”图层参数
将“文字”层设置为当前层，调用“文字”工具栏中的“多行文字”命令按钮
，在图中添加注释文字，效果如图4-75所示。
(www.zuozong.com)

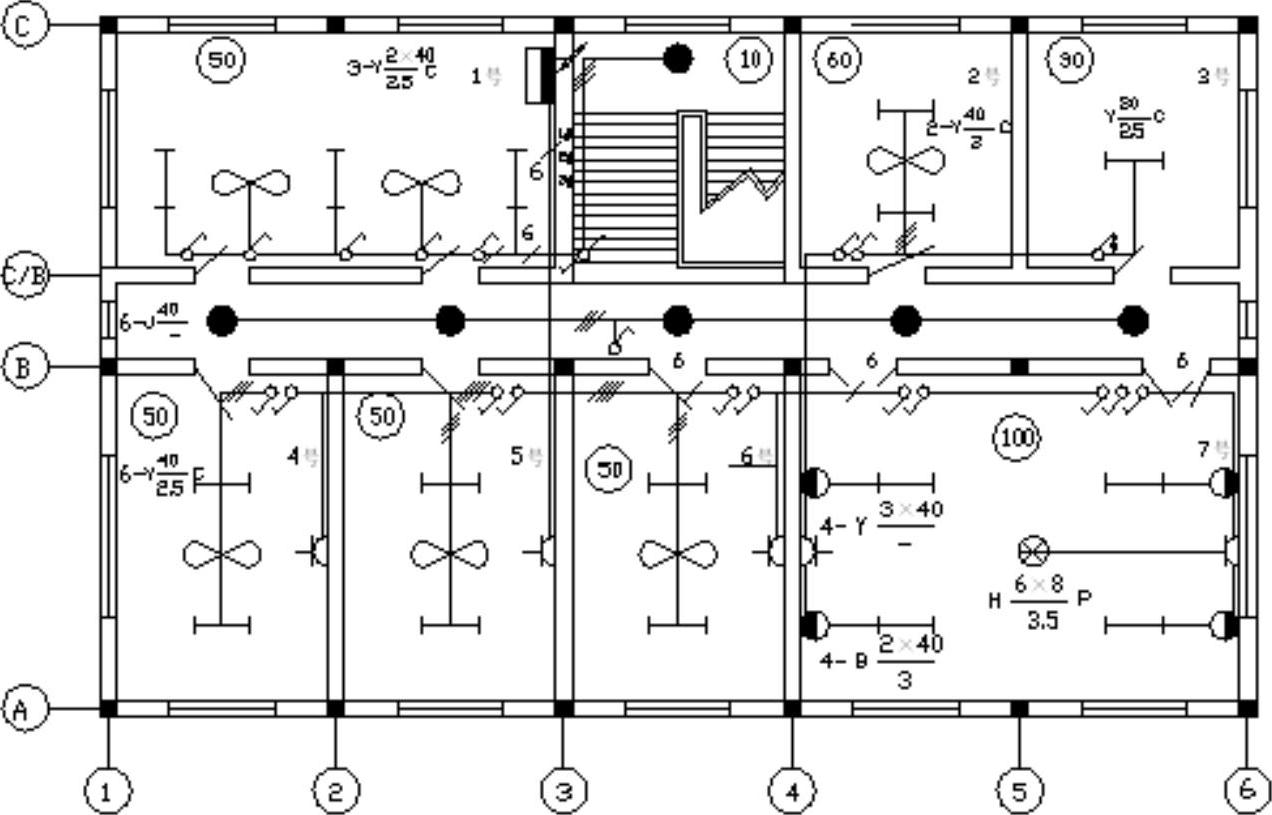

图4-75 添加注释文字
单击“标注”工具栏中的“标注样式”命令按钮
，使用“修改”功能修改标注比例，在“主单位”选项卡中把标注比例修改为“100”。
将“尺寸”图层设置为当前层，单击“标注”工具栏中的“线性标注”命令按钮
，标注纵向轴线间的尺寸，效果如图4-76所示。

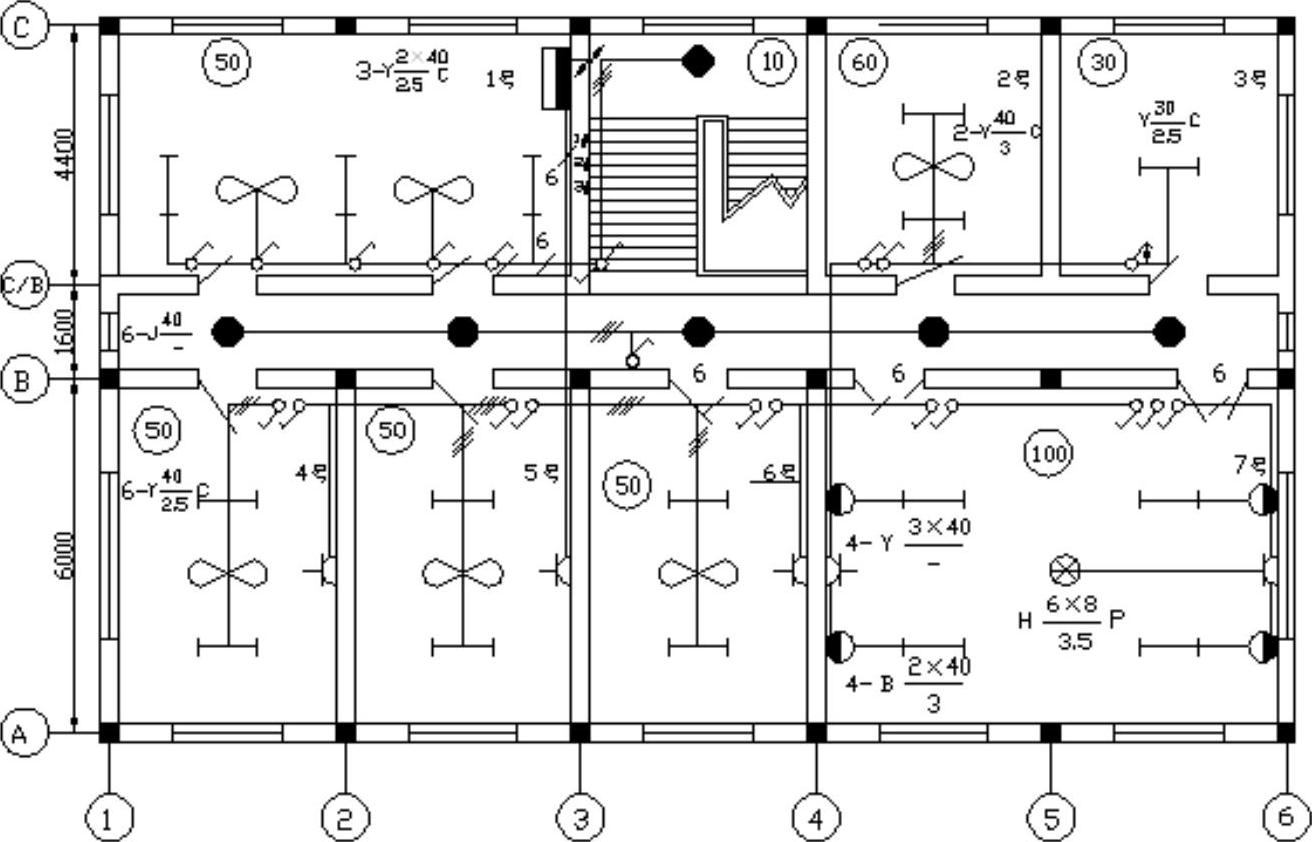

图4-76 标注纵向轴线
使用“格式”→“标注样式”命令，系统弹出“标注样式管理器”对话框，单击“新建”按钮，系统弹出“创建新标注样式”对话框。在“新样式名”文本框中输入“电气照明平面图”，基础样式为“ISO-25”，用于“所有标注”，单击“继续”按钮，弹出“新建标注样式”对话框，设置符号和箭头选项的属性，如图4-77所示。

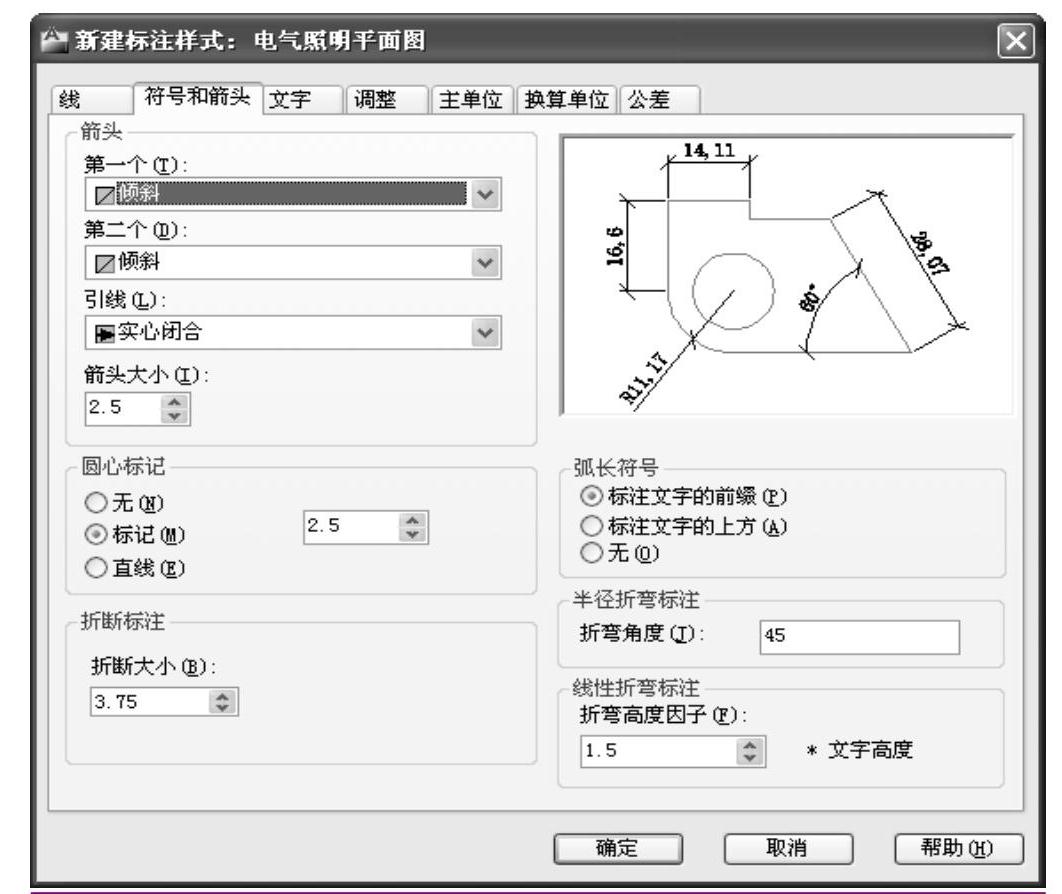

图4-77 “符号和箭头”选项卡的设置
接着设置其他选项，设置完毕后，回到“标注样式管理器”对话框，单击“置为当前”按钮，将新建的“电气照明平面图”样式设置为当前使用的标注样式。单击“标注”工具栏中的“线性标注”命令按钮
，标注纵向轴线间的尺寸，效果如图4-76所示。
