机械图样是工程师的共同语言，是制造加工的指令。设计人员的思想和设计意图是通过图样体现出来的，所以在机械制图中遵循统一的制图规则就显得尤为重要。现在执行的制图标准有技术制图、机械制图和CAD 制图。
《技术制图》是面向各行业的通则性标准，是对各行业共性的制图规定提出的统一要求，如图幅、字体、比例、标题、明细栏等。《机械制图》主要是对机械行业制定的制图规则，制定这些规则一般采用两种方法：一种是直接采用《技术制图》国家标准中的有关规定；另一种是在不违反《技术制图》国家标准的前提下按机械行业的要求制定适合于机械行业的制图规则。
1）图纸的一般规定
在机械制图标准中规定的项目有图纸幅面及格式、比例、字体和图线等。
（1）图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表2.1 中规定的图纸基本幅面尺寸，尺寸单位为：mm。基本幅面代号有A0，A1，A2，A3，A4 共5 种。
图纸幅面尺寸及边框尺寸见表2.1。

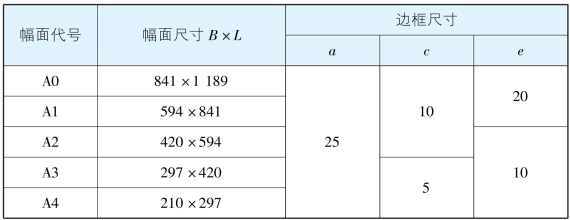

表2.1 图纸幅面尺寸及边框尺寸
（2）比例
比例是指图样中的尺寸长度与机件实际尺寸的比例，主要有原值比例、放大比例和缩小比例3 种。
（3）字体
在我国，规定汉字必须按长仿宋书写，字母和数字按规定的结构书写。
（4）图线
①线型。
粗实线：用于绘制可见轮廓线、可见过渡线。
细实线：用于绘制尺寸线、尺寸界线、剖面线、引出线和辅助线。
波浪线：用于绘制断裂处的边界线、视图与剖视的分界线。
双折线：用于绘制细线断裂处的边界线。
虚线：用于绘制不可见轮廓线、不可见过渡线。
细点画线：用于绘制轴线、对称中心线、节圆及节线、轨迹线。
粗点画线：用于绘制有特殊要求的线或表面的表示线。
双点画线：用于绘制假想轮廓线、相邻辅助零件的轮廓线及中断线。
②线宽。机械图样中的图线分粗线和细线两种。图线宽度应根据图形的大小和复杂程度在0.5 ～2 mm 选择。粗线与细线的宽度比率为2∶1。图线宽度的推荐系列为：0.13，0.18，0.25，0.35，0.5，0.7，1，1.4，2 mm。一般常用0.7 mm 或0.5 mm，避免采用0.18 mm。
③图线画法。同一图样中，同类图线的宽度应基本一致。
虚线、点画线及双点画线的线段长度和间隔应各自大致相等。
两条平行线（包括剖面线）之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于0.7 mm。
2）标准件
标准件也称为紧固件，是用于连接、紧固用的一类机械零件。品种规格繁多，性能用途各异，而且标准化、系列化、通用化的程度极高。
标准件通常包括以下12 类零件：
（1）螺栓
螺栓是由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称为螺栓连接。如把螺母从螺栓上旋下，可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
（2）螺柱
螺柱是没有头部的，仅有两端均外带螺纹的一类紧固件。连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一件整体。这种连接形式称为螺柱连接，也是属于可拆卸连接。其主要用于被连接零件厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
（3）螺钉
螺钉也是由头部和螺杆两部分构成的一类紧固件，按用途可分为机器螺钉、紧定螺钉和特殊用途螺钉3 类。机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可与螺母配合，用于两个带有通孔的零件之间的紧固连接）。紧定螺钉主要用于固定两个零件之间的相对位置。特殊用途螺钉，如有吊环螺钉等供吊装零件用。
（4）螺母(www.zuozong.com)
螺母带有内螺纹孔，形状一般呈现为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。
（5）自攻螺钉
自攻螺钉与机器螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹。用于紧固连接两个薄的金属构件，使之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度，可直接旋入构件孔中，使构件中形成相应的内螺纹。这种连接形式也属于可拆卸连接。
（6）木螺钉
木螺钉与机器螺钉相似，但螺杆上的螺纹为专用的木螺钉螺纹，可直接旋入木质构件（或零件）中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。这种连接也属于可以拆卸的连接。
（7）垫圈
垫圈是形状呈扁圆环形的一类紧固件。置于螺栓、螺钉或螺母的支撑面与连接零件表面之间，起增大被连接零件接触表面面积，降低单位面积压力和保护被连接零件表面不被损坏的作用；另一类弹性垫圈，还能起着阻止螺母回松的作用。
（8）挡圈
挡圈供装在机器、设备的轴槽或孔槽中，起着阻止轴上或孔上的零件左右移动的作用。
（9）销
销主要供零件定位用，有的也可供零件连接、固定零件、传递动力或锁定其他紧固件之用。
（10）铆钉
铆钉由头部和钉杆两部分构成的一类紧固件，用于紧固连接两个带通孔的零件（或构件），使之成为一件整体。这种连接形式称为铆钉连接，简称铆接，属于不可拆卸连接。因为要使连接在一起的两个零件分开，必须破坏零件上的铆钉。
（11）组合件和连接副
组合件是指组合供应的一类紧固件，如将某种机器螺钉（或螺栓、自供螺钉）与平垫圈（或弹簧垫圈、锁紧垫圈）组合供应。连接副是指将某种专用螺栓、螺母和垫圈组合供应的一类紧固件，如钢结构用高强度大六角头螺栓连接副。
（12）焊钉
焊钉由于光能和钉头（或无钉头）构成的异类紧固件，用焊接方法将其固定连接在一个零件（或构件）上面，以便再与其他零件进行连接。
3）尺寸标注
（1）组成
图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。
尺寸界线应用细实线绘画，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2 mm，另一端宜超出尺寸线2～3 mm。尺寸线也应用细实线绘画，并应与被注长度平行，但不宜超出尺寸界线之外（特殊情况下，可超出尺寸界线之外）。图样上任何图线都不得用作尺寸线。尺寸起止符一般应用中粗短斜线绘画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。在轴测图中标注尺寸时，其起止符号宜用小圆点。
图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。
（2）尺寸的种类
①定形尺寸：确定组成建筑形体的各基本形体大小的尺寸。
②定位尺寸：确定各基本形体在建筑形体中的相对位置的尺寸。
③总尺寸：确定形体外形总长、总宽、总高的尺寸。
4）装配图
（1）概念
装配图是表达机器或部件的图样，主要表达其工作原理和装配关系。在机器设计过程中，装配图的绘制位于零件图之前，并且装配图与零件图的表达内容不同，它主要用于机器或部件的装配、调试、安装、维修等场合，也是生产中的一种重要的技术文件。
（2）作用
表达机器或部件的性能、工作原理、各组成零件之间的装配连接关系和有关装配检验方面的技术要求。
（3）内容
①一组视图：用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以及主要零件的结构形状。
②必要的尺寸：用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其他重要尺寸等。
③技术要求：说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求，一般用文字写出。
④序号、明细栏和标题栏：在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号，并在明细栏中依次列出零件序号、名称、数量、材料等。在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
