STEM课程创新设计：活动17，驱动楞次定律

课程背景

楞次定律是高中物理电磁学知识的重点和难点，学生很难理解并灵活应用。学生通过自己亲手制作实验仪器体验动手的快乐，设计实验方案寻求科学家的足迹，进行科学探究挖掘现象背后的科学规律，激发学习兴趣，感知科学情怀。

课程目标

1.STEM教学目标

（1）科学：通过科学探究验证楞次定律，进而理解并灵活应用。

（2）技术：培养学生应用3D打印技术的能力，学会使用电压传感器测电压。

（3）工程：学生亲自制作不同型号的线圈，培养学生的动手能力。

2.核心素养

通过科学探究培养学生的科学思维能力、实事求是、团结合作的科学态度。

课时安排

共三课时。

第一课时：制作内芯和不同型号的线圈。

第二课时：设计实验方案小组合作完成实验。

第三课时：联系生活实际拓展活动。

设计方案

提前网购准备实验材料，指导学生制作不同内芯（3D打印内芯和铝制材料内芯）、不同匝数的各种型号的线圈。不同型号的线圈，内芯不同（3D打印内芯和铝制材料内芯），匝数不同。给出相关的实验器材，引导学生对照人教版高中物理选修3-2（2010年4月第3版）“楞次定律”实验（第四章“电磁感应”第3节内容）设计不同的实验方案验证自己的想法，借助传感器解决实验中遇到的各种问题，结合生活实际拓展活动。

合作探究

1.材料

直径0.4mm的漆包铜导线1kg，内径26mm、厚度4mm、外径34mm、高12cm的铝管和铜管各一个，内径28mm、厚度2mm、外径32mm、高3cm的铝管若干，起电电压为1.8V的黄色和红色二极管若干，直径为2cm、高1cm的圆柱形钕铁硼强磁铁若干，朗威数字化信息系统实验室配套实验仪器及传感器。

2.实验步骤

（1）自制线圈

利用实验室的3D打印机指导学生打印内径28mm、厚度2mm、外径32mm、高3cm和6cm的塑料内芯若干；指导学生绕制不同型号的线圈（内芯分别为铝环和塑料，匝数分别为200匝和400匝），高分别为3cm和6cm。

（2）用简易实验器材诱惑学生，在游戏中刺激认知。

（3）引导学生设计实验方案判断感应电流的方向。

（4）传统实验仪器和传感器对比使用，呈现问题，刺激认知。

（5）寻求证据解释、交流实验现象，总结实验规律。

3.实验数据记录及分析

（1）自制线圈（在表17-1中填写制作时间和制作过程应注意的问题）

表17-1

（2）设计实验方案

方案一：用线圈、磁铁和电流表设计实验判断感应电流方向。

方案二：用线圈、磁铁和发光二极管设计实验判断感应电流方向，并用电压表测量二极管发光时线圈两端的电压。

方案三：设计实验让静止在轨道上的小车运动起来，并判断感应电流的方向。

方案四：用线圈、磁铁、发光二极管和传感器设计实验电路，测量二极管发光时线圈两端的电压。

自己设计方案：

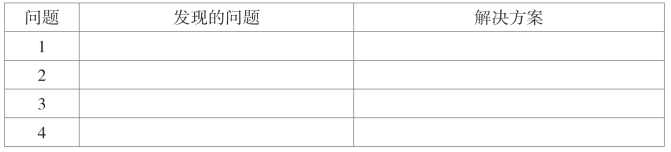

记录科学探究过程中发现的问题及解决方案（表17-2）。

表17-2

(www.zuozong.com)

作品展示与交流

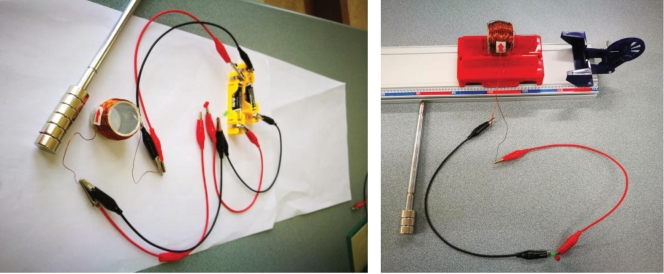

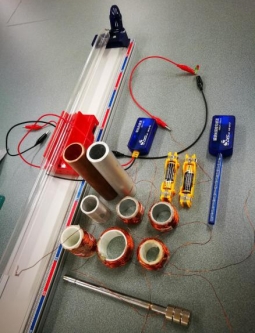

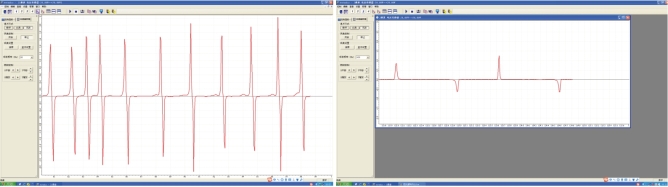

学生制作各种型号线圈如图17-1所示。课前热身小实验如图17-2所示。学生设计实验电路图如图17-3所示。电压传感器测量电压，图像如图17-4所示。

图17-1

图17-2

图17-3

图17-4

问题及改进

1.磁铁个数增加，但磁场是非匀强磁场，不同位置磁铁强弱变化差异较大。

2.根据所学知识，把实验拓展验证法拉第电磁感应定律。

拓展活动

1.安检仪

拆开安检仪，让学生研究安检仪的内部构造（如图17-5），并完成一些有趣的小实验。

图17-5

（1）把不同物体放在线圈内部时，听蜂鸣器是否发出声音，进一步把物体分类。

（2）自制简易安检仪。

2.电磁炉

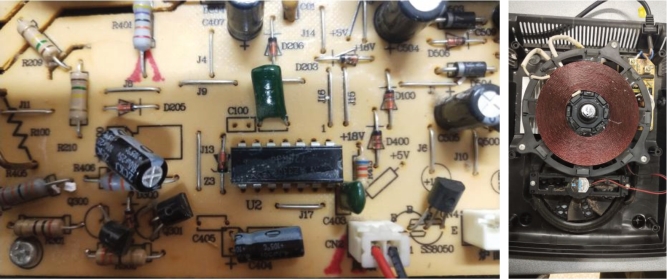

（1）拆开电磁炉，了解内部构造，如图17-6所示。

图17-6

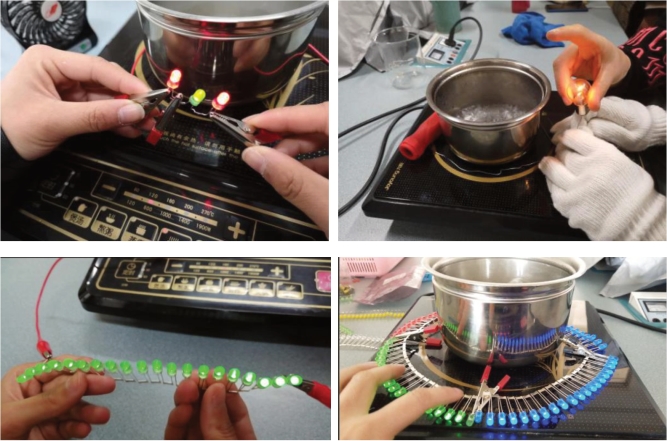

（2）电磁炉工作时，完成一些有趣的小实验，如图17-7所示。

图17-7

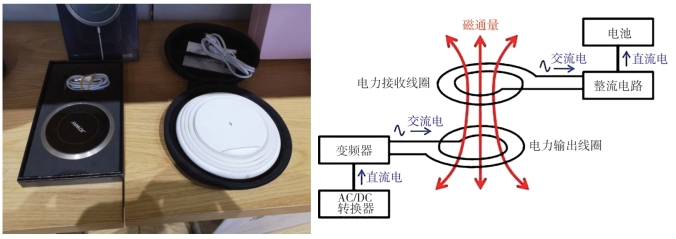

（3）手机无线充电，如图17-8所示。

图17-8

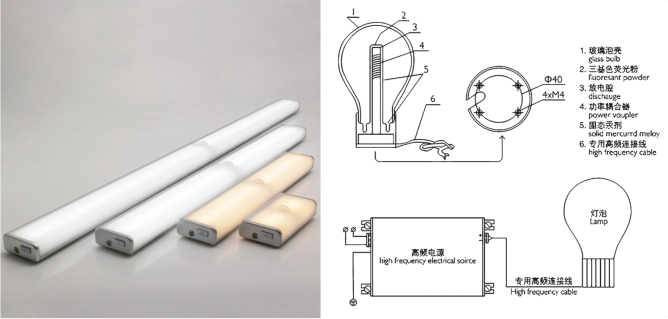

（4）电磁感应灯如图17-9所示。

图17-9
