分度头的功用和分度头的结构

1.分度头的功用

在铣削加工具有均布、等分要求的工件如：螺栓六方头、齿轮、花键槽时，工件每加工一个面或一个槽之后必须转过一个角度，才能接着加工下一个部位。这种将工件周期性地转动一定角度的工作，称为分度。分度头就是用于进行精密分度的装置，生产中最常见的是万能分度头。

万能分度头是铣床的重要附件，其主要功用是能在水平、垂直和倾斜等任何位置对工件进行精密分度，如图7－14所示。如果配搭挂轮，万能分度头还可以配合工作台的移动使工件连续旋转，完成铣削螺旋槽或铣削加工凸轮等工作。

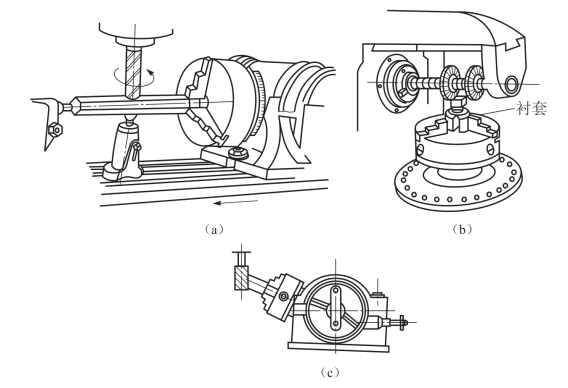

图7－14　用分度头装夹工件

（a）水平位置装夹；（b）垂直位置装夹；（c）倾斜位置装夹

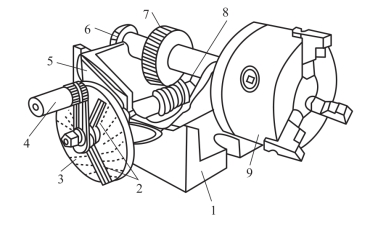

图7－15　万能分度头的结构

1—底座；2—分度叉；3—分度盘；4—手柄；5—回转体；6—分度头主轴；7—蜗轮；8—蜗杆；9—三爪自定心卡盘

2.分度头的结构

万能分度头的结构如图7－15所示，它由底座、分度盘、扇形叉、手柄、蜗杆、蜗轮、主轴等组成。主轴前端安装三爪自定心卡盘或顶尖，分度时拔出定位销，转动手柄，通过蜗轮蜗杆带动分度头主轴旋转进行分度。

3.分度头的使用方法

1）工作原理　分度头的传动系统如图7－16所示，蜗杆与蜗轮的传动比关系为(www.zuozong.com)

i＝蜗杆的头数／蜗轮的齿数＝1／40

当手柄转一圈时，通过齿数比为1∶1的直齿圆柱齿轮副传动，使单头蜗杆也转一圈，相应地使蜗轮带动主轴转1／40圈，其效果相当于将工件作40等分。可见，若工件在整个圆周上需要等分数为Z，则每一次等分时，分度手柄所需转过的圈数n可由下列比例关系求得：

图7－16　分度头的传动系统

（a）传动示意图；（b）分度盘1—主轴；2—刻度环；3—挂轮轴；4—分度盘；5—定位销；6、7—分度叉

式中　n——手柄转数；Z——工件等分数；40——分度头定数。

2）分度方法　使用分度头分度的方法很多，有直接分度法、简单分度法、角度分度法和差动分度法等。这里仅介绍最常用的简单分度法。

简单分度法的计算公式为n＝40／Z。例如铣削直齿圆柱齿轮时，工件的齿数为36，每一次分度时，手柄所需转数为：

根据上述计算结果，每分一个齿，手柄需转过1圈。我们可以在图7－16（b）所示的分度盘上找到孔数为54的孔圈，借助于手柄和分度叉，实现所需的分度。

分度头备有两块分度盘。分度盘的两面分别有许多同心圆排列的孔圈，各圈的孔数不相等，但同一孔圈上的孔距是均匀等分的。第—块分度盘正面各圈孔数为24、25、28、30、34、37；反面孔数为38、39、41、42、43。第二块分度盘正面各圈孔数为46、47、49、51、53、54；反面孔数为57、58、59、62、66。

以齿数Z＝36的工件为例，简单分度的操作方法如下：①首先计算每次分度手柄所需转过的圈数，然后调整定位销的位置，使之移动到孔数为9的倍数的孔圈（54孔）上；②分度时将分度手柄上的定位销拔出，将手柄转过一圈之后，再借助分度叉将定位销沿54孔的孔圈转过6个孔间距即可。
