双向晶闸管引脚阻值的检测方法优化方案

用万用表的欧姆挡检测双向晶闸管各引脚间阻值与单向晶闸管的检测方法基本相同，只是测量结果有所不同。将万用表置于×1k欧姆挡，并进行零欧姆调整。明确待测双向晶闸管引脚极性，并调整万用表的挡位如图8-24所示。

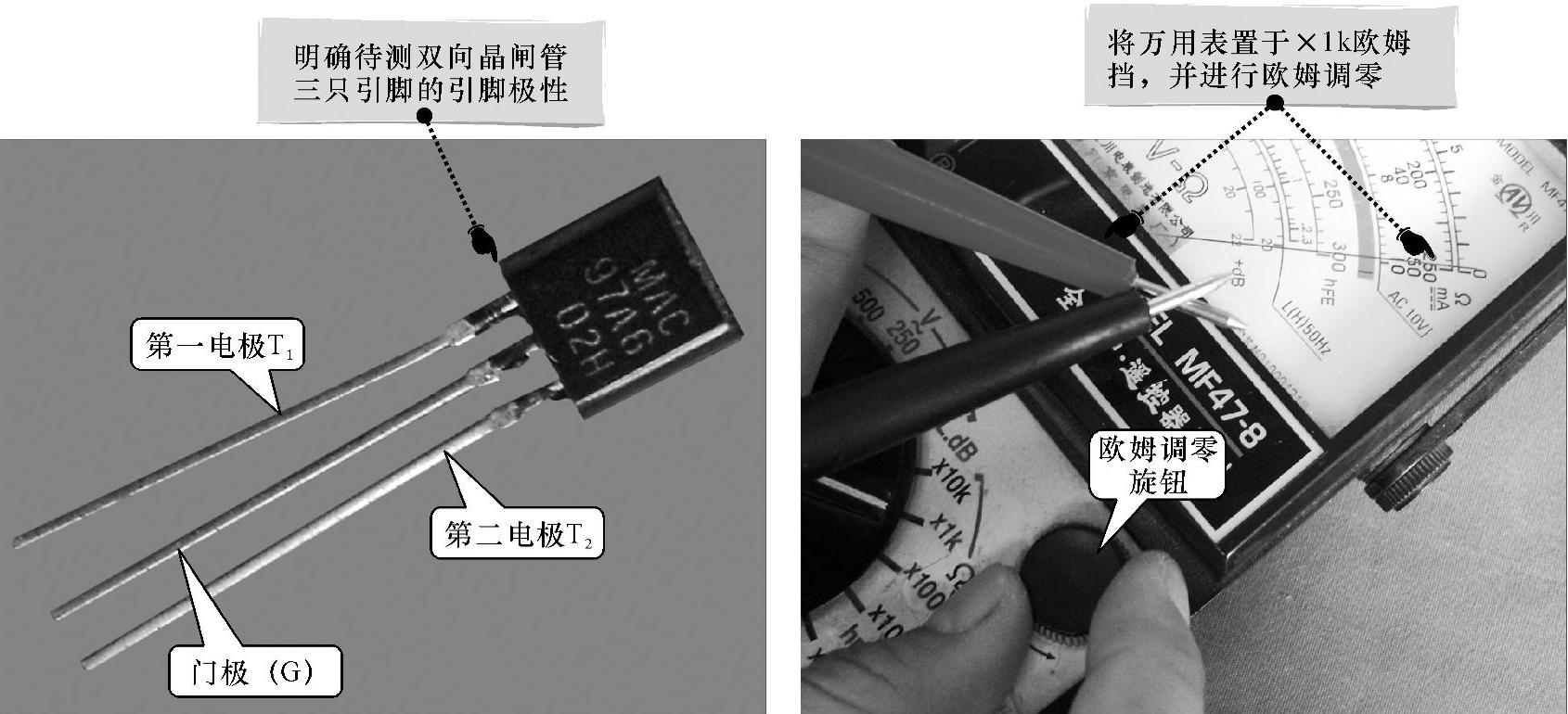

图8-24 明确待测双向晶闸管引脚极性，并调整万用表的挡位

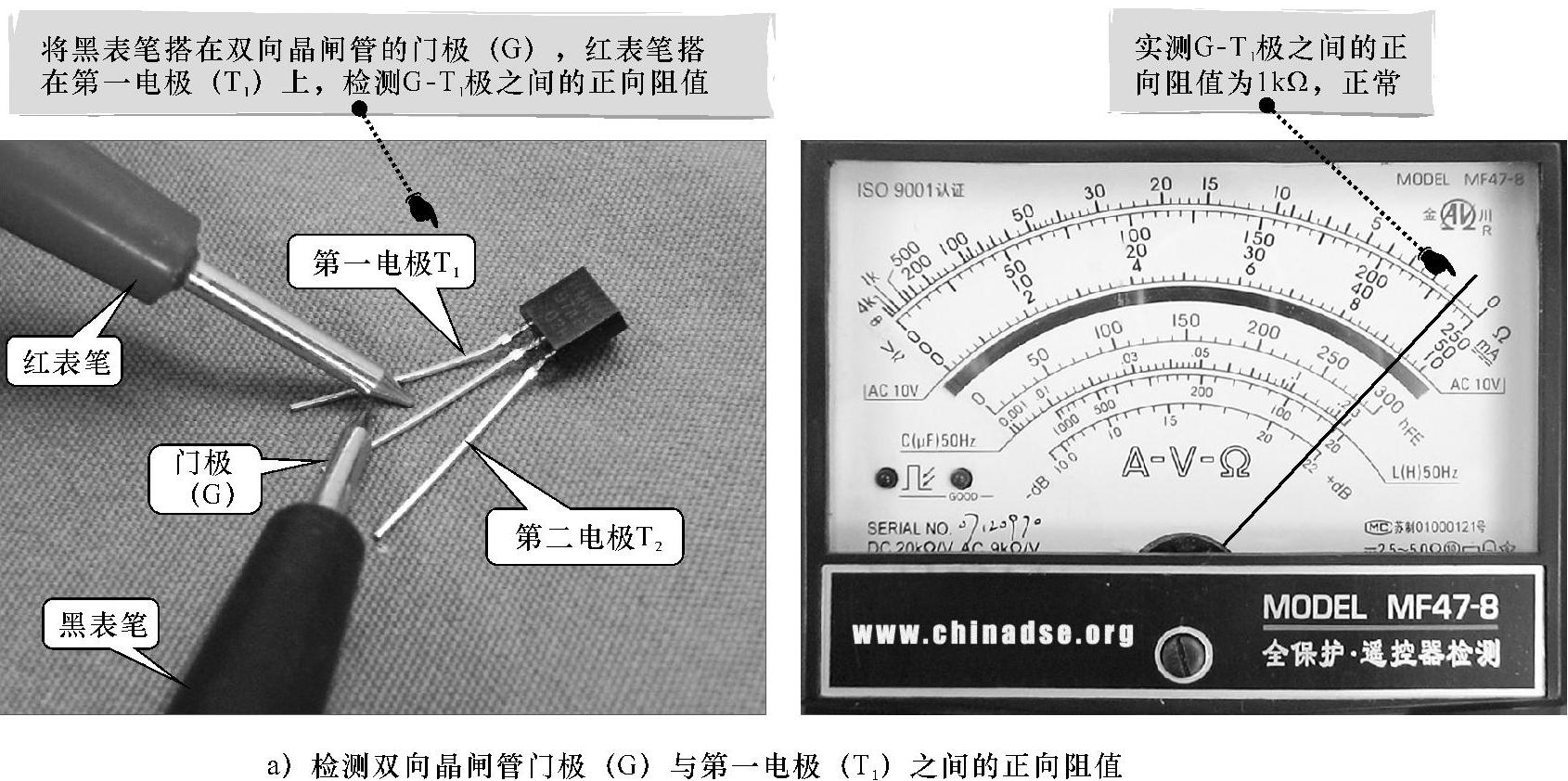

图8-25 检测双向晶闸管门极（G）与第一电极（T₁）之间的正反向阻值

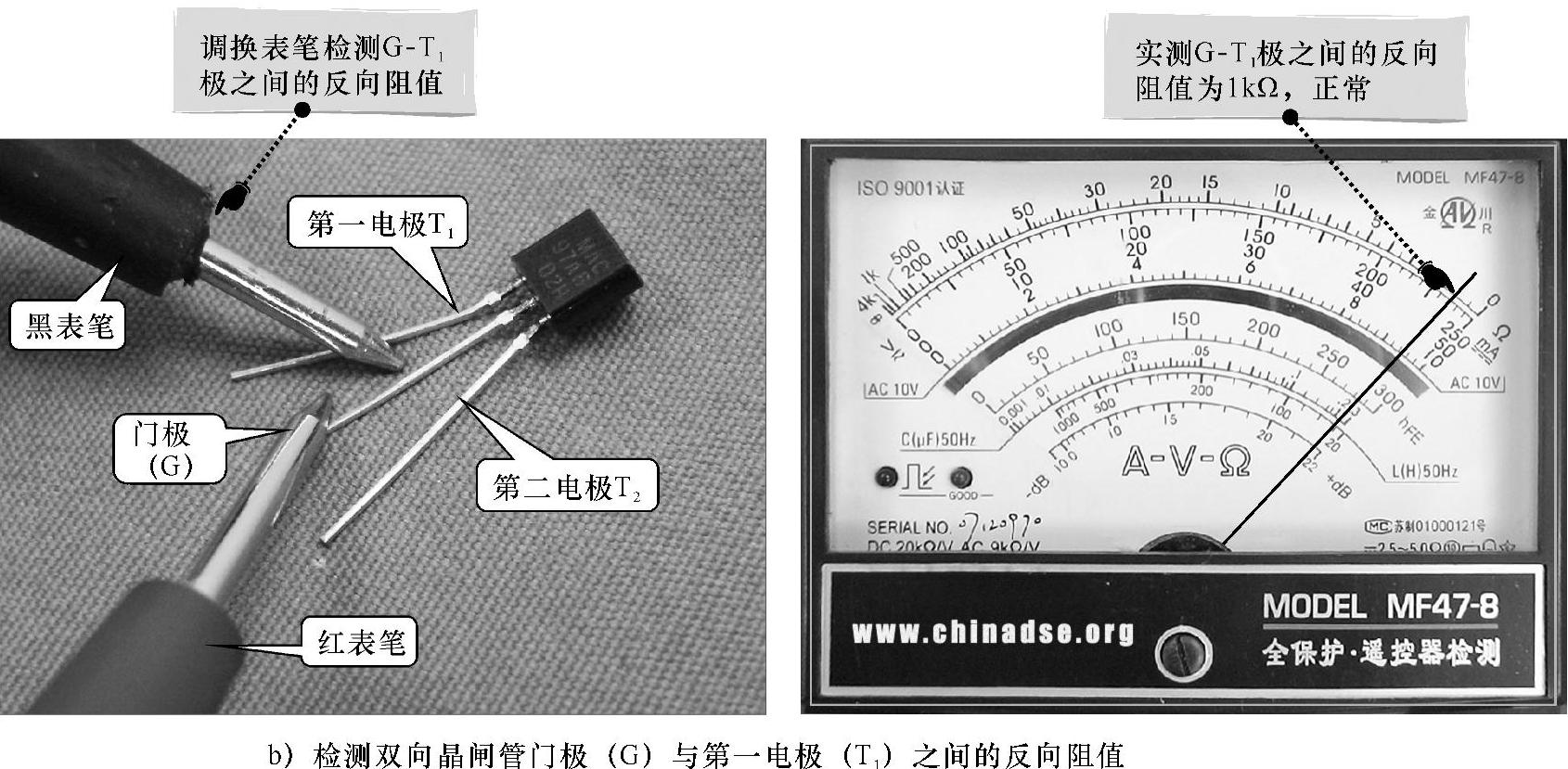

图8-25 检测双向晶闸管门极（G）与第一电极（T₁）之间的正反向阻值（续）

用万用表的红黑表笔分别检测双向晶闸管G极与T₁极、G极与T₂极、T₁极与T₂极之间的正反向阻值。

图8-25所示为检测双向晶闸管门极（G）与第一电极（T₁）之间的正反向阻值。

正常情况下，双向晶闸管门极（G）与第一电极（T₁）之间的正、反向阻值有一定的数值并且比较接近。若正、反向阻值趋于零或无穷大，说明该晶闸管已损坏。

图8-26所示为检测双向晶闸管门极（G）与第二电极（T₂）之间的正反向阻值。

正常情况下，双向晶闸管门极（G）与第二电极（T₂）之间的正、反向阻抗都为无穷大。若正、反向阻值较小，说明双向晶闸管有漏电或击穿短路的情况。(www.zuozong.com)

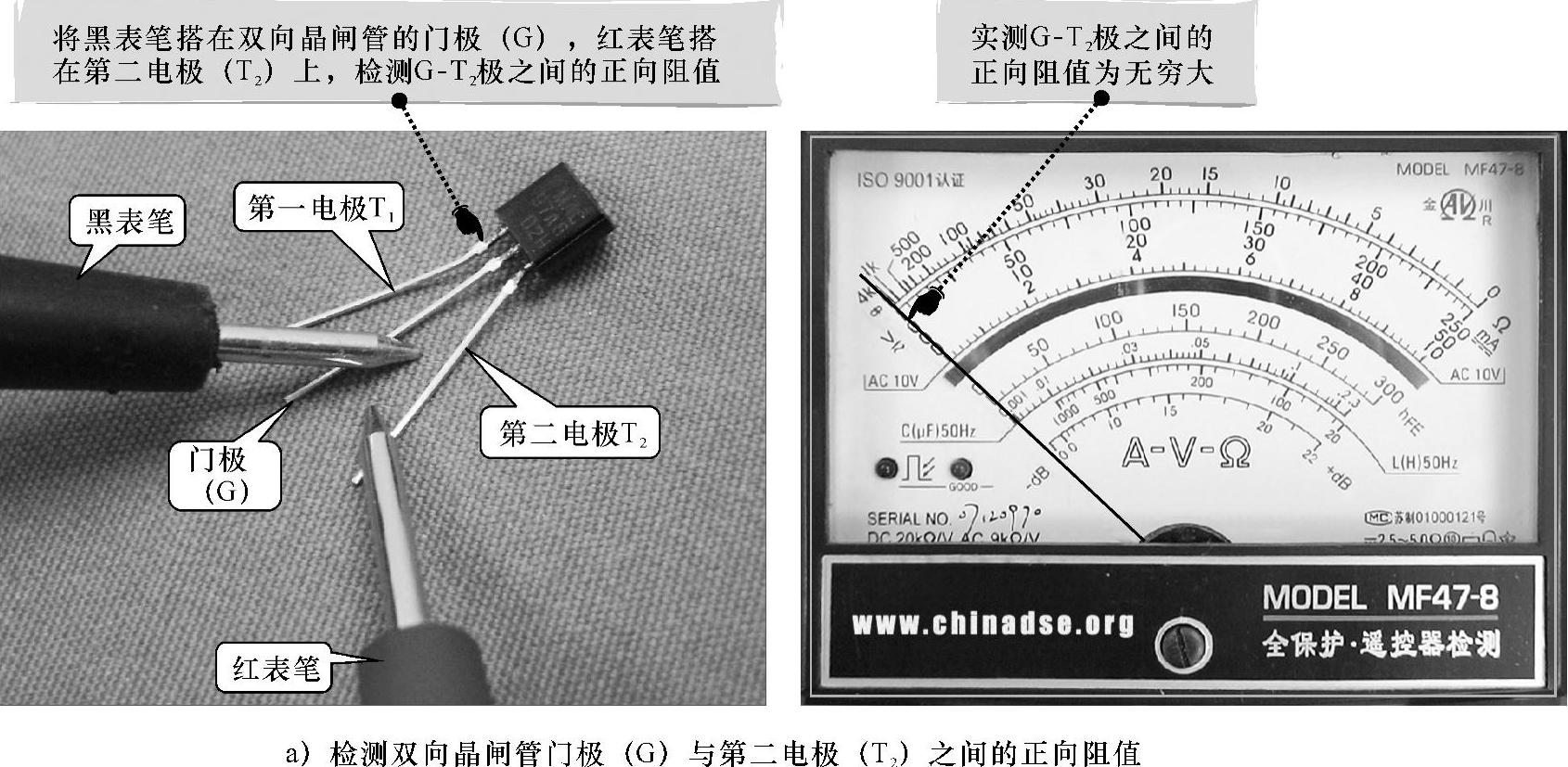

图8-26 检测双向晶闸管门极（G）与第二电极（T₂）之间的正反向阻值

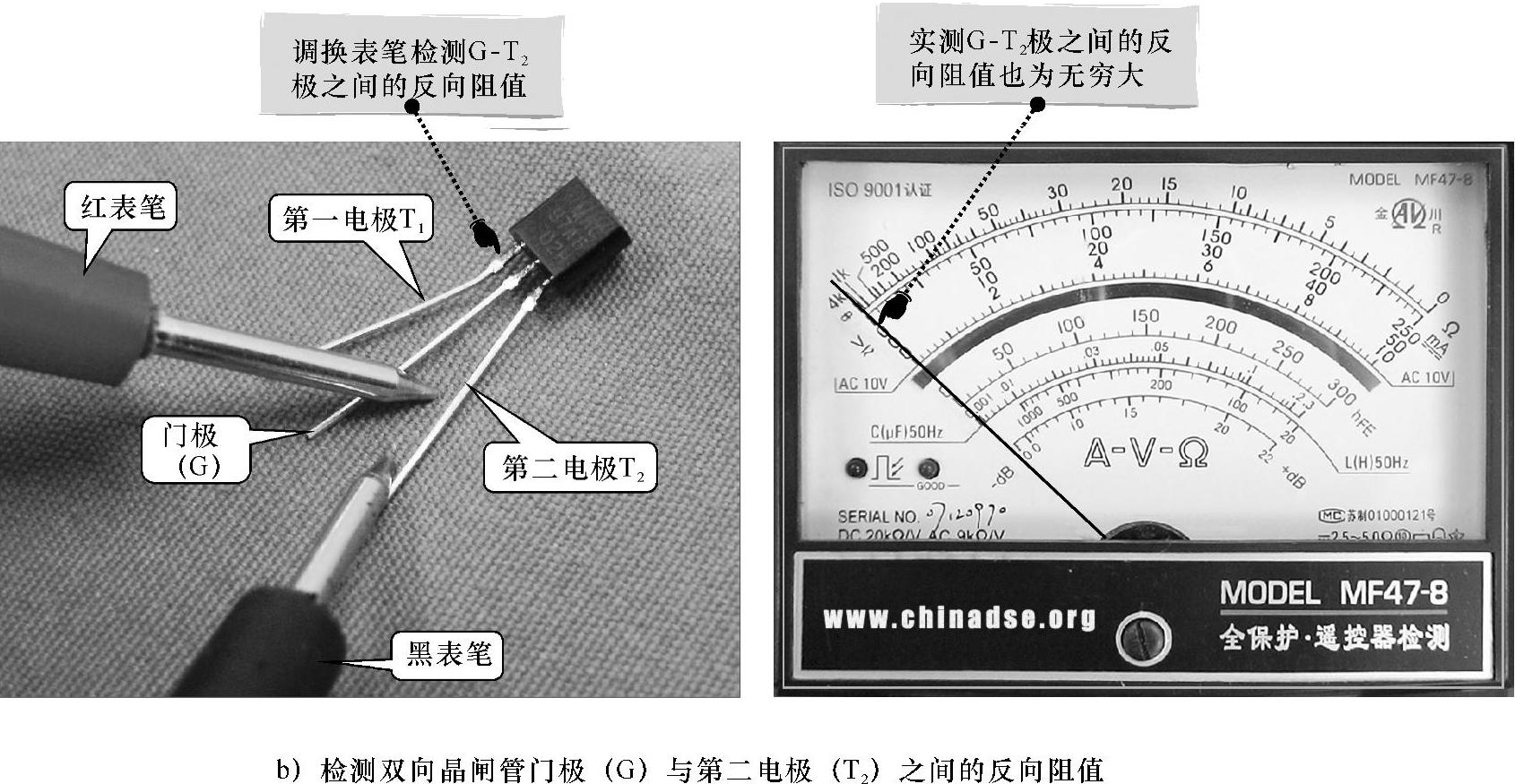

图8-26 检测双向晶闸管门极（G）与第二电极（T₂）之间的正反向阻值（续）

图8-27所示为检测双向晶闸管第一电极（T₁）与第二电极（T₂）之间的正反向阻值。

正常情况下，双向晶闸管第一电极（T₁）与第二电极（T₂）之间的阻值都为无穷大。否则，说明双向晶闸管已损坏。

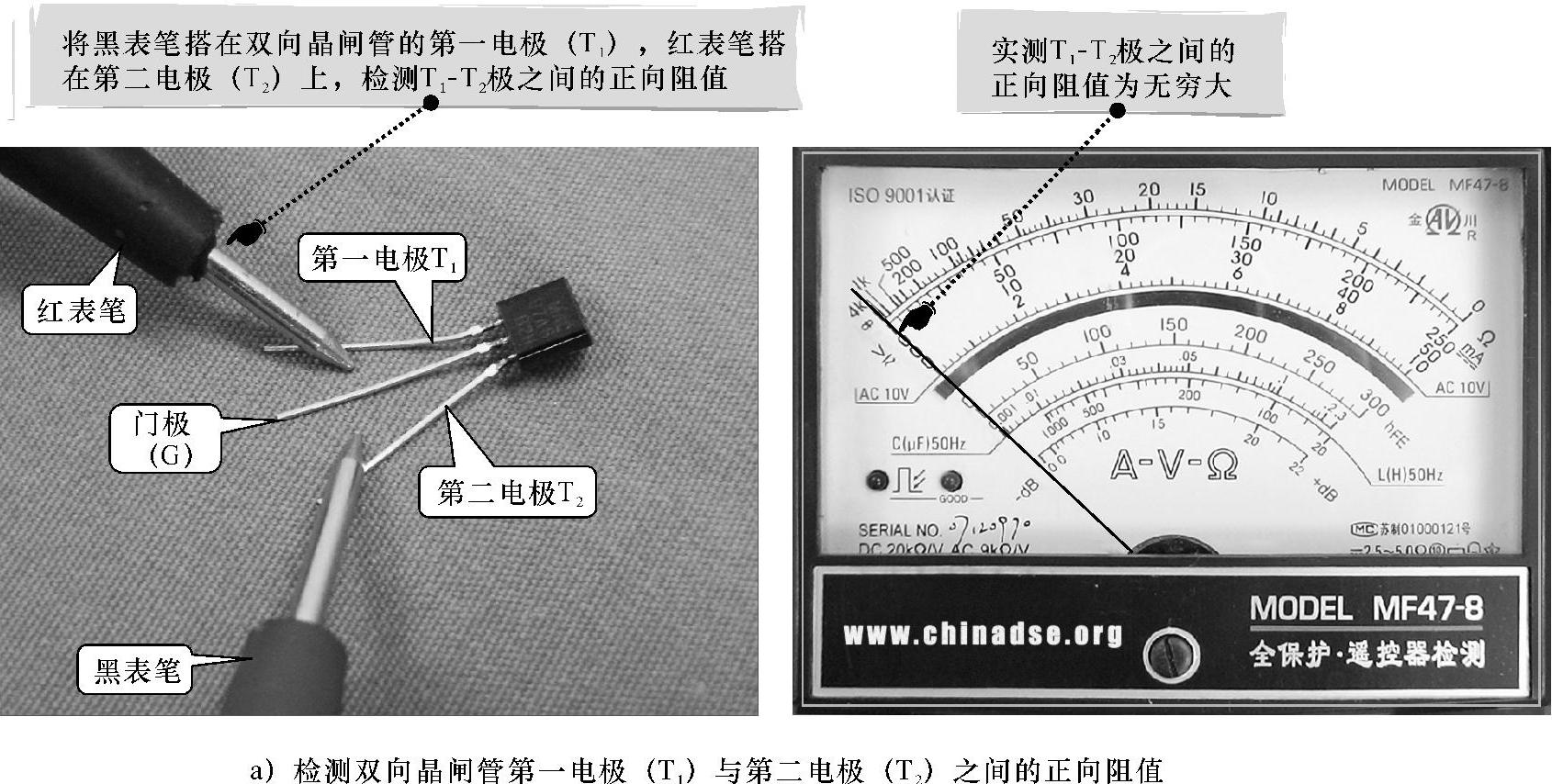

图8-27 检测双向晶闸管第一电极（T₁）与第二电极（T₂）之间的正反向阻值

图8-27 检测双向晶闸管第一电极（T₁）与第二电极（T₂）之间的正反向阻值（续）
