根据功率分类的实用项目方案

晶体三极管根据功率的不同，可将分为小功率晶体三极管、中功率晶体三极管和大功率晶体三极管三种。

（1）小功率晶体三极管

小功率晶体三极管的功率P_c一般小于0.3W，它是电子电路中用得最多的半导体器件之一。图6-8所示为小功率晶体三极管的实物外形。

小功率晶体三极管主要用来放大交、直流信号或应用在振荡器、变换器等电路中，如用来放大音频、视频的信号、或作为各种控制电路中的控制器件等。

（2）中功率晶体三极管

中功率晶体三极管的功率P_c一般在0.3～1W之间。图6-9所示为中功率晶体三极管的实物外形。

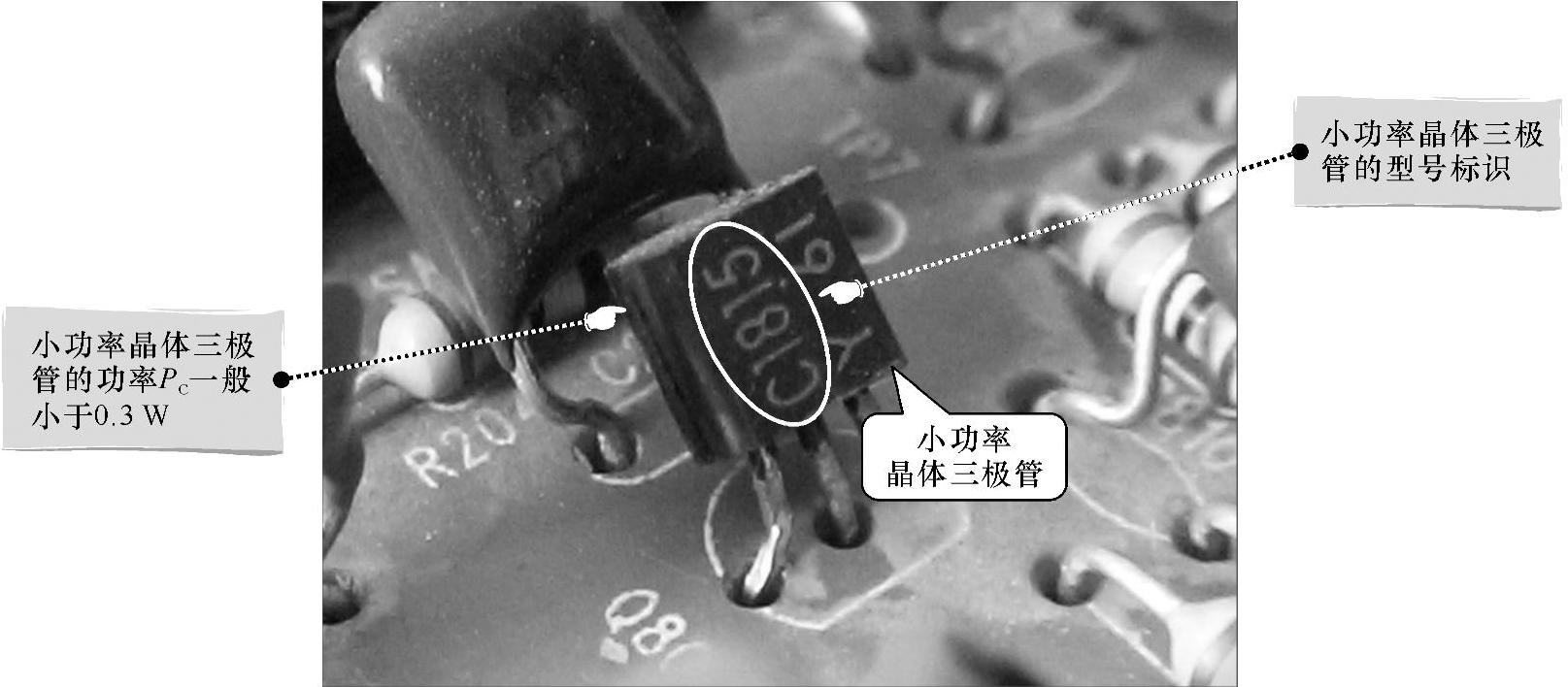

图6-8 小功率晶体三极管的实物外形

(www.zuozong.com)

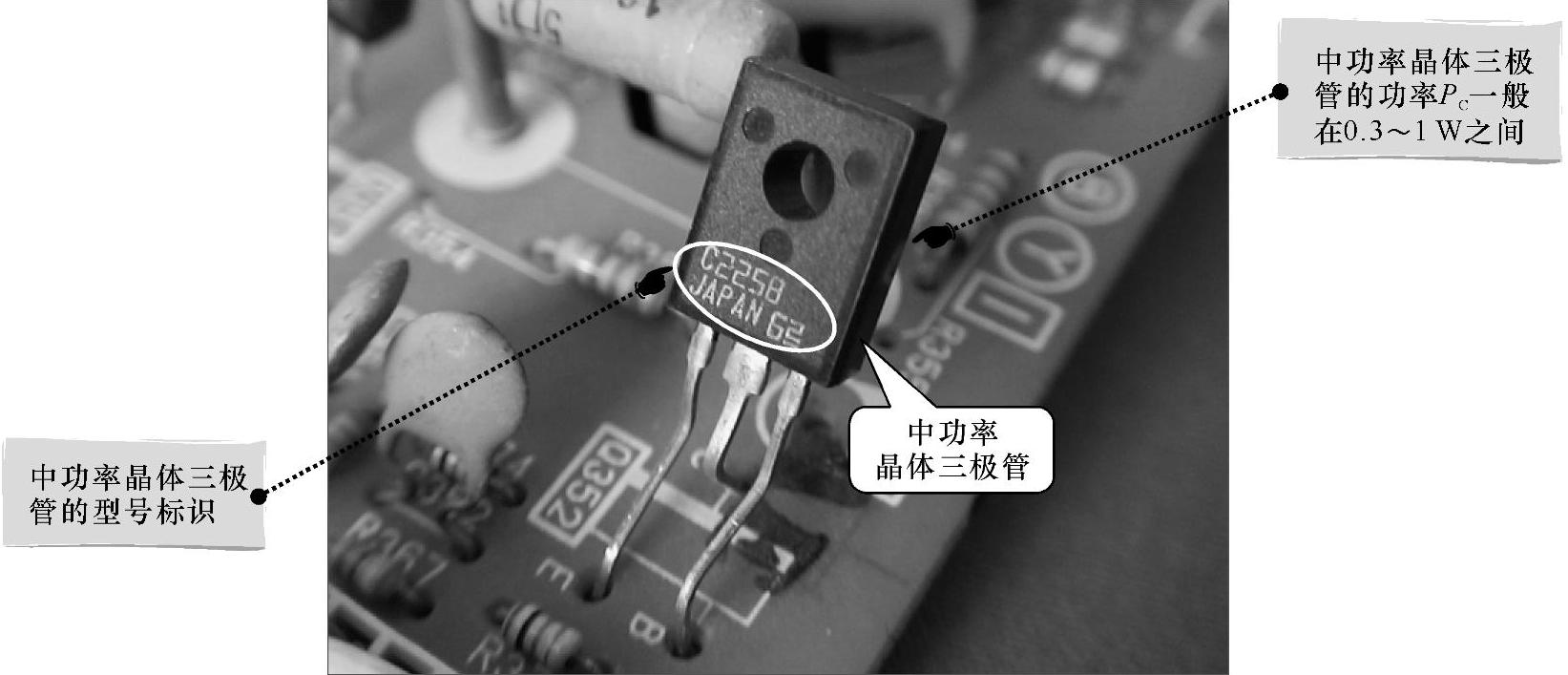

图6-9 中功率晶体三极管的实物外形

中功率晶体三极管主要用于驱动电路和激励电路之中，或者是为大功率放大器提供驱动信号。根据工作电流和耗散功率，适当的选择散热方式，有的晶体三极管本身外壳具有一定的散热功能，耗散功率较大就要另外附加散热片。

（3）大功率晶体三极管

大功率晶体三极管的功率P_c一般在1W以上。大功率晶体三极管的实物外形如图6-10所示，大功率晶体三极管由于耗散功率比较大，工作时往往会引起芯片内温度过高，所以通常需要安装散热片，以确保晶体三极管良好的散热。

通常情况下，大功率晶体三极管输出的功率越大，其体积越大，在安装时所需要的散热片面积也很大。

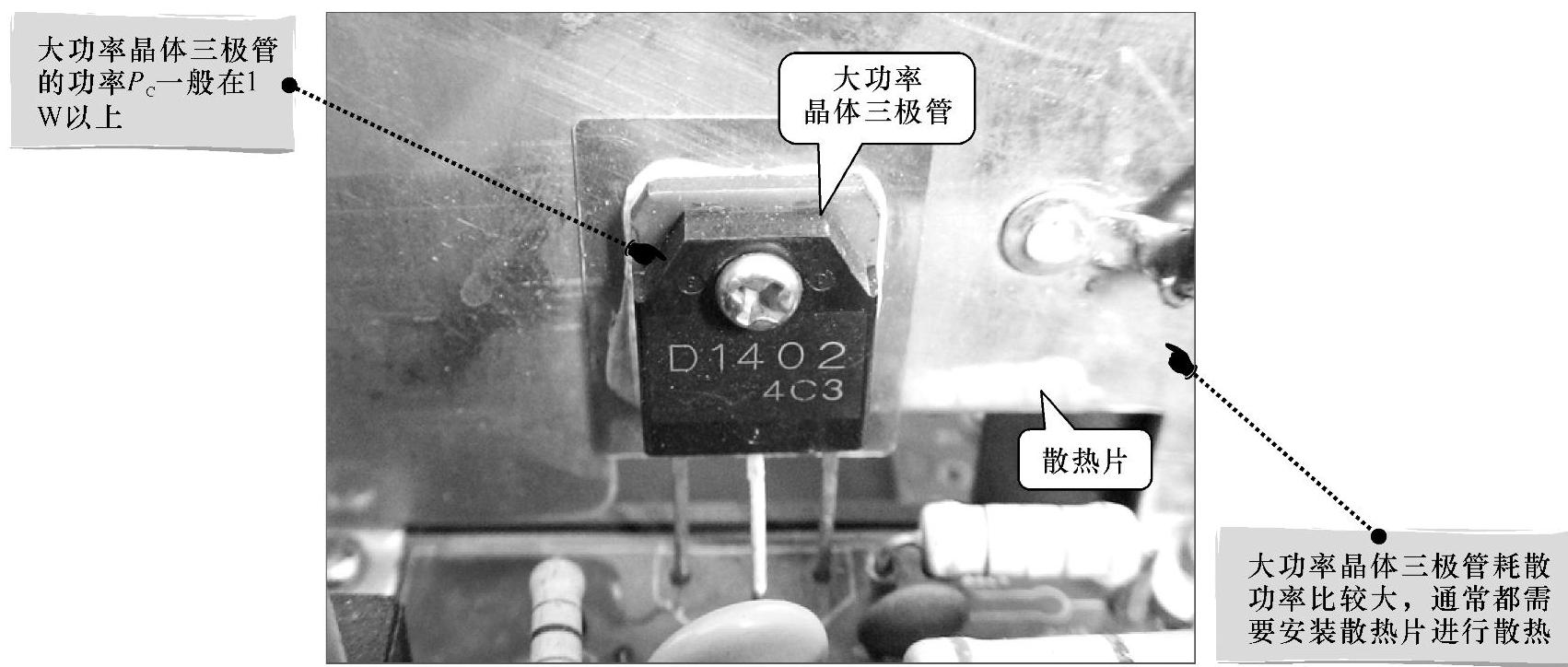

图6-10 大功率晶体三极管的实物外形
