解析整流二极管的面接触型结构设计原因

整流二极管的电路符号为“”，是一种具有整流作用的晶体二极管，即可将交流整流成直流，主要用于整流电路中。图5-8所示为整流二极管的实物外形。

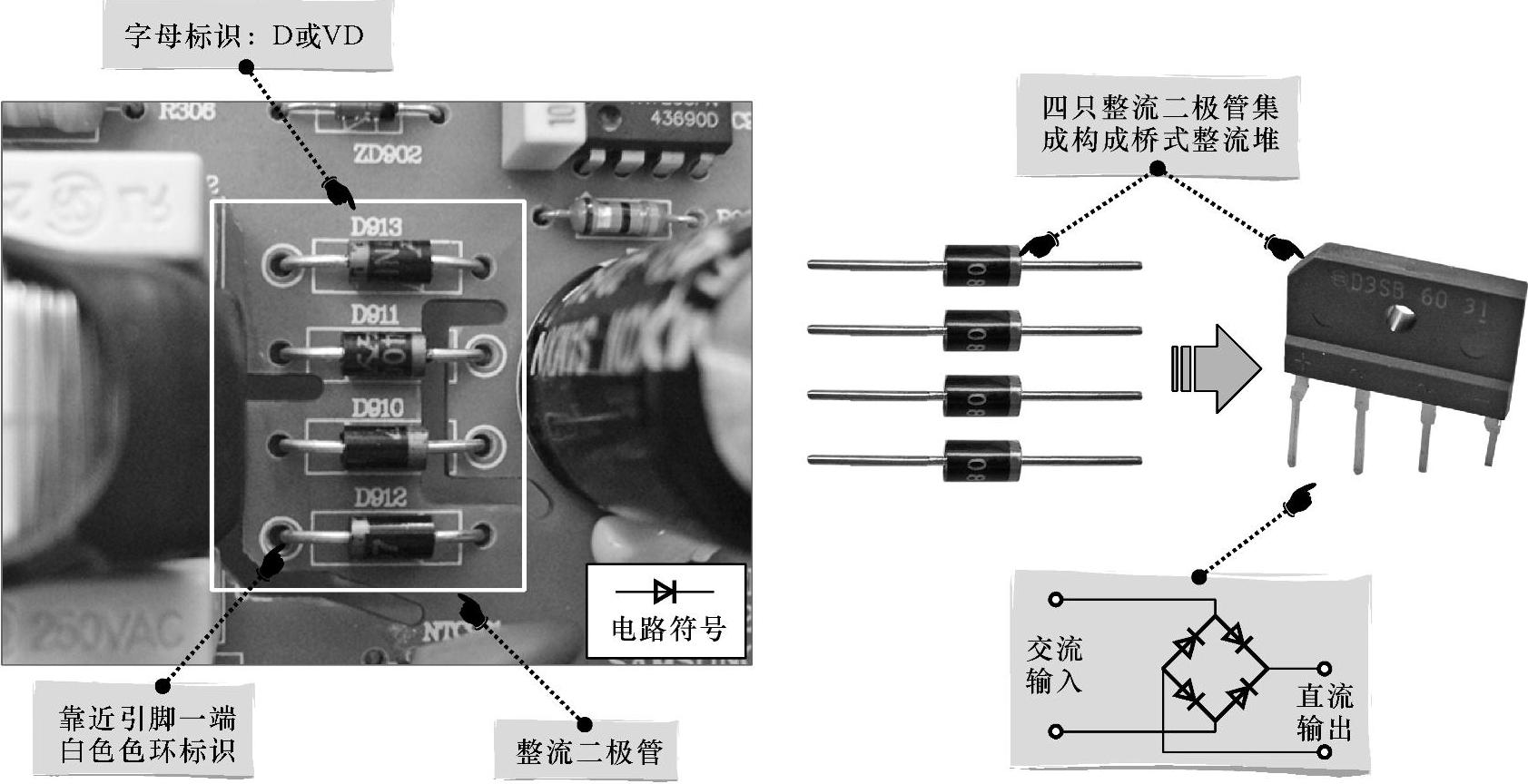

图5-8 整流二极管的实物外形

整流二极管的外壳封装常采用金属壳封装、塑料封装和玻璃封装三种形式。由于整流二极管的正向电流较大，所以整流二极管多为面接触型二极管，结面积大、结电容大，但工作频率低。

【专家热线】

Q：请问一下专家“面接触型晶体二极管”是什么意思？为什么整流二极管采用这种结构形式呢？

A：面接触型晶体二极管是指其内部PN结采用合金法或扩散法制成的晶体二极管，面接触型晶体二极管内部结构如图5-9所示，由于这种制作工艺中的PN结的面积较大，所以能通过较大的电流。但其工作频率较低，故常用作整流元件。(www.zuozong.com)

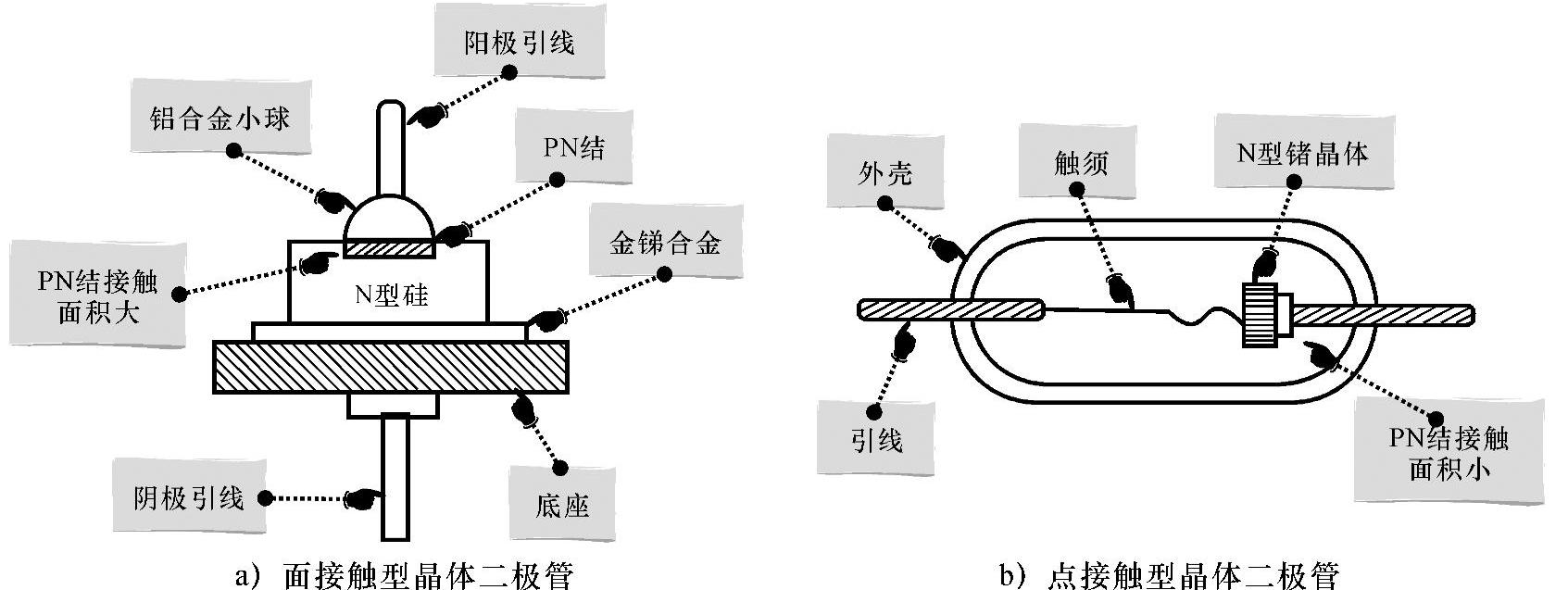

图5-9 面接触型晶体二极管内部结构

相对PN结面积较大的面接触型晶体二极管而言，还有一种PN结面积较小的点接触型晶体二极管，它是由一根很细的金属丝和一块N型半导体晶片的表面接触，使触点和半导体牢固的熔接而构成PN结。这样制成的PN结面积很小，只能通过较小的电流和承受较低的反向电压，但高频特性好。因此点接触型晶体二极管主要用于高频和小功率的电路，或用作数字电路中的开关元件。

【专家热线】

Q：请问一下专家，整流二极管多采用硅半导体材料制成，那么硅二极管和锗二极管有什么区别呢？

A：硅二极管和锗二极管因材料不同，性能也有所不同。一般情况下，锗二极管正向电压降比硅管小，锗二极管为0.2～0.3V；硅二极管为0.6～0.7V；锗二极管的耐高温性能不如硅二极管。
