如何正确识读电感器的参数信息？

识读电感器是学习电感器的重要环节，主要是指根据电感器本身的一些标识信息来了解该电感器的相关参数。

下面我们分别对直标法和色标法的电感器进行识读。

（1）直标法电感器的识读

直标法电感器的识读如图4-19所示，在识读直标法的电感器时，通常可以通过标识直接识读相关的参数。

图4-19 直标法电感器的识读

（2）色标法电感器的识读(www.zuozong.com)

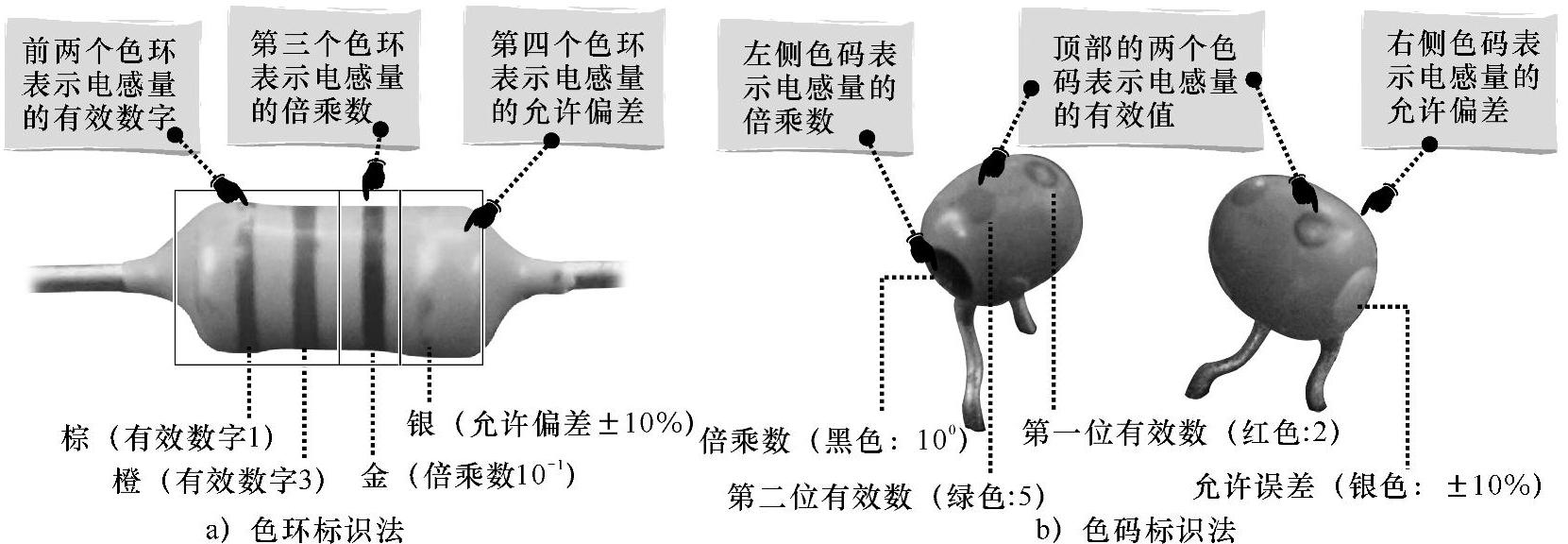

色标法电感器的识读如图4-20所示，在识读色标法的电感器时，可以发现该类电感器表面有很多不同的颜色进行标识的。

图4-20 色标法电感器的识读

识读色标法的电感器时，不同颜色的色环或色码代表的含义不同，相同颜色的色环或色码标识在不同位置上的含义也不同。

根据上述原则可知，图4-20a中色环电感器上标识色环颜色依次为：“棕橙金银”。“棕色”表示有效数字1；“橙色”表示有效数字3；“金色”表示倍乘数10^-1；“银色”表示允许偏差±10％。因此该电感器的电感量为：13×10^-1μH±10％＝1.3μH±10％（识读电感器电感量时，在未明确标注电感量单位时，默认为μH）。

图4-20b中电感器顶部标识色码颜色从右向左依次为：“红绿”分别表示第一位、第二位有效数字“2、5”，左侧色码颜色为“黑”表示倍乘数10⁰，右侧色码颜色为“银”表示允许偏差±10％。因此该电感器的电感量为：25×10⁰μH±10％＝25μH±10％（识读电感器电感量时，在未标识电感量单位时，默认为μH）。
