厂房矩形控制网优化方案

根据厂区施工控制网（建筑方格网）测设厂房矩形控制网，如图9.1 所示，A、B、C、E、F、G 为厂区建筑方格网点，其坐标已精确测定；P、Q、R、S 四点为厂房矩形控制网的控制点，称为厂房控制桩，其设计坐标可由设计图上得知；H、I、J、K 四点为厂房的房角点，其设计坐标也可从设计图上查取。厂房矩形控制网的边线到厂房轴线的距离为4 m，厂房控制桩S、P、Q、R 的坐标，可按厂房角点的设计坐标，加减4 m 算得。

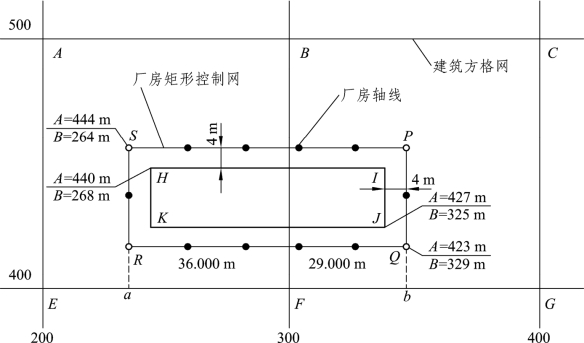

图9.1　用建筑方格网测设厂房矩形控制网

厂房矩形控制网测设方法如下：

1）计算测设数据

根据厂房控制桩S、P、Q、R 的坐标，计算利用直角坐标法进行测设时，所需测设数据，计算结果标注在图9.1 中。

2）厂房控制点的测设(www.zuozong.com)

（1）从F 点起沿FE 方向量取36 m，定出a 点；沿FG 方向量取29 m，定出b 点。

（2）在a 与b 上安置经纬仪，分别瞄准E 与F 点，顺时针方向测设90°，得两条视线方向，沿视线方向量取23 m，定出R、Q 点。再向前量取21 m，定出S、P 点。

（3）为了便于进行细部的测设，在测设厂房矩形控制网的同时，还应沿控制网测设厂房柱列轴线控制桩，如图9.1 所示。

3）检查

（1）检查∠S、∠P 是否等于90°，其误差不得超过±10″。

（2）检查SP 是否等于设计长度，其误差不得超过1/10 000。
