微机系统安装要点及注意事项

（1）机房设备的安装：机房的地板、接地参见第六章第九节的内容，参见图6-196～图6-203。

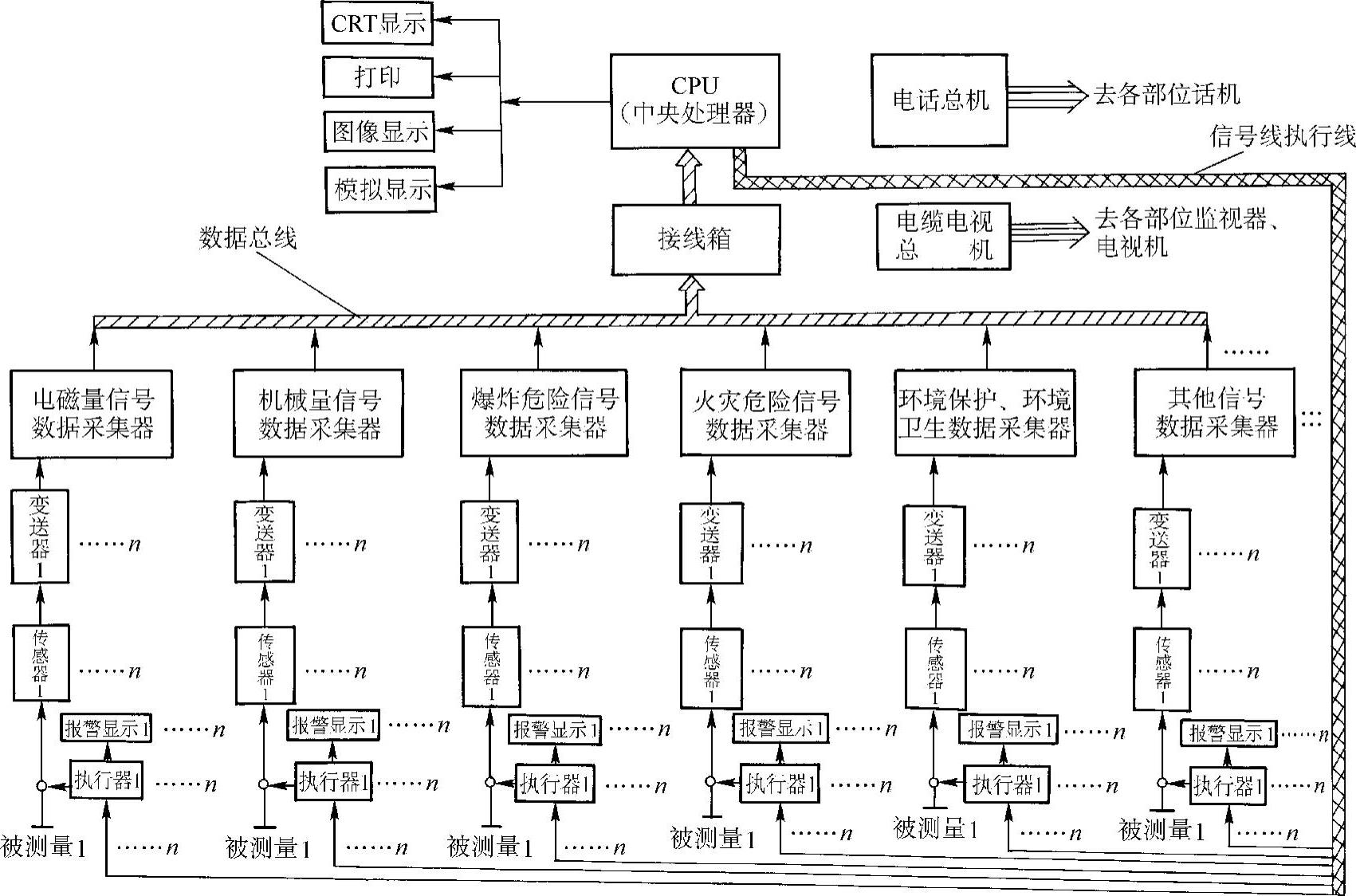

图16-75 微机系统安装示意图

主机、外围设备、电源装置、监控屏、通信设备安装同前。

（2）电缆的敷设同前，一般可用0.5、1.0、1.5mm²的普通铜芯绝缘导线或控制电缆，易受干扰的信号线应用屏蔽线或同轴电缆。

（3）数据收集站应安装在监控单元的现场，如锅炉房、泵房、配电间、消防中心、机房等，安装方法及要求同配电箱。

（4）检测元件应安装在现场，并用相应的变送器变成标准信号输入数据收集站。标准信号由系统设备设定，有0～20mA、0～10mA、4～20mA几种，系统信号必须统一。

1）电流、电压、频率、功率等参数由配电屏经变送器取得。

2）温度一般由热电偶（高温）、热电阻（中、低温）经温度变送器取得。

3）湿度一般由湿度计经湿度变送器取得。

4）流量一般由孔板经流量变送器或差压变送取得。(www.zuozong.com)

5）压力一般由膜盒、霍尔片经压力变送器取得。

6）液位一般由差压变送器取得。

7）机械量一般由电容变送器取得。

8）有关数据的输入一般由各键盘输入。

所用的变送器其输出信号应与系统一致且匹配。

（5）数据收集站将引入的标准信号变成数字信号，采用低频传输以免干扰。一般采用两芯双绞屏蔽线穿管敷设或采用防火信号电缆在竖井或线槽内敷设。

（6）执行元件的安装应在机械安装人员的配合下进行。

有关检测元件及变送器的安装应按GB 50093—2002《自动化仪表工程施工及验收规范》执行。

系统安装完毕后，应组织技术人员仔细检查、核对线路的敷设及接线正确与否，检查元件安装是否正确，所有传感器、探测器、变送器等一次元件及所有设备应经试验测试合格，并单体模拟试验测试变送器的输出信号及数据收集站的输出信号，完全正确后，才能引入主机，与主机的接口进行连接，使信号进入主机。
