前端设备包括频道放大器、衰减器、调制器、混合器、分配器、电源等，其中频道放大器有时装在天线上。一般情况下，将元件装在铁箱或木箱之内，和照明箱一样，称作前端箱，系统大的有时则做成柜式。
前端箱通常安装在直对屋顶天线位置的走廊墙上，距天线的距离越近越好，其通往屋顶及各个单元的管路和箱壳已在配合土建时预埋。像安装照明箱的二层底一样将元件固定在底板上，见图16-64。
前端的设计方案很多，是根据接收频道的多少，信号的强弱，功能的多少等因素决定的，现介绍几种常见的形式，见图16-65。柜式前端一般安装在机房内。
前端箱元件安装好后，把输入、输出电缆以及电源线从板后穿过二层底的进线孔，留有一定的余量后把同轴电缆的端部装上插头，插头和电缆的连接要用电烙铁锡焊，线芯与中心柱焊接，屏蔽层与外圈焊接，焊接必须良好。然后把插头按图纸要求插到各个元件上去。
电缆电视系统线路的连接都是用专用插头连接的，插入时应比较困难，这说明连接紧密可靠，插接损耗小，否则应更换插头。
再把电源接到放大器，混合器等元件相应的电源接线柱上去。
最后将二层底装入箱内用螺丝固定，要注意同轴电源不要压死，避免死弯、弯曲半径应大于外径的5～10倍。电源线要绝缘良好，最好用有屏蔽层的铜绞线，屏蔽层可靠接地。箱门应严实。
明装前端箱要求同上，电缆要排列整齐牢固。
前端箱安装应注意以下几点：
（1）前端箱应设置于干燥，防水（雨）、防尘、无振动、无干扰的便于维修测试的场所，尽可能地靠近天线，一般不应超过15m。当场强较弱时天线放大器应尽量装在天线杆上，与天线保持不大于3m的距离。
（2）前端箱应置于动力线路（大电流线路）2～3m以外的地方。标高1.4m以上，必须上锁，壳体可靠接地。(www.zuozong.com)
（3）电源应由系统单独供电，一般不应与其他回路混装，熔丝不大于2A。
（4）安装好后应将电源接通，测试各频道、各元件输出端的电平，应与系统设计相符。一般应在90dB左右，否则系统不正常，应查明原因。
图16-64 前端箱安装示意图

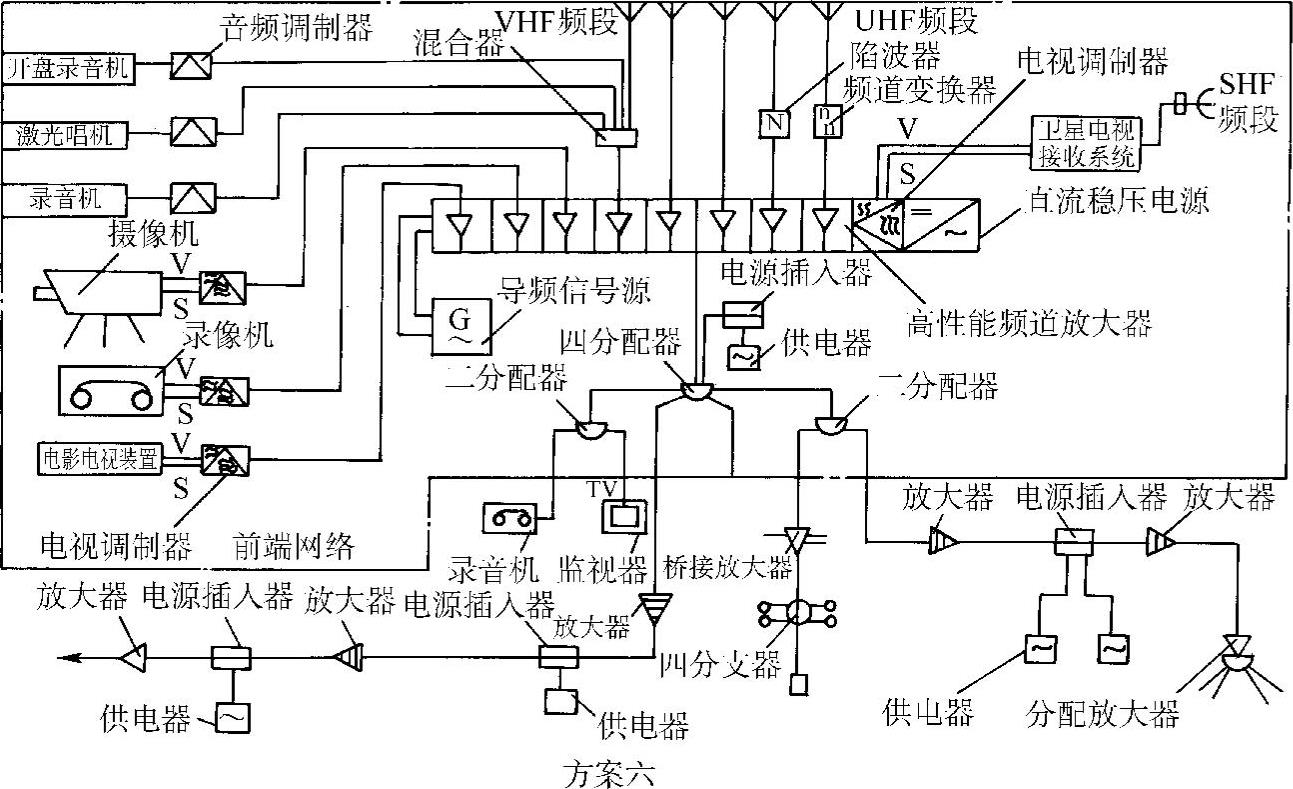

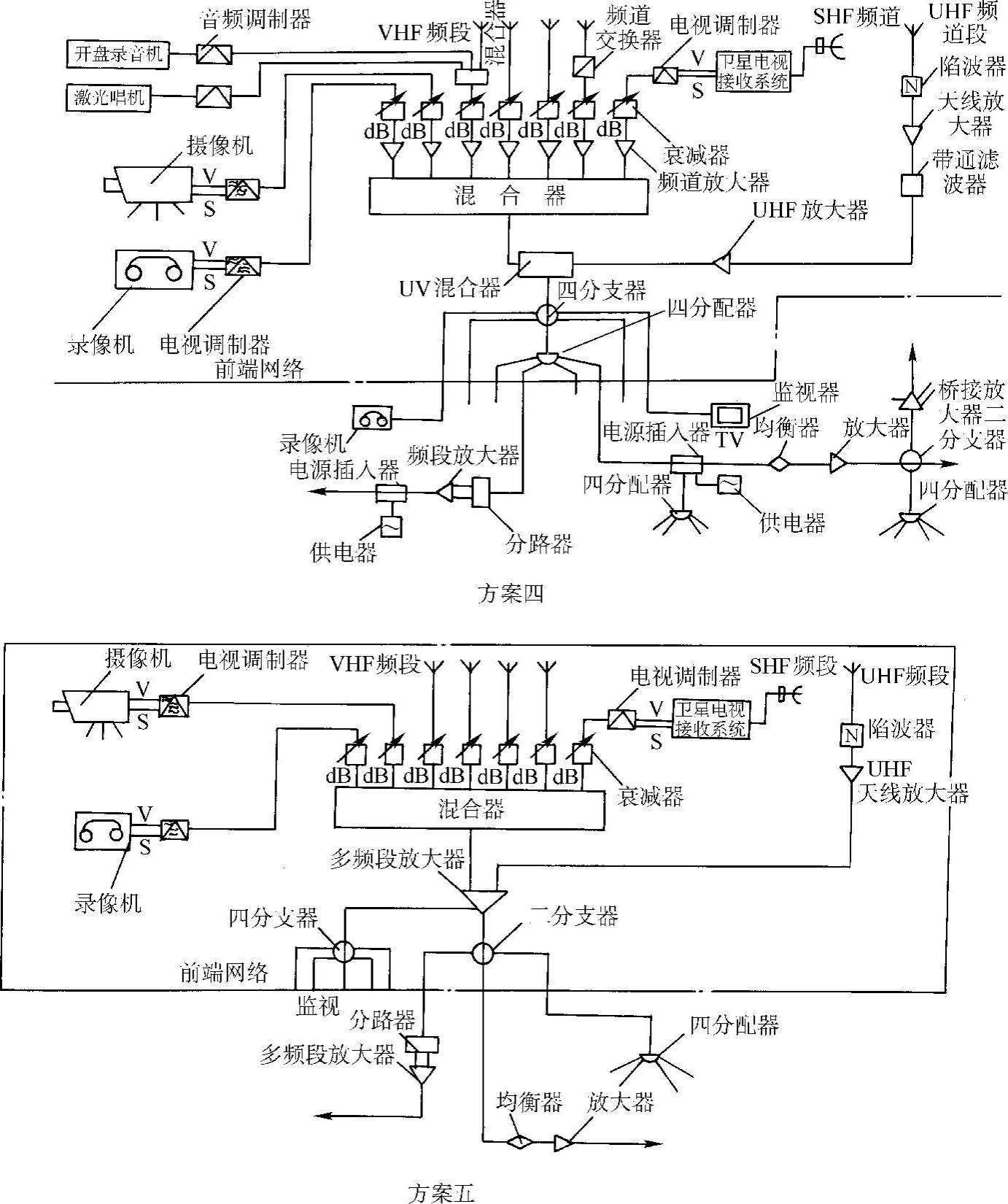

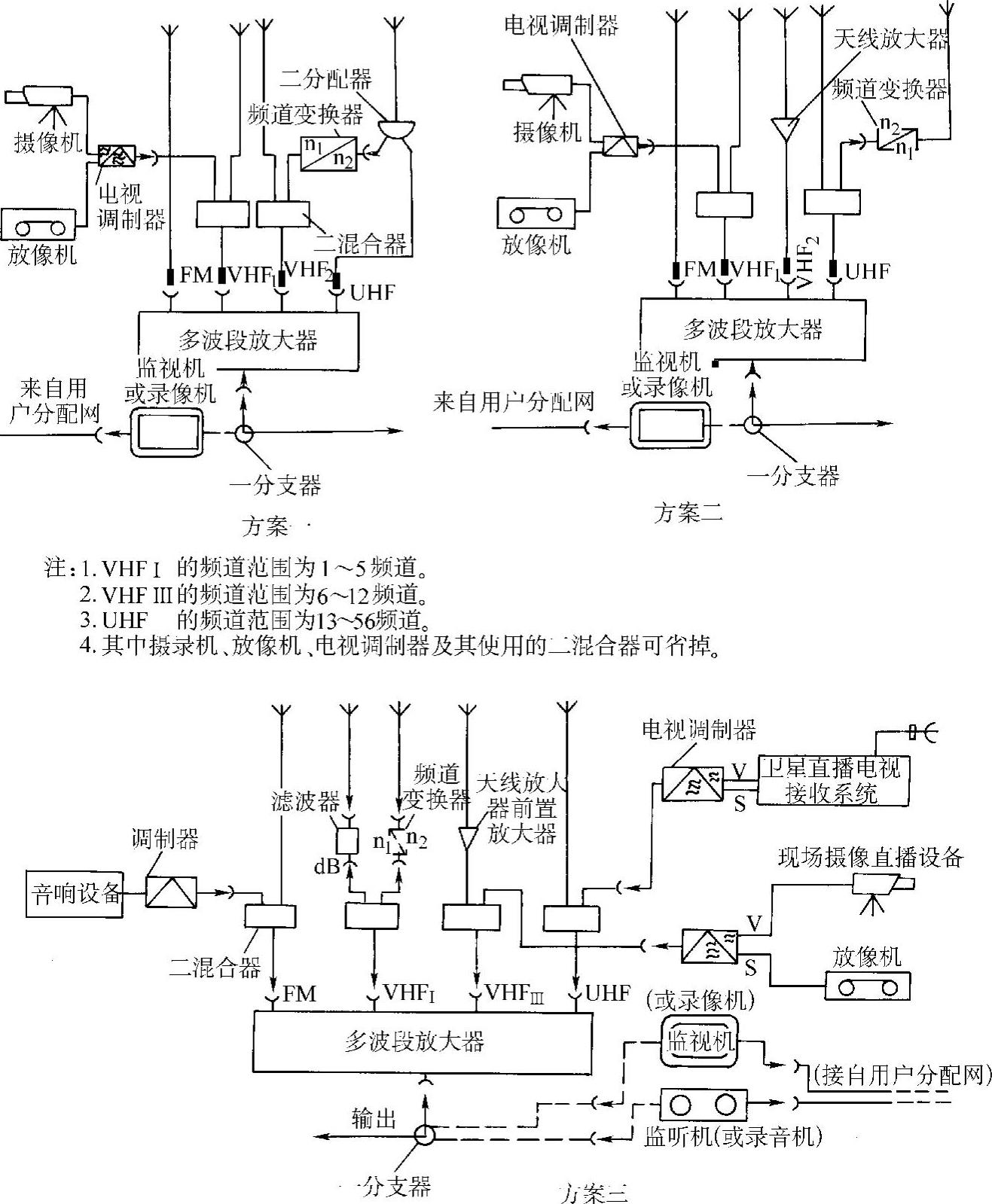

图16-65 前端设计方案
图16-65 前端设计方案（续）
图16-65 前端设计方案（续）
