区域报警控制器的安装及接线注意事项

区域报警控制器的安装方式分暗装、明装两种、暗装同照明配电箱、标高1.5m：明装有三种方式，见图16-6。其壁挂式安装标高1.5m，落地式安装应高出地干0.1～0.2m，同配电柜。明装时，其端子箱是暗装的，方法同照明箱：区域报警器的电源是由系统中消防电源供给的、严禁用电源插头，通常由集中报警器或消防中心引入，同时在该处应设置UPS，UPS的容量由报警装置的容量选样。

下面着重讲一下区域报警器的接线方及安装注意事项：

图16-6 明装示意图

（一）引入控制器的电缆或导线接线的总体要求

（1）配线整齐、避免交叉，并应固定牢固；

（2）电缆芯线和所配导线的端部均应标明编号，字迹清晰不易退色并与图纸一致；

（3）端子板的每个接线端子上接线不得超过两根；

（4）电缆线芯和导线应留有不小于200mm的余量；

（5）导线应绑扎成束；

（6）导线引入控制器后，应将进线管处封堵。

（二）多线制区域报警器的接线方法

各种型号的报警器输入输出端的接线不尽相同，现以常见的举例说明，见图16-7，同时把另种报警器不同的接线方法列出，供读者参考。

（1）将所有输入输出导线或电缆线按接线位置留下余量，把多余的长度剪去，剥去绝缘，露出10mm线芯，然后镀锡，并准备好异型管端子号。接线前先套入端子号，接时要拧紧螺钉，但不要使线芯受到机械损伤。接线要准确，不得有误。

（2）将各探测器回路的电源线按正、负（红、黑）接在报警器直流电源输出的正、负端子上。

（3）将各探测器信号线（黄）按顺序号或房间序号一一接在报警器信号线输入的端子上，同时将检测线（绿）按顺序号一一接在报警器输检查输入的端子上。

（4）单独使用的区域报警器还应将手动火警按钮线和外接警铃线接好。

（5）凡是没有接探测器的输入端应接终端器，终端器一般为4.7kΩ电阻或一个二极管与36kΩ电阻并联，接线端子应按说明书要求进行，一般接在对应的信号线端子和检测线端子上。

（6）区域报警器的输出（至集中报警器的接线）线一般分两种，对于大系统来讲，先将其引入弱电竖井内的接线端子箱内，由端子箱引入集控器或消防中心；对于小系统来讲则是经管路或线槽直接引入集控器。区域报警器的电源（220V）是由集中报警器或消防中心集中提供的，并备有UPS。

大系统在竖井内端子箱的接线见图16-8。

小系统的接线见图16-9。

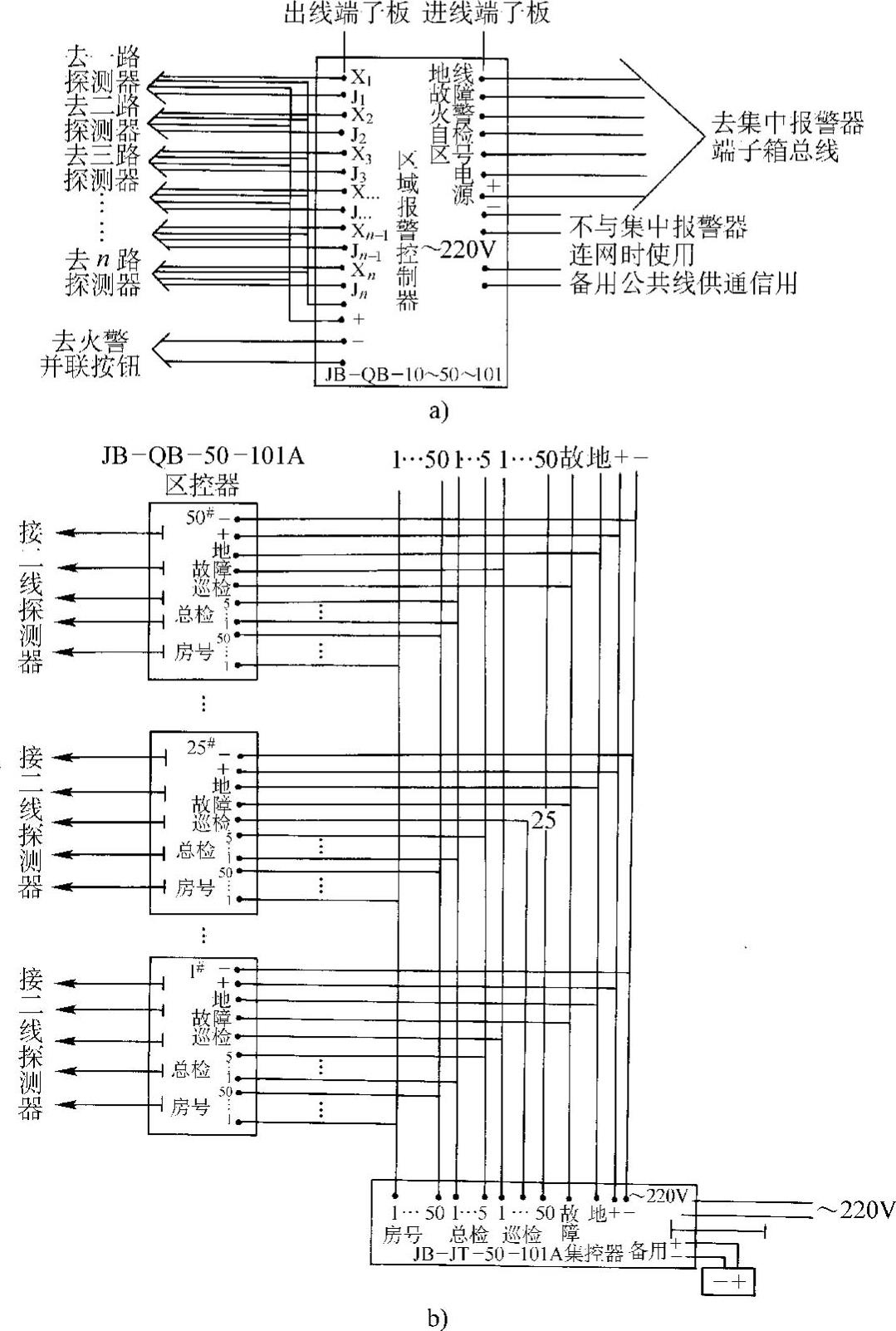

图16-7 多线制区域报警器的接线示意图

a）JB-QB-10～50-11区控器 b）～50-101A区控器

（三）微机总线制区域报警器的接线方法

微机总线制区域报警是与编码探测器对应的，其产品型号很多，现仅以JB-TB-W-101微机四线制通用火灾报警器和H8400系列微机二线制火灾报警器为例，说明接线方法。但是，这里要提请读者注意，由于产品的不同，接线方法也不尽相同，因此各种型号的控制器接线必须按照厂家提供的说明书进行。

（1）JB-TB-W-101微机四线制通用火灾报警器的接线JB-TB-W-101可用做区域报警器，也可用做集中报警器，其工作状态由机内开关设定。

1）工作状态的设定工作状态设定由开关K₂完成，K₂为一七位二进制编码器，同前。状态的设定应按下表预置，见表16-4。

图16-8 竖井内端子箱的接线

图16-9 小系统的直接接线

表 16-4

(www.zuozong.com)

注：“1”指开关在“ON”位置。

“0”指开关在“OFF”位置。

“×”表示开关在任意位置。

编码开关位置见图16-10。

图16-10 JB-TB-W-101编码开关位置示意图

2）编码开关：编码开关位置见图16-10中的K₁，用做区控器时用此开关进行二进制编码，方法同探测器的编码。但是一般情况下，定货时可由厂家根据用户要求将编码固化，编码范围为0～127，中间可出现空号，也可自行编码。

3）接线：用做区控制器时接线包括两个部分：

①输出线共有六根，分别对应接在相应的端子上，其中“＋24V”、“S”、“CP”和“－”是供系统中四线制编码探测器接线用的，“火警”线和“故障”线是供显示器用的，显示器接线时还要用到“CP”线和“－”线，见图16-11。

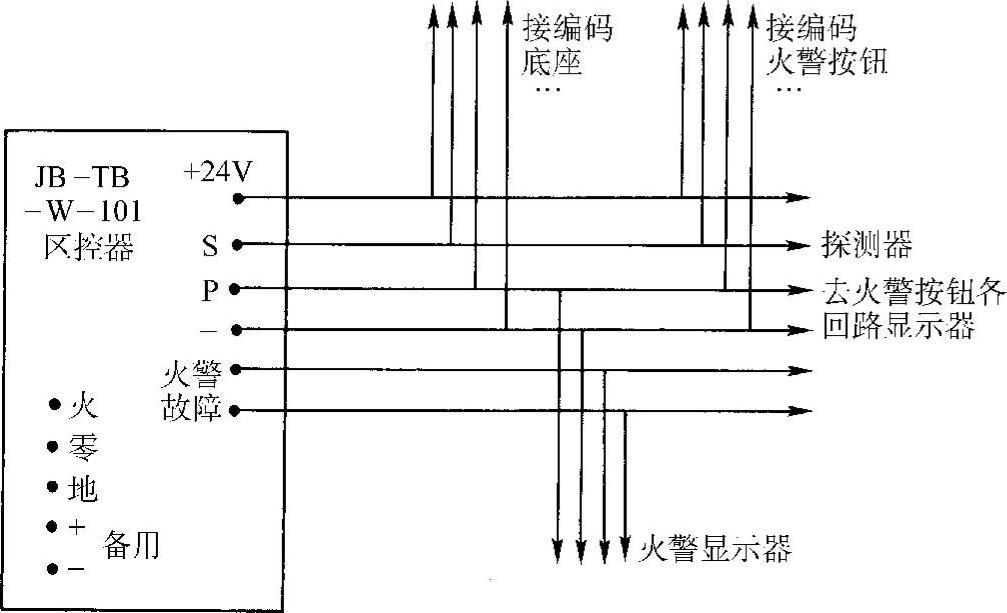

图16-11 JB-TB-W-101区域报警器输出线的接线

如果不与集控器连接而单独使用，还应将其主电源的三个端子分别对应于交流220V的“火”、“零”、“地”接好，将备用电源的“＋”极“－”极与端子对应接好即可。

如果与集控器连接，则应按输入线连接方法连接。

②输入线共有六根，分别对应接在相应的端子上，“＋”、“－”、“信号”、“巡检”、“同步”、“数据”，见图16-12。

图16-12 JB-TB-W-101区域报警器输入线的接线

4）火灾报警显示器的接线：JB-BX-W-101火灾报警显示器是与区控器配套使用的显示设备，一般与区控器安装在同一室内，将火警或故障的区、位号显示出来，并有声光信号及手动消音钮等。每台显示器可监测32个地址的火警信号。

显示器的接线见图16-13。

图16-13 JB-BX-W-101火警显示器的接线

显示器设置了一个两位拨码开关，可用来区分显示报警的区域，将开关拨向“ON”的位置为“1”，将开关拨向“OFF”的位置为“0”，可用表16-5中的拨码位置确定监控的部位。

（2）H8420系列微机二线制区域报警控制器的接线H8420共有六组端子：

1）与集控器连接的端子有JT、PV、JG、JR，分别对应于集控器总线连接。

2）与显示器连接的端子X₁～X₆，其X₁X₂、X₃X₄、X₅X₆分别接显示意H8440。

3）输出接点HSC，可与外接继电器连接，20V、20mA，1～12端子作用等同。

4）总线端分五路，分别接二线制探测器。

5）火警继电器输出接点K，24V、1A，可与外部24V电源配合直接驱动外部音响或消防设备。

6）电源接点H8420除直接用市电220V外，还可与自动切换电源H8603连接，并有自浮充电功能，也可直接用DC24V自备直流电源，但不能浮充。

H8420接线图见图16-14。

表 16-5

图16-14 H8420区控器的接线
