暗装照明线路、灯具及开关的安装技巧

（一）用空压机的压缩空气吹除管路

吹除后的管路，特别是管口向上的垂直管路，在没有穿线前应用塑料布包扎严密，以免异物落入发生堵塞。

（二）清除箱盒内的杂物

一般用皮老虎或压缩空气，并检查管口有无毛刺或预埋上有何不妥，否则应修整，以免划伤导线绝缘或给安装带来不利。紧固螺钉的螺孔螺纹，应用安装时使用的合格的螺杆试拧一次，不合适的要更换螺钉或用与螺钉配套的丝锥将螺孔重攻螺纹一次。

（三）穿线

穿线方法同前，但应注意以下几点：

（1）根据图样或变更后的安装实际情况，核对管路中导线的根数。

（2）确定管路中导线的根数应先确认灯头的控制方式，是集中控制还是单独控制。一般情况下，民用住宅，办公间及较小的房都采用单独控制；即一个开关控制一个灯；工业车间、大厅、会议室、公共场所及较大的房间都采用集中控制。无论是集中控制，还是单独控制，都要确认控制的回路个数。集中控制时一个开关控制一个回路或两个回路，最多不超过三个回路，但是容量较大的回路，如大厅中的多管日光灯带，一个回路则又分成几个控制回路，分别由开关控制。

（3）单元或房间的灯头为集中控制时，管路中导线根数的确定方法。

1）系统采用三相四线制（包括金属管路为保护线的三相五线制）

①在开关箱内控制时，由开关箱送至每个回路管内的导线为两根，而送至开关箱的电源线有两种情况。当采用单相供电时，为两根导线；当采用三相供电时，为四根导线，并在箱内将三相电源按各个回路的容量均匀分开。

②由开关箱外的开关控制时，单独一个开关则进线及出线均为两根；几个开关并列在一起安装时有两种情况，当采用单相供电时，电源进线及每个回路的出线均为两根，相线（火线）和零线均在接线盒内按回路个数分开。当采用三相供电时，电源进线为四根，每个回路的出线为两根，在盒内将三相电源按回路的容量均匀分开。

③当控制灯的回路里装有单相插座时，则由控制点到被控灯的管路里为三根导线，即一根控制灯的相线，一根常相线，一根公共零线。由灯盒到插座的管路里为两根导线。

④容量较大的灯带或灯组，其盒与盒或组与组之间管路内导线的根数是由控制方式决定的。

2）系统采用三相五线制时，上述各段管路均增加一根导线，即保护零线。当金属管路为保护线时同1）。

（4）单元或房间的灯头为单独控制时，管路中导线根数的确定方法如下：

1）系统采用三相四线制（包括金属管路为保护线的三相五线制）

①采用单相供电时，进入开关箱的导线为两根，并在开关箱内将相线和零线按回路分开；采用三相供电时，进入开关箱的导线为四根，并在开关箱内将三相电源按回路的容量均匀分开。

②从开关箱到任一单元或房间的第一个接线点的管路中为两根导线，第一个接线点通常均为开关。此点如为几个开关，则从开关到第一个被控制灯（其他被控灯一般是从这个灯盒分出去，而不采用直接由开关引线的方法，见图6-120。）间的管路内为n＋2根导线，其中n为被控灯的个数，一根常相线，一根公共零线，常相线是为第一个被控灯盒到其他支路的电源，公共零线则为所有回路及灯头的零线。

③房间内若由开关点引入电源，引入管内为两根导线；引出管为一根时，管内的导线为n＋2根，其中n为引入点开关的数目（或所控灯的数目），一根为常相线，另一根为公共零线。引出管通常在屋内中央的灯盒中将各支路分开；引出管为n时，分别控制各灯，则管内为两根导线，一根控制相线，一根零线。

④房间内若由灯具或插座点引入电源，引入管内仍为两根导线；而引至开关点的导线则为n＋1根，其中n为开关个数，即n根控制相线，另一根为常相线。如果由这些开关点有通往它处的支路，则导线根数应为n＋2，除上述导线外再加一根零线。

⑤n个开关并排安装控制n个（组）一字排开的灯时，从开关处到第一个灯处的管路应有n＋1根导线，即n根控制相线，一根公共零线。灯与灯之间的管路内导线的根数则由管路与第一个灯的接线点到最末一个被控灯之间灯的总个数决定，如果灯的个数为x，则从接线点到最近一个灯的管路内导线的根数为x＋1，然后每经过一个灯，管路内的导线则减少一根，到最末一个灯时为两根导线。如果在这些灯有通至它处的电源（灯或插座），则从这个灯前面所有的管路中应增加一根常相线。

⑥由灯到插座管路内的导线为两根，但送入灯的管路内至少应有三根导线，即常相线，零线和控制火线，其中常相线接插座，控制相线接灯具，零线为插座和灯具的公用线。

⑦灯具、开关、插座在图上画在一起时，进线管路内为两根线，开关和灯不在同一标高处时，其间管路内的导线为三根，即常相、控相、零线各一根。

在确定导线根数时，必须熟练掌握常相、控相、零线及地线的用途，才能准确确定导线根数。

2）系统采用三相五线制时，上述各段管路均增加一根导线，即保护零线，这是所有元件的公用线。

（5）导线根数确定后，应根据导线绝缘层的颜色、线标或标注记号确定导线的用处，如常相线、零线、保护地线及第一控制相线，第二控制相线等，干线中的导线用处应根据记号标注在图中。在一个系统中，相线、零线、保护地线的记号一经确定后便不得更改，以免接线发生误贻。

（6）穿线的顺序一般是电源—总开关箱—各分路开关箱—各个支路—灯盒或开关盒—插座盒；照明线路的导线每经过一个箱或盒都是断开的，目的是为了方便接线；但是容量较大的干线则不断开，而是在接线盒处将其预留一定的长度，作成倒Ω形，接线时即可在双环头上进行。照明线路的接线通常用倒人字形接头，而不采用T形接头或一字形接头。

（7）穿线时盒内预留长度不得超过300mm，箱内预留长度不得超过箱体的半个周长，相同部位的预留长度应一致。

（8）不同回路、不同电压和交流与直流的导线应遵守动力电路中管内穿线的规定。此外，照明花灯的所有回路，在管子内截面允许的条件下，可以穿在同一根管子内；同类照明的几个回路，在管子内截面允许的条件下，也可以穿在同一根管子内，但管内导线总数不应多于8根。

（9）穿线后应用500V绝缘电阻表测试线与线、线与地（管壁）的绝缘电阻，一般应大于1MΩ。

（四）控制箱的安装和接线

控制箱的安装是分两个阶段进行的，无论是木制、钢制或其他形式的控制箱都是在配合土建中将其外框敷设在墙内，管路也已引入其内，穿线时即可在箱内上下左右牵引导线。当进入安装阶段时，再将开关板和门装上去，并进行接线。控制箱的安装顺序是总开关箱—分路开关箱—支路开关箱，每个开关箱的安装工艺是基本相同的。

（1）将开关箱的开关板（俗称二层底）、边框和门扇及其辅件螺钉准备好并试装一次，观察有无阻卡、关闭是否严密、是否方正及有无其他不妥，正式安装前应将不妥修复。合格的标准产品同类型间均有互换性，自制的开关箱安装时应注意边框、门与箱体的对应性。

（2）把开关板上的开关元件、表计安装好，并把元件间的连线或二次线配好。由厂家成套供应的开关箱出厂时已将元件及连线装配好，不需要现场配线，但应检查、试验或测试。

（3）把三相或单相电源进线（管内已穿好）从开关板后侧穿入上闸口的进线孔，这时应开始注意导线是否已编号，并严格按编号穿线接线。如果进线为三相，则应根据分路开关的个数或容量（按图中标注），将其平均分配给总开关的下端口，应尽量保证三相负载的平衡，一般可按单元、房号分配并对应图样中的标注。

然后按每个分路或开关控制的最大容量包括估算插座的容量计算并选择跨接导线，同时将其分别从板后穿入总开关下闸口的出线孔，另一端分别对应穿入每个分路开关的上闸口；跨在两孔之间板后的导线不宜长且不得交叉，敷在板后即可，伸出出线孔的长度能满足与开关触点接线即可，一般不超过150mm。

（4）送出回路的导线（管内已穿好）应根据编号标记一一从板后穿入分路开关下闸口的出线孔。这里要注意，送出回路的零线和保护接地线通常应在板后直接（不经过开关）和电源进线的总零线和总保护地线用套管压接，小容量的（小于10A的）可以用导线缠绕，最后包扎一层黄蜡绸，外层用胶布再包扎三层。零线和保护接地线的接头宜采用倒人字接头，缠绕时可用自身导线或另用绑线，并用钳子叼紧绑线将线头缠紧，直至最后用小辫收尾，见图6-3。

前面述说是指控制相线而不控制零线的接法，通常使用单极或三极开关；但有的设计常使用双极刀开关控制小单元小房间的照明回路，有时也将零线接入刀开关，作法基本同上，先采用倒人字形接头将分路开关的零线接好，然后与相线同时穿入刀开关的上闸口，这时应注意面对开关的左极接零线，右极接相线，送出线则应按上述方法接好。但保护接地线任何时候都不得通过开关。

穿入导线时，应将开关板置于开关箱边框门口的左侧且垂直于开关箱的安装面，一方面预测导线的预留长度，便于操作，另一方面也便于将来维修，能使开关板取出并离开边框一定的距离。穿入木板时，木板应装瓷套管护口，穿入钢板时，钢板应装橡皮绝缘护口，保护导线。接线前应用与导线相适的塑料套管穿入导线至管口处，加强管口处的绝缘及导线强度，塑料管长一般为200mm，入管100mm。

（5）检查开关板接线无误后，即可把开关板慢慢推入边框进入箱内，使其和固定孔（指金属箱）或木带（指木制箱）慢慢贴紧，这时要注意穿入穿出的导线不应有挤压卡阻现象，管口的导线不得有死弯；如导线较粗、根数较多使开关板不能贴紧时，可适当使开关板往前移一定的距离，和固定点间再垫以木块且保证开关板与箱框的垂面平行，任何时候不得硬砸死敲开关板，以免损坏元件或导线。将开关板找正后即可用机螺钉（金属箱）与固定点、或木螺钉（木制箱）与木带固定，机螺钉最好涂少许凡士林。有时为了查找故障，可将开关板放入箱框即可，等系统检查无误后再固定。

（6）将总开关上闸口的引入电源线和各分路开关下闸口的引出负载线比好与开关的接线尺寸，将多余部分剪掉，剥去绝缘皮，将导线与开关的螺钉接好，方法与要求同前。连接时，同类开关导线的弯曲应一致，导线裸露部分的长度应一致，一般不超过3mm。采用螺旋式熔断器的熔断器盒，电源相线应接在中间触点的端子且该端子的方向应在上方，负载线应接在螺纹口的端子上且该端子的方向应在下方。与端子连接的导线应套一截黄绿红任一色的塑料管，以区分相序，管长以从接线端子至穿过二层底为准。

（7）装门。金属门一般通过门轴与箱体边框连接，插入即可，同时调整门的严密性及门锁；木门一般是门和门框已由木工组装好，将门框与箱体的边框找正后用木螺钉连接紧固即可。门的安装垂直偏差不得大于2mm，门框四边缘应紧贴墙面，墙面在箱体四周的孔洞残缺应用灰抹好。

（8）装有电能表的计量（开关）箱接线时应遵循下列原则：

1）三相电能表接线时应注意，每相的电压线圈应和同相的电流线圈对应，特别是采用互感器时更要注意。电压线圈必须并接在电压回路里，电流线圈必须串联在用电电流回路里。照明或单相设备回路中，常采用三相四线电能表，电压线圈的额定电压为220V，动力电路中，常采用三相三线电能表，电压线圈的额定电压为380V。电压线圈的接线必须与电路电压相符且电压线圈的额定电流不能超过电压互感器的负载电流；电流线圈的总阻值不能超过电流互感器二次所允许的电阻值。接线前必须正确确认哪个是电流线圈，哪个是电压线圈。三相表的每个计量单元的电流线圈和电压线圈必须是同相。

2）配有互感器的电能表要注意互感器二次绕组的接地，接地必须可靠。

3）无论三相或单相表，电源的进线应先进电能表，电能表的出线再进开关，开关的出线即送至所控的回路。

4）接线必须参照电表制造厂家提供的接线图，一般在接线盒盖的背面都印有接线图。使用互感器时必须把电流线圈始端与电压线圈始端的连接片取掉，才能接线。

（9）以图6-114说明装有电能表的照明箱的接线方法，图6-115是该图的系统图，图6-114是二层底板面布置图，其中虚线表示的电流互感器是为大电流而设置的。

图6-114 照明箱开关板板面布置图

1）把三相电源的进线（最好用黄绿红三色区分开）从板后穿入三相电流表的进线孔，按顺序从左至右穿入1、4、7（或2、5、8）。这里要说明一点，由于目前市场上的电能表不统一，每相电流线圈和电压线圈的始端标注不一，有的将电流线圈的始端放在1＃端子，将电压线圈的始端放在2＃端子，3＃端子为电流线圈的末端，即出线端；而有的则将电流线圈的始端放在2＃端子，把电压线圈的始端放在1＃，3＃端子仍为电流线圈的末端。因此接线时必须按厂家提供的接线图为准并确认电流线圈及电流线圈的端子。

图6-115 照明箱系统图

然后用三根同径的黄绿红色线从板后分别穿入至3、6、9孔，导线的另一端引至总开关的上闸口进线孔；同时将电源的零线从板后穿入至10孔，再将送出的零线从板后穿入11孔，另端经倒人字接头后分别接至单相电能表的4＃端子。也可将零线直接在板后经倒人字形接头接好接至单相表的4＃端子。

2）从板后总开关的下闸口三个出线孔穿线并分别引自单相电能表1＃进线孔，同时将电能表3＃端子从板后穿线分别引自三只单极断路器的上闸口进线端，三只单极断路器的下闸口接每个用户回路的相线。用户回路的零线直接从板后穿进单相电能表的5＃出线孔即可，不必经过开关，如用刀开关时亦可经过开关。

3）经检查无误后，按上述方法将多余导线剪掉，把从穿线孔引来的导线对应接在电能表和断路器的接线端子上。

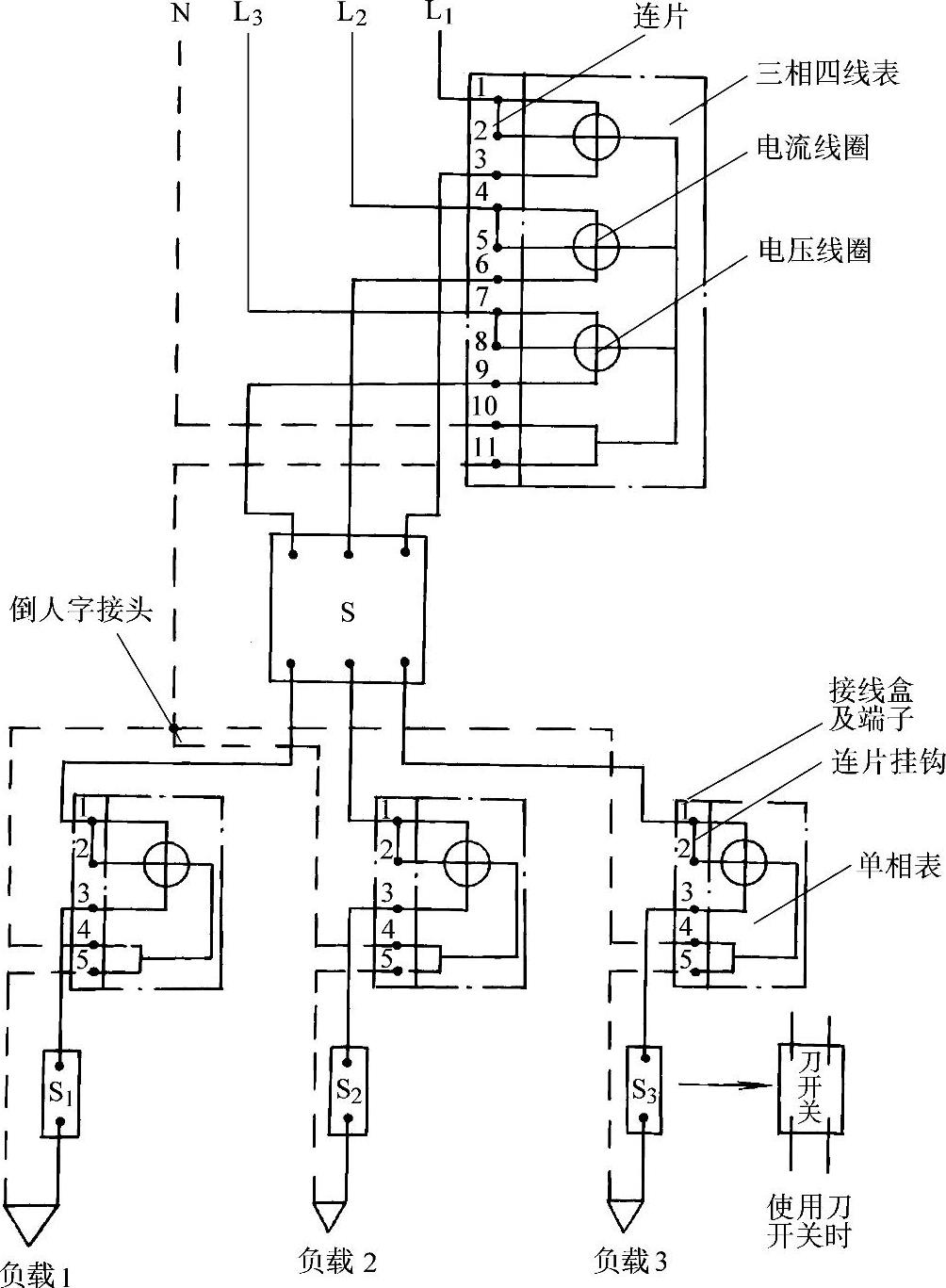

4）上述接线见图6-116。

图6-116 照明电表箱接线图

5）如容量较大，均采用电流互感器，电能表均为5A，接线图见图6-117，接线方法基本同上，但应注意以下几点：

①先把三相电能表和单相电能表中接线盒盖打开，把每个单元中电流线圈和电压线圈始端的连接片取掉，见图6-118。

②把三相电源的进线先穿过电流互感器再接至电源总开关的上闸口，同时从电源总开关的上闸口分别接一根1.5～2.5mm²的塑铜线（应用黄绿红色分开）接至电能表的三个电压线圈的始端，其末端仍和零线相接。

③电流互感器的二次线应分别用两根1.5～2.5mm²的塑铜线接至电能表的电流线圈，L₁～始端，L₂～末端，且L₂应用铜绞线与地可接连接。这里要注意，某相电流互感器所接的哪组电流线圈，必须是从总开关该相上闸口取得电压的那组电压线圈对应的电流线圈，也就是电流线圈和电压线圈参数的取得必须是同相。

④单相电能表与三相电能表接线方法基本相同，先拆掉连接片；电源相线穿过电流互感器接至单极空开上闸口，下闸口接负载相线；电流互感器二次线L₁端接单相表的电流线圈进端1＃，出端3＃接至电流互感器二次线L₂且接地；附小塑铜线从单极断路器上闸口或总断路器下闸口取得电压接至电压线圈始端，零线同样进接4＃端子，出线接5＃端子。

⑤将电流互感器的比值标注在接线盒盖上。

图6-117 有电流互感器照明电表箱接线图

图6-118 把电能表接线盒中端子上的连片取掉

a）单相表 b）三相表

⑥电流互感器的极性必须一致，导线穿过方向一致，电能表必须为额定电流5A，与互感器匹配。

（五）灯具、单相设备及其开关元件的安装

1.安装原则单相电路中，元件的安装和接线是同时进行的，接线及安装必须遵守以下原则：

（1）无论哪种照明开关（拉线、扳把、翘板、单极断路器、触摸或红外自动开关等），常相线也就是电源的进线，应接在开关的静触头的端子上，控制相线也就是开关的出线，应接在开关的动触头的端子上。任何单相电器（包括灯具）的控制开关都必须控制相线，零线一般可不加控制，而零干线上不得有人为的断开点。

（2）任何部位的螺口白炽灯，经开关后的控制相线应接在灯口内中央的舌片上，零线则应接在螺口的螺钉上，见图6-119。卡口灯的两个接线柱可任意接零线或接相线。

图6-119 荧光灯及螺口灯泡的接线

（3）单相两孔插座，面对插座的左极应接零线，右极接常相线，即左零右相，或上孔相线下孔零线；单相三孔、三相四孔带接地端子的插座，其接地端子的插孔应在上方，且单相三孔下面两孔也应为左零右相。

（4）多股铜软线和电器端子的连接应先将其绝缘去掉，然后把铜芯拧成小辫镀锡处理后，才能和端子连接。独股导线可与端子直接连接。

（5）任何情况下管内导线不得有接头，导线的接头应在接线盒、分线盒、灯头盒、开关盒、端子盒中或箱内进行，同时应尽量减少导线的接头。

（6）三相供电的系统应按设计分配使每相的负载平衡，不得随意更改线路，如特殊情况者非更改不可时，应通过设计，并把更改线路及容量标注在竣工图上。

（7）任何电器元件的安装标高、安装位置应符合设计，垂直安装的元件中心轴线应垂直地面，水平安装的应与地面平行且位置应居中或分布均匀，同一建筑物中同样元件的标高应一致，总体上整齐美观，纵横作到成线、成行、成排、成列。

（8）接线必须按照预先确定的编号或记号进行，不得混用，零线就是零线，相线就是相线；否则系统将发生混乱而引起事故。

（9）任何场所灯具及照明电具的固定均不得采用木楔固定，如没有预埋固定件，通常应采用膨胀螺栓、埋注螺栓、射钉枪射钉来补救，特别是对重量较大、固定后弯矩较大或经常拔插的电具。

（10）在室外安装灯具的控制开关必须采用防护型或防水型的拉线开关；在多尘、潮湿、易腐蚀、振动环境恶劣场所应选用相应的防护灯具，管路应密封；在危险爆炸、易燃易爆及火灾易发生的场所、必须选用防爆灯具。

（11）安装好的灯具或元件应注意成品保护，以免丢失或损坏。必要时可先将盒内的线接好并甩出，而不安装元件或设备，待通电试灯前一日再将元件设备安装接线。选用的圆木应按墙壁的颜色涂刷相应的油漆。

（12）采用五线制的系统，要将设备，元件易漏电的部位可靠与保护地线连接，保护地线应采用铜线元件的接地端子不得与零线连接。(www.zuozong.com)

（13）导线的连接必须杜绝混线，所谓混线就是不是该回路的电具却接在了该回路上，而该回路的电具却接在了其他回路上，这是要绝对禁止的，特别是单独计费的民用住宅更要引起注意。

混线多发生在分路之间，特别是采用单独控制的民用住宅，管线多，在布管或穿线时很容易混线，进而导致了接线的错误。

（14）接线必须保证正确、牢固、可靠、绝缘，除明敷导线外接线必须在盒内进行；明敷导线允许分支线在干线上接线，但不得使干线受到应力，分支线接线时，接线点应在干线上错开。干线因长度不够需要延长接线时，只允许在不受应力处的过引处连接。

2.导线连接的处理及灯具开关的安装接线照明电路中有很多导线的连接点，一种是干线在开关内的连接及与分路的连接，一种是从分路开关送来的分路总电源线与支路导线的连接，另一种是支路接出来的与负载连接的负载线，再一种是从各种线盒接出来的通往开关的控制线，还有些是为了穿线的方便或者是导线经过转角及导线较长时在管路中设置的接线盒中导线和导线的连接等。

下面以图6-120为例，说明照明电路中导线连接的类别和方法及灯具的安装。为了讲述方便，我们将图中各点标注了编号，见图6-120。图中的管路全部采用暗设钢管。

（1）从总开关箱上翻至距顶－0.2m的①点处有一便于敷设管路及穿线的接线盒，这是为了顺利穿线而设置，导线一般是不断开的。线穿好后，将盖儿盖好，紧好螺钉，一般情况下再抹一层白灰，与墙壁抹灰面取得一致。接线示意见图6-121。

（2）在②点距顶－0.2m处有一接线盒，标高1.40m处有一盒装设两只翘板开关，是控制门厅吸顶灯和壁灯的，并在标高0.30m处有装设电源插座的盒，全部的接线见图6-122。导线的连接全部采用倒人字接头，包扎好绝缘后将线头塞进接线盒，将盖儿盖好抹灰即可。也可使用“压线帽”，见图6-13。

图6-120 某住宅楼照明平面图

进入开关盒的一常相线、二控制相线应当即与翘板开关接好，这里是一只双联的开关，先把常相线接在其中一个静触头上，然后再将这个触头与另一个静触头用导线联接起来，两根控制相线分别接在动触头上。接线时盒内预留的长度不宜太长，一般不超200mm，插入接线孔内的导线应用双回头，螺钉拧紧即可，不宜太紧。如果孔与导线线径相差太大，应充以多根导线芯。有些开关或灯具、插座的接线是直接插入即可，不用螺钉紧固，孔内有锁紧装置，但必须插到底，并对导线的剥切及规格都有要求。然后把开关背面向里送进线盒，翘板有标志的应在上方，找正后用螺钉与盒上的螺孔拧紧即可，见图6-123。如果墙壁裸露孔洞，应用白灰将其抹严修平。

图6-121 ①点盒内接线示意图

图6-122 ②点盒内接线示意图

进入插座盒的一常相线、一零线应与翘板系列的插座接好，要左零右相，安装方法同翘板开关。

（3）③点是一吸顶灯，③点的盒即是接线盒，又是分线盒，全部接线见图6-124。这里的常相线将接至三个回路，一个去④，一个去(18)，一个去(28)；这里的零线将接至五个回路，分别去④、(28)、(27)、(18)，另一个接③本身吸顶灯；这里的控制相线一根接③本身吸顶灯，另一根接出两个支路分别至(27)、(28)壁灯，其顶板－0.20m处的接线盒同①。

③盒处将跪头塞入接线盒，将吸顶灯的底座用螺钉与灯盒固定，同时将③的一控相线、一零线从底座中间的孔穿出，把环型灯管在底座上固定，同时把控相线接在镇流器的进线端，零线接在灯管的出线端，然后把灯罩装好即可。

如果吸顶较重，可用一根ϕ6mm的长小于150mm的钢筋棍置入接线盒内，一端伸入通(27)的管口，另一端伸入通(28)的管口，同时把管内的导线置于管口上部，不得用钢筋棍挤压，然后用一根10＃镀锌铁丝将吸顶灯底座与钢筋棍拧紧固定即可。底座的中间部位应预先钻出两孔使铁丝穿入，底座的中心应位于盒的中心。有条件也可在顶板上用射钉枪打射钉固定。

如果③为多相白炽吊灯处理方法同较重吸顶灯，接线时应先找出螺口舌片的接线端子与控制相线连接，螺旋口线与零线连接。

这里要注意，无论是哪种灯，都应用底座将③盒盖住并使盒内的导线不外露，如灯无合适底座，可在③盒先装一只大小合适的圆木，并把线穿过圆木引出，再进行接线装灯。另外还要注意，预制楼板和现浇楼板灯盒的处理不同。

图6-123 导线插入接线孔及开关盒的安装方法

(27)、(28)处的壁灯应先按其底座的几何形状选用合适的圆木，钻孔后将一控相、一零线从盒内穿孔引出，然后把圆木与盒用螺钉固定好，接线同吸顶灯或吊灯，最后把壁灯固定在圆木上，不得外露导线，见图6-125。
