1.元器件选择。
2.仿真布局与接线。
3.程序编写与调试。
4.变频器的参数设置。
问题导入
如今人们通过手机就可以定制和购买所需的东西。某公司因要搬迁，故在网上定制了20个大木箱子，接到订单的厂家根据该公司的要求进行了加工，完工后需要将20个箱子从工厂的仓库搬到货车上并送货上门。因为这些木箱子很重，如果你是搬运工人，你会如何解决该问题？
任务描述
当按下正转启动按钮SB2时，传送带电动机正转，传送带开始七段速正转运行，并且每隔5 s变化一次速度，第一段速度为50 Hz，第二至七段速度分别为30 Hz、10 Hz、15 Hz、40 Hz、25 Hz和8 Hz；当按下反转启动按钮SB3时，传送带电动机反转，传送带开始七段速反转运行，并且每隔5 s变化一次速度，第一段速度为50 Hz，第二至七段速度分别为30 Hz、10 Hz、15 Hz、40 Hz、25 Hz和8 Hz；当按下停止按钮SB1时，系统停止运行。下面请根据上述的控制要求完成传送带多段速控制系统的搭建与编程调试。
任务实施
（1）按下面的布局图（图3-32）、接线图（图3-33）和硬线接线图（图3-34），在仿真软件上完成以下操作：
①选取传送带多段速控制系统所需的元件。
②完成传送带多段速控制系统的布局和接线。
③根据表3-4完成变频器参数的设置。
表3-4 变频器参数的设置
④完成传送带多段速控制系统的编程和调试。(www.zuozong.com)
（2）填写元件清单表、变频器参数表、I／O分配表及“验收与评价”。

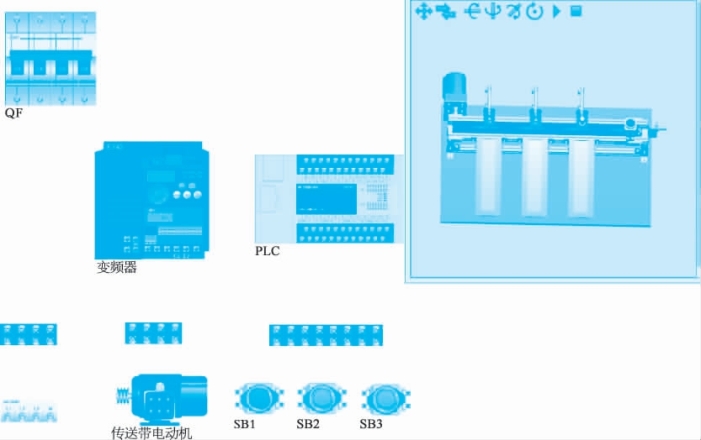

图3-32 布局图

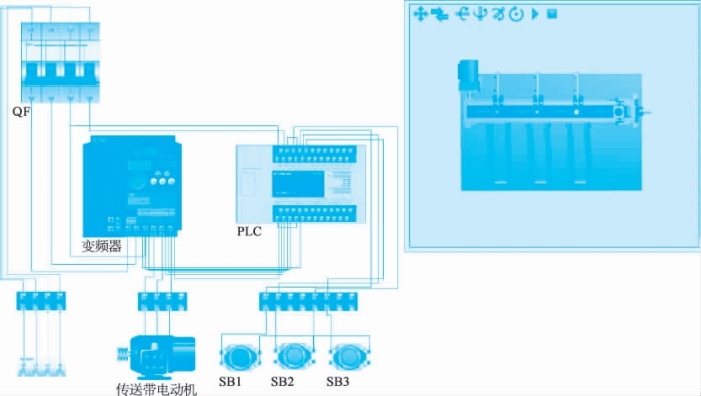

图3-33 接线图

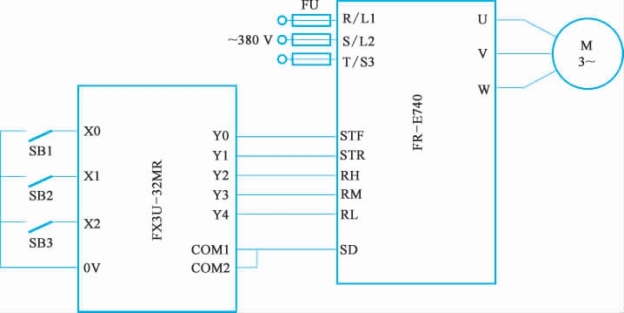

图3-34 硬线接线图
巩固练习
1.传送带物料分拣控制系统是由什么实现物料分拣的？
2.传送带物料分拣控制系统需要用到哪几种传感器？其作用是什么？
3.说说你在搭建传送带物料分拣控制系统时遇到的困难有哪些。
4.PLC在传送带物料分拣控制系统中的作用是什么？
5.电感传感器、电容传感器主要实现什么功能？
6.传送带多段速运行通过什么来实现？
7.你编写的传送带分拣、多段速运行程序能实现功能吗？还存在哪些问题？
8.通过设置变频器哪些参数可实现传送带多段速运行？
