分析三相异步电动机正反转工作原理的活动

1.三相异步电动机产生旋转磁场的原理。

2.三相异步电动机正反转原理分析。

问题导入

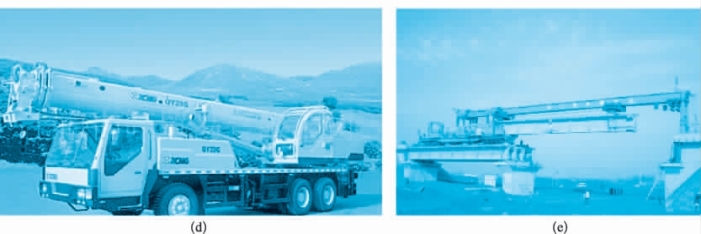

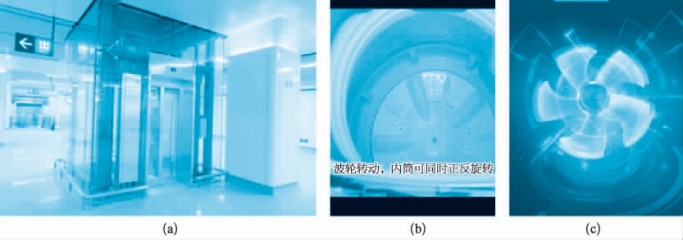

三相异步电动机在电气设备中应用很广，有些电气设备始终向一个方向旋转，有些机械需要前进、后退、上升、下降运动。请讨论图2-39中机械的运转方向以及运转特点。

图2-39　各种设备

数据在线

在实际生活以及生产中，有些场合需要机械两个方向的转动，这就要求电动机具有正反转功能。在前面切割机控制线路的检修中学过三相异步电动机的基本原理，现在简单回顾一下其旋转磁场的产生。

三相异步电动机的旋转

在前面学过电动机旋转原理：将对称三相电流通入在空间彼此相差120°的星形连接的三线圈。根据电流的磁效应，在三相绕组的空间上就会产生旋转磁场。于是转子导体在这旋转磁场作用下产生感应电流，这个感应电流在磁场中产生转动力矩使转子以速度n跟随旋转磁场n1而旋转：(www.zuozong.com)

n1＝60f／p

三相异步电动机正反转

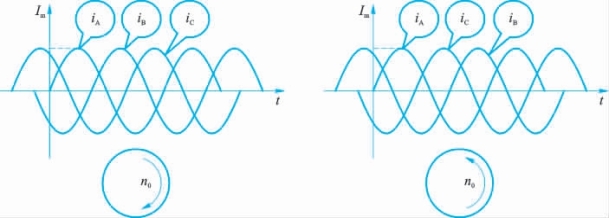

旋转方向取决于三相电流的相序。改变旋转方向的方法是改变相序（换接其中任意两相），如图2-40所示。

图2-40　转子正反转

三相异步电动机的反转：电动机绕组只要改变电源相序。旋转磁场方向将与原方向相反，它所拖动的转子转向也相反，这样就可以实现电动机反转。

知识考验

（1）请讨论一下：下图左图为正转，在右图空白处怎样连线就能改变ABC的相序实现电动机反转。

（2）请设计电动机正反转的主回路，对下图的电气原理图主回路补充完整。

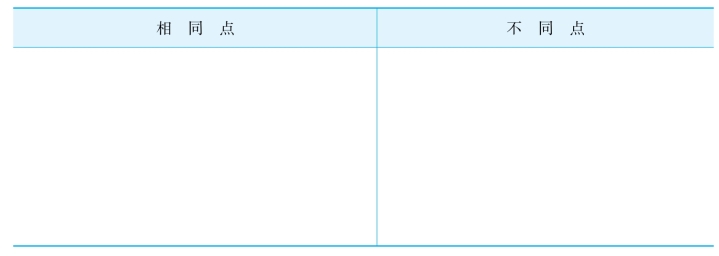

（3）比较电动机自锁启动主回路与电动机正反转主回路的异同点（元器件的种类、数量，线路的分支），并填入下表。
