如何正确调整空气压缩机控制线路？

1.电动机单向连续运行电气原理图。

2.元件的选择和配置。

3.安装、调试、故障排查。

任务描述

如图2-37所示，空气压缩机作为一种重要的能源产生形式，被广泛应用于生活、生产的各个环节。车间生产线启动设备时，往往需要空气压缩机提供动力源。为保证操作工的安全，要使用安全电压控制，这要求使用开关电源，将交流220 V电源转换为直流24 V电源。当设备启动时，操作工按下按钮，空气压缩机连续运行；当需要停止时，按下停止按钮，即停止运行。

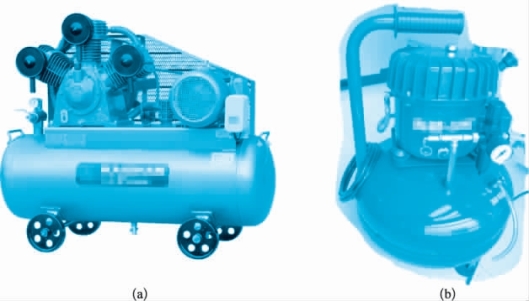

图2-37　空气压缩机

工作资料

图2-38为电动机单向连续运行电气原理图（安全电压控制）。

知识考验

（1）请分析图2-38电气原理图中的保护元件有哪些，它们的作用是什么。

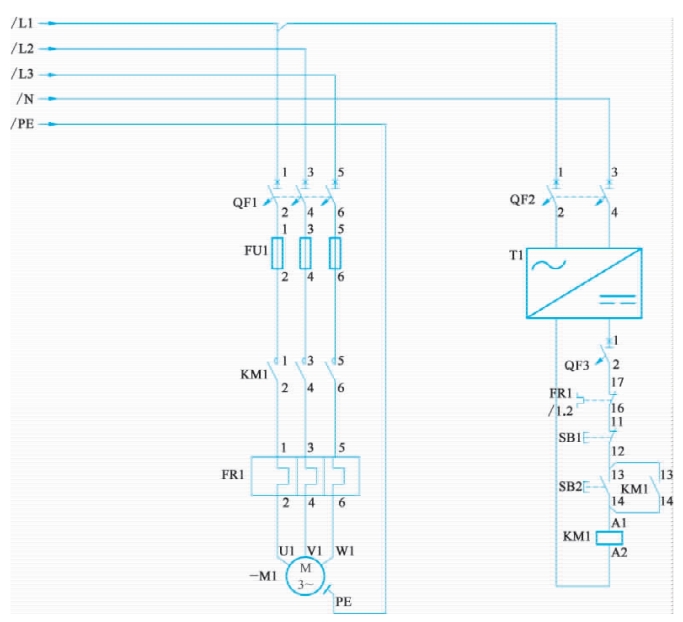

图2-38　电动机单向连续运行电气原理图（安全电压控制）

（2）选用保护元器件要考虑元器件的哪些参数？

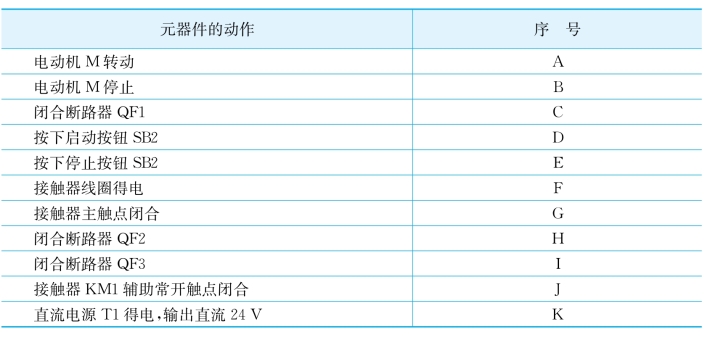

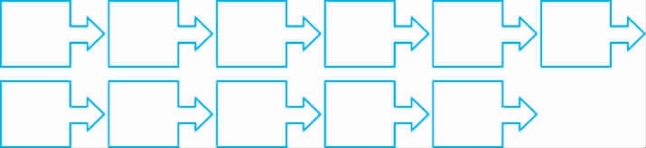

（3）请分析图2-38的工作原理，尝试对下表中的控制原理进行排序。

任务实施

元件的选择和配置

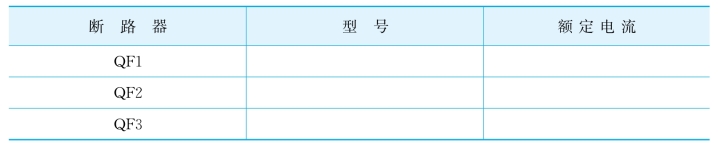

（1）通过查阅资料，在下表中对断路器进行选型。

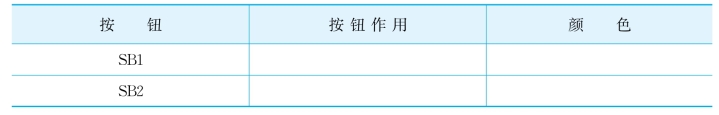

（2）通过查阅资料，在下表中选择不同功能按钮使用的颜色。

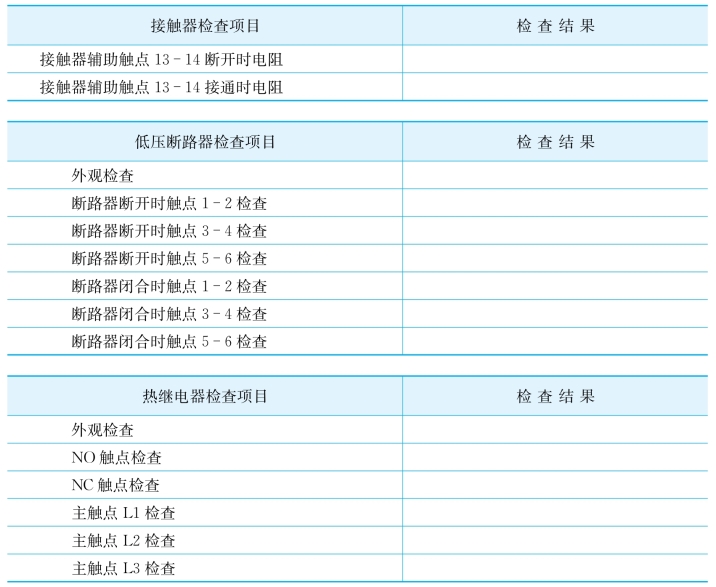

（3）完成接触器、低压断路器、热继电器的检查，并将结果填入下面的三张表。

（续表）

(www.zuozong.com)

安装、调试、故障排查

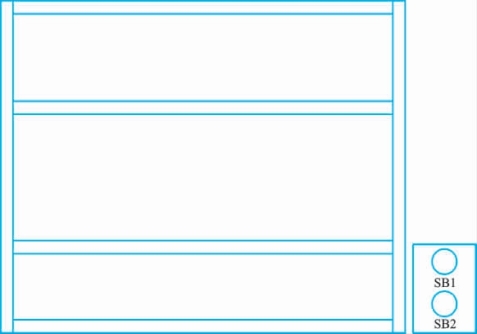

（1）在下图中完成电器元件布局图。

（2）请根据电气原理图和布局图制定“工作计划”，并在网孔板上进行实物安装。

（3）上电之前检查。

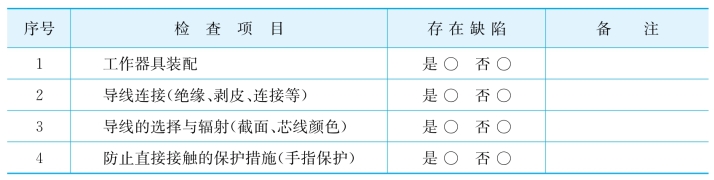

①对照原理图和已完成的接线顺序描述检查，连接无遗漏。将目测检查结果填入下表。

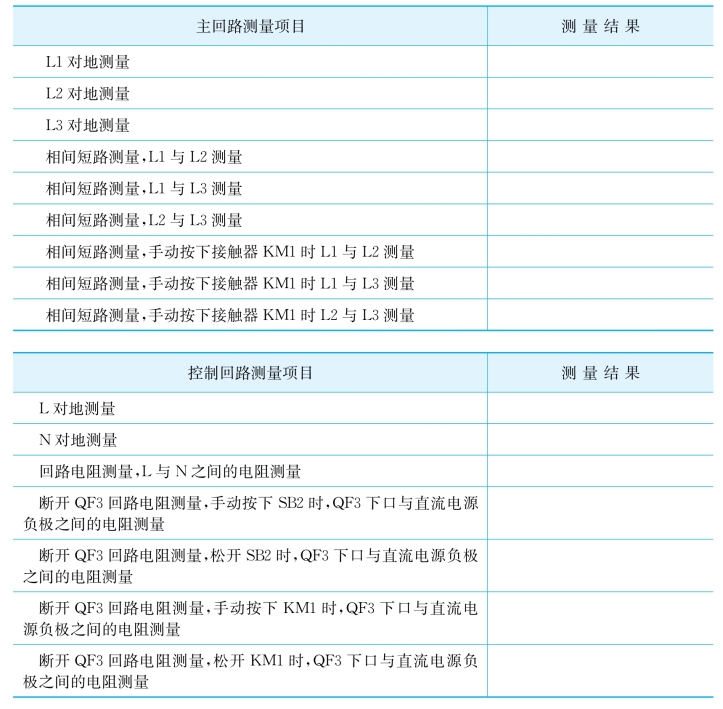

②用万用表检测。分别测量主回路和控制回路（因为有直流电源，断开QF2，分段测量），将结果填入下两表。

根据测量结果判断线路有无短路现象。若有短路现象，将具体情况填入故障排查记录。

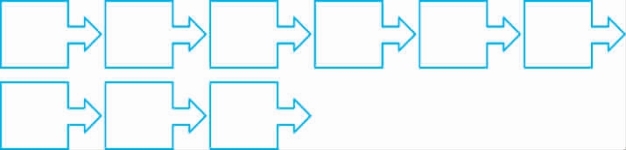

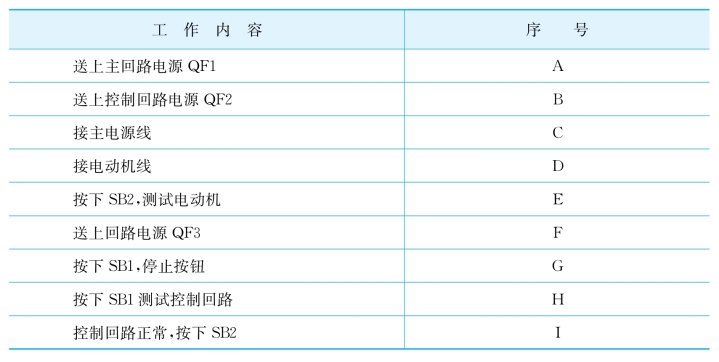

（4）通电检测。下表中的上电测试顺序存在错误，请按正确的顺序排列。

为保证人身与设备安全，要严格执行相关的安全规定。请在教师的监护下完成此项工作。

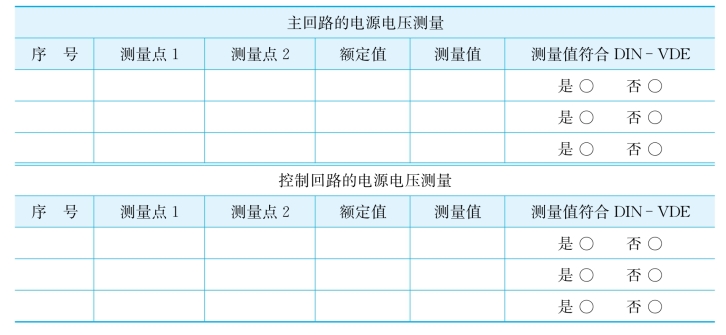

通电后请对主回路和控制回路的电源电压进行测量，将结果填入下表。

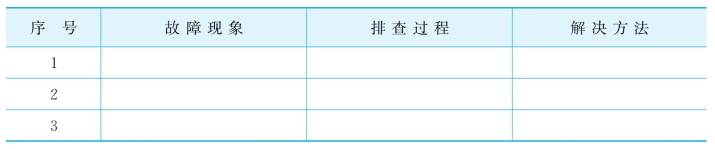

（5）故障排查记录。若有故障，请进行排查，并填入下表。

巩固练习

1.请描述一下你在哪里见过电路中的保护元件，它们的作用是什么？

2.请介绍一下见过的安全用电设备。

3.选用保护元器件要考虑元器件的哪些参数？

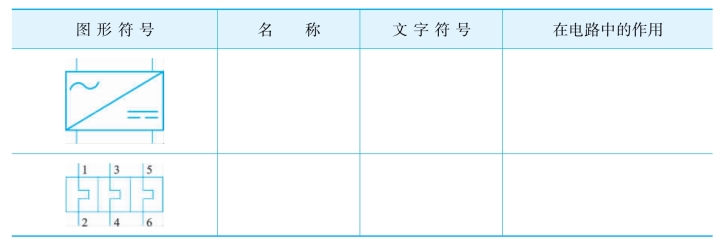

4.按下表要求填写元器件的名称、文字符号、作用。

5.电动机点动运行和单向连续运行是否都必须要过载保护？为什么？

6.请按要求绘制热继电器的图形符号。

热元件　常闭触点

7.请绘制电动机自保持运行的电气原理图，并描述其工作原理。
