如何正确安装线槽和导轨

1.线槽与导轨的测量与切割。

2.线槽与导轨的布局与安装。

任务描述

在工厂、企业中，控制设备的元器件通常都集中于电气控制柜中（图1-35），便于检修，不危及人身及周围设备的安全。而做电气控制柜的第一步就是要搭建合适的线槽与导轨，如同盖房子先要砌砖造墙一样。下面请同学们按照下文叙述的工艺标准和实施步骤，在网孔板上完成线槽和导轨的安装，为后续安装电气元件和线路搭接做好准备。

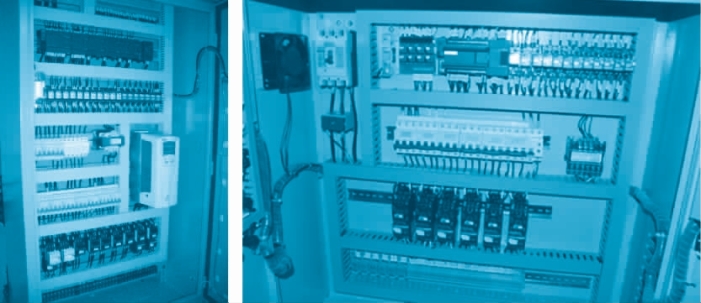

图1-35　电气控制柜

工艺卡片

（1）线槽规格一般用高（mm）×宽（mm）表示，如图1-36所示。

（2）线槽切割要求为切割面必须平滑、无毛刺、无扭曲变形，如图1-37所示。

（3）线槽结合程度。线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整、无翘角。

图1-36　线槽规格

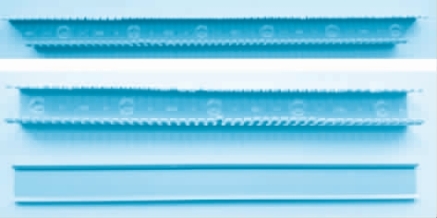

图1-37　切割后的线槽

图1-38　导轨

（4）导轨倒角打磨，无毛刺（图1-38）。

任务实施

测量网孔板尺寸

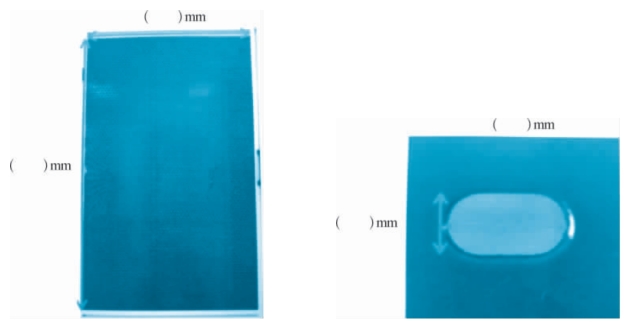

（1）测量工位上的网孔板的整体尺寸，写在下左图中。

(www.zuozong.com)

（2）测量工位上的网孔板上一孔眼的尺寸，写在上右图中。

线槽切割

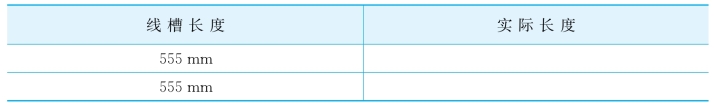

（1）练习切割长555 mm的线槽（包括线槽盖）2根，完成下表。

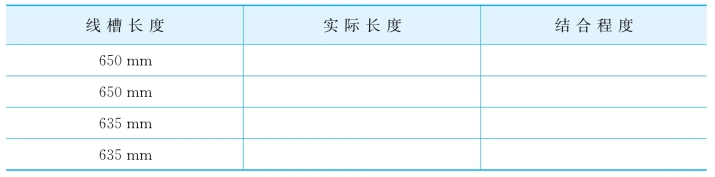

（2）练习切割长635 mm、650 mm的线槽（包括线槽盖）各2根（线槽两端为45°斜边），完成下表。

测量电气导轨孔距

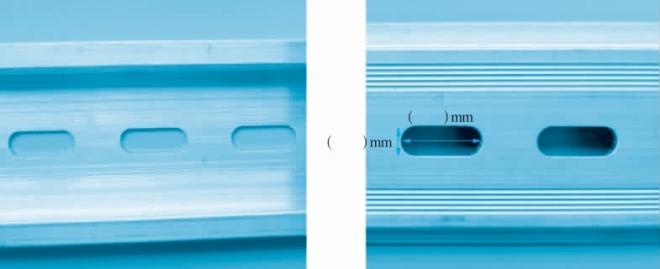

请用测量尺测量图1-39中的导轨孔距后，将数据填写在右图中。

图1-39　导轨孔距

电气导轨切割

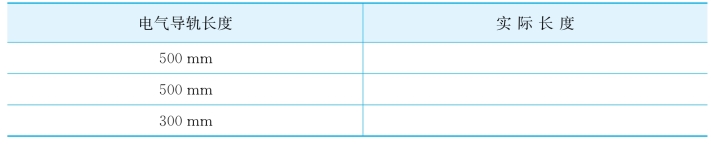

（1）练习切割长500 mm的导轨2根、300 mm的导轨1根，记录在下表中。

（2）对导轨做倒角。

（3）固定线槽、导轨时，固定螺钉间的间距小于800 mm。

线槽与导轨的布局与安装

（1）按照图1-40进行线槽与导轨布局。

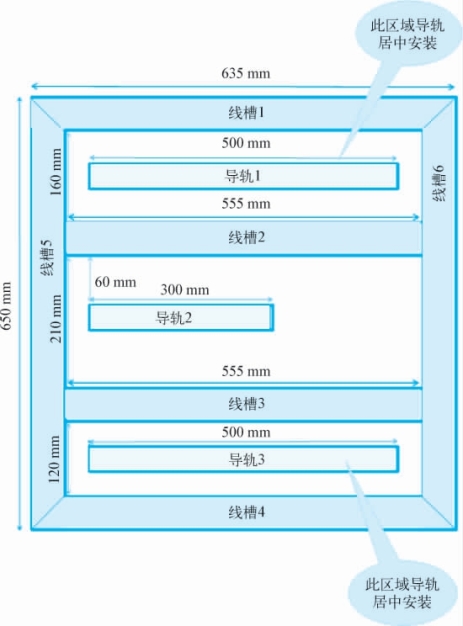

图1-40　线槽与导轨布局图

（三条导轨的左端要对齐，在一条直线上）

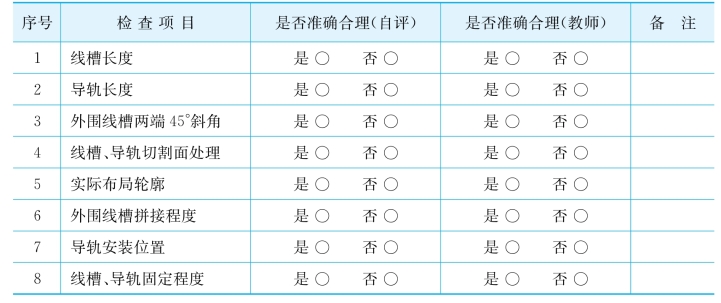

（2）项目检查，填写下表。
