如何识读电动机基本控制环节梯形图？

1.如何识读起动、保持、停止电路梯形图

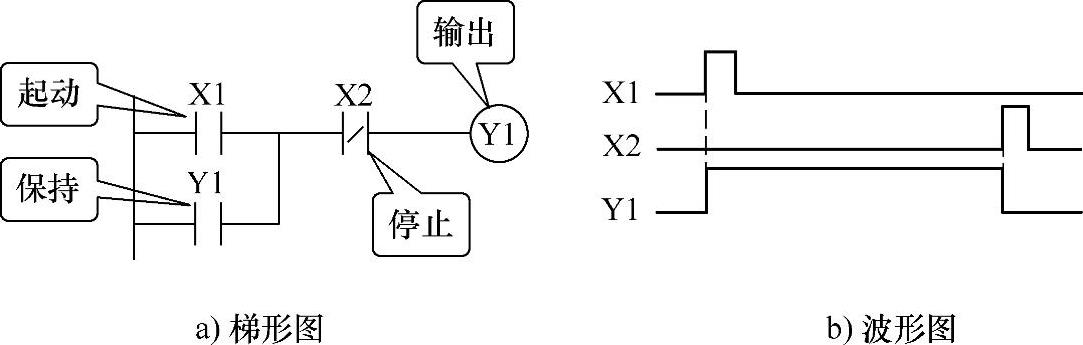

起动、保持、停止电路的梯形图和波形图如图7-3所示。

看图说明：

1）X1＝ON，X2＝OFF时，X2的动断触点闭合，Y1的输出状态为ON，并自锁保持。

图7-3 起动、保持、停止电路

2）X2＝ON时，X2的动断触点断开，Y1的输出状态变为OFF。

2.如何识读置位复位电路梯形图

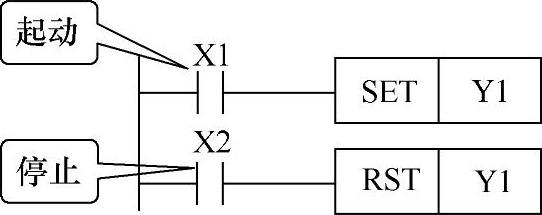

置位复位电路的梯形图如图7-4所示。

看图说明：

1）X1＝ON时，Y1被SET指令置位为ON，并保持该状态。

2）X2＝ON时，Y1被RST指令复位为OFF。

图7-4 置位复位电路

3.如何识读延时接通电路梯形图(www.zuozong.com)

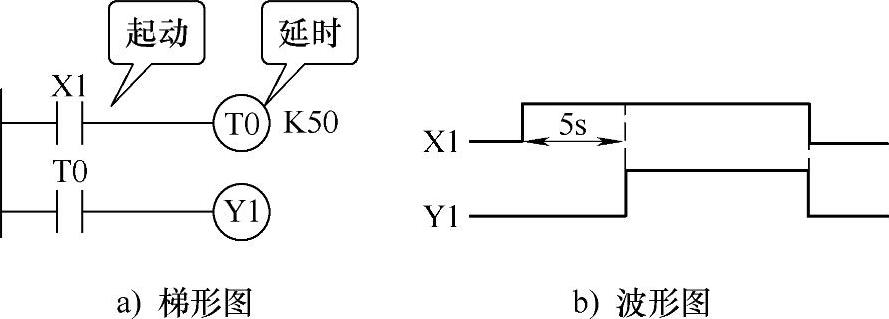

延时接通电路的梯形图和波形图如图7-5所示。

图7-5 延时接通电路

看图说明：

1）X1＝ON时，T0开始定时，定时时间（5s）到，T0的动合触点闭合，Y1的输出状态为ON。

2）X1＝OFF时，T0复位清零，T0的动合触点断开，Y1的输出状态变为OFF。

4.如何识读延时断开电路梯形图

延时断开电路的梯形图和波形图如图7-6所示。

看图说明：

1）X1＝ON时，T0的动断触点闭合，Y0的输出状态为ON，并自锁保持；同时X1的动断触点断开，T0处于复位状态。

2）X1＝OFF时，Y0的输出状态由于自锁保持仍为ON，X1的动断触点闭合，T0开始计时。定时时间（5s）到，T0的动断触点断开，Y0的输出状态变为OFF。

图7-6 延时断开电路
