火灾自动报警联动控制系统电气图识读

1.如何识读自动水喷淋用消防泵控制电路图

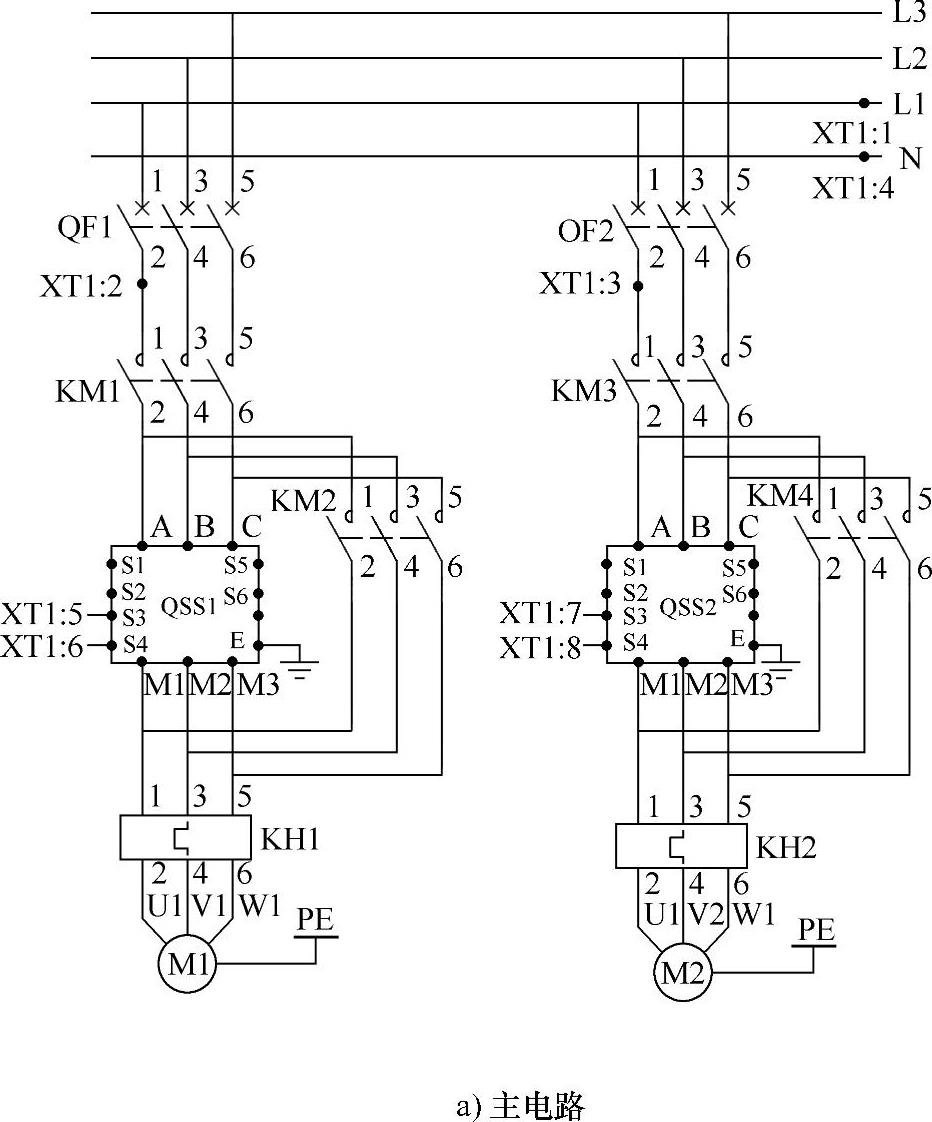

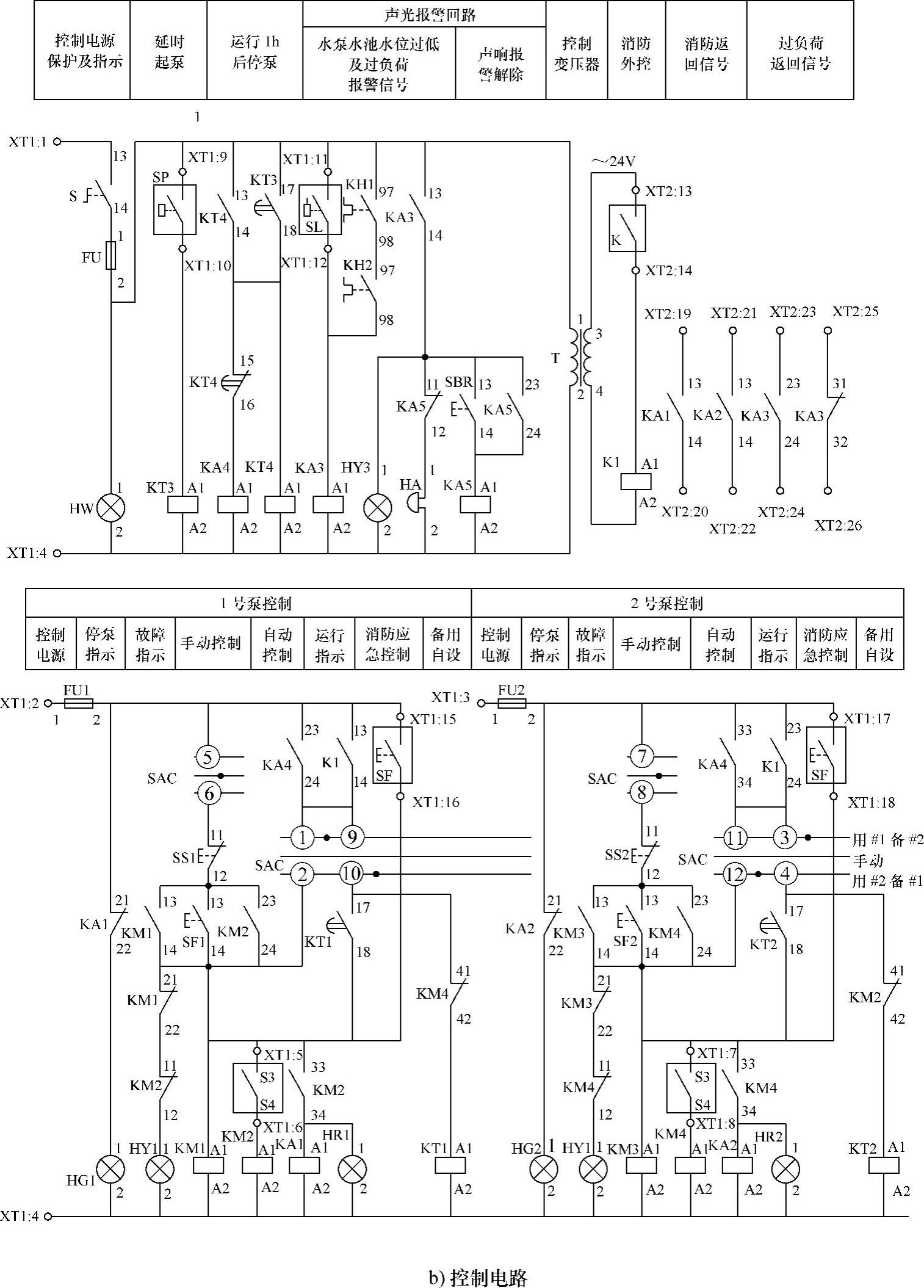

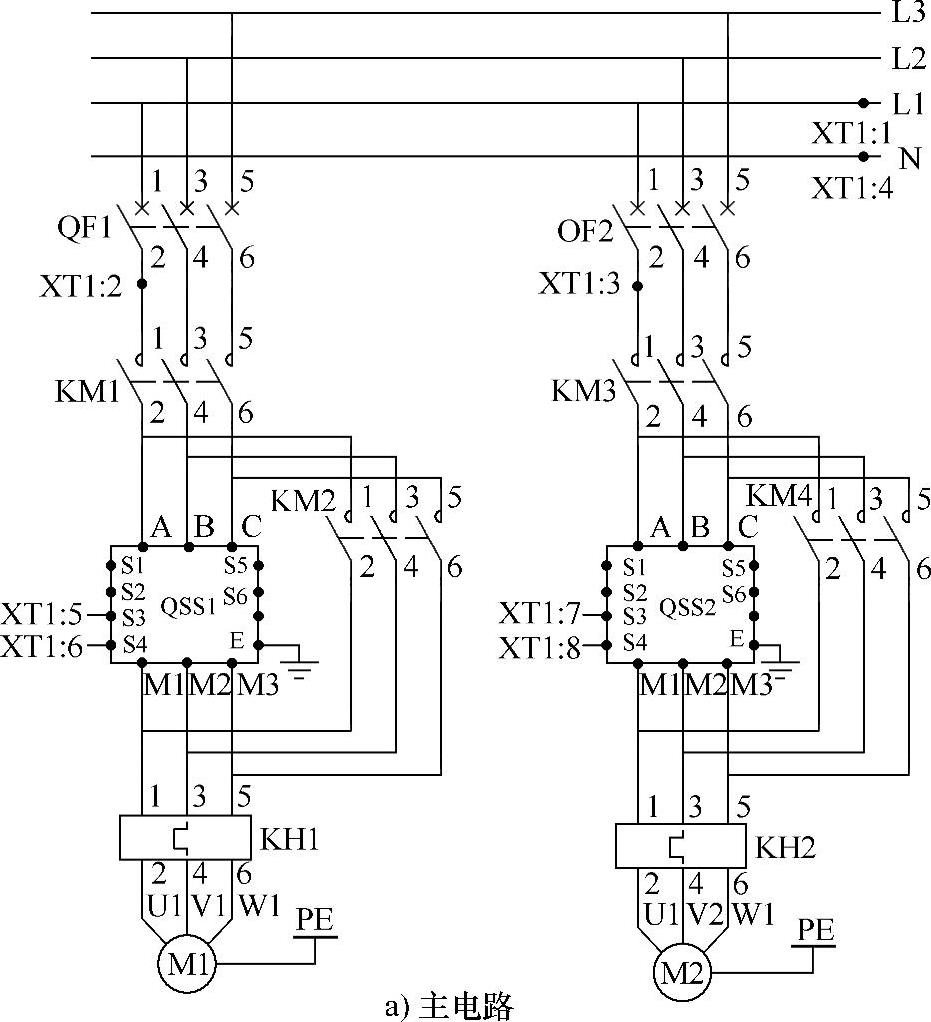

自动水喷淋用消防泵一般设计为两台泵，一用一备，或互为备用。当工作泵故障时，备用泵自动延时投入运行。图5-29a所示为带软起动器的自动水喷淋用消防泵主电路图，图5-29b所示为自动水喷淋用消防泵控制电路图。

在控制电路中设有水泵工作状态选择开关SAC，可使两台泵分别处于1号泵用2号泵备、2号泵用1号泵备或两台泵均为手动的工作状态。

火灾发生时，设在主立管或水平干管上的水流指示器的继电器SP接通，时间继电器KT3线圈通电，其延时动合触点经延时后闭合，中间继电器KA4通电吸合，同时时间继电器KT4通电，此时，如果选择开关SAC置于1号泵用2号泵备的位置，则1号泵的接触器KM1通电吸合，经软起动器，1号泵起动。当1号泵起动后达到稳定状态，软起动器上的S3、S4触点闭合，旁路接触器KM2通电，1号泵正常运行，向系统供水。如果此时1号泵发生故障，接触器KM2跳闸，使2号泵控制电路中的时间继电器KT2通电，经延时吸合，使接触器KM3通电吸合，2号泵作为备用泵起动向自动水喷淋系统供水。

图5-29 自动水喷淋用消防泵电路图

图5-29 （续）

根据消防规范的规定，火灾时喷淋泵起动后运转时间为1h，即1h后自动停泵。因此，时间继电器KT4延时时间整定为1h，当KT4通电1h后吸合，其延时动断触点打开，中间继电器KA4断电释放，使正在运行的喷淋泵控制电路断电，喷淋泵自动停止运行。

根据国家强制性条文规定，消防用水泵过负荷热继电器只报警而不动作于跳闸。当1号泵、2号泵均发生过负荷时，热继电器KH1、KH2闭合，中间继电器KA3通电，发出声、光报警信号。同理，当水源水池无水时，安装在水源水池内的液位计SL接通，使中间继电器KA3通电吸合，其动合触点闭合，发出声、光报警信号。可通过复位按钮SBR关闭警铃。

在两台泵的自动控制电路中，动合触点K的引出线接在消防控制模块上，由消防控制室集中控制水泵的起停。起动按钮SF由引出线引至消防控制室，作为消防应急控制。

2.如何识读消防栓用消防泵电路图

室内消防栓设备是由水带、水枪和消防栓等三部分组成。在每个消防栓设备上均设有远距离起动消防泵的按钮和指示灯，并在按钮上配有玻璃壳罩。按动方式可分为按下玻璃片型和击碎玻璃片型两种，接触点形式分为动合触点型和动断触点型两种。一般按下玻璃片型为动合触点形式，击碎玻璃片型为动断触点形式。为满足动作报警和直接起动消防泵要求，必须具备两对触点。

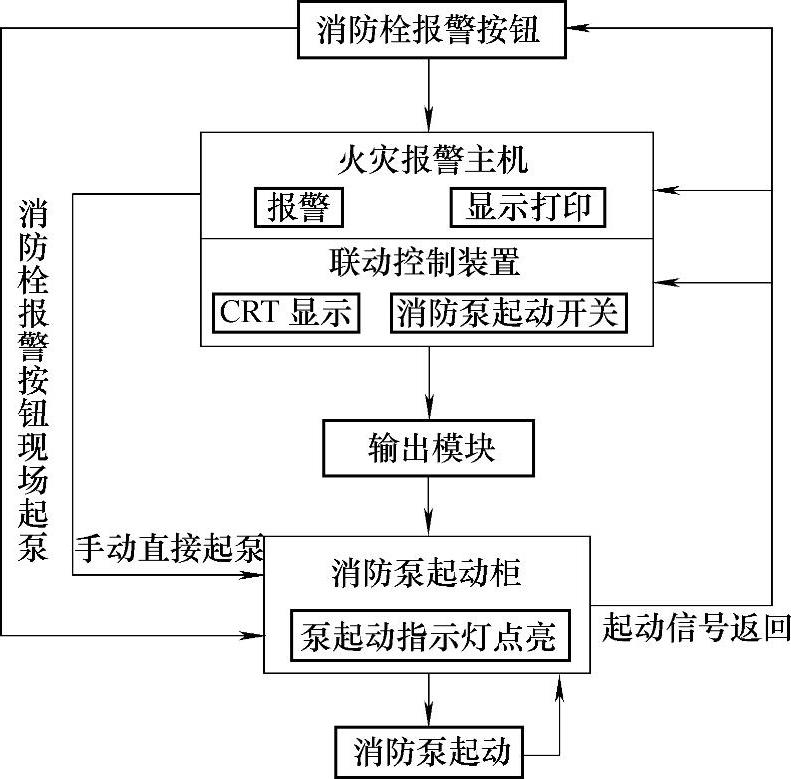

图5-30 消防栓设备起动流程图

消防栓设备起动流程如图5-30所示。每个消防栓箱都配有消防栓报警按钮。当人为发现并确认防灾后，手动按下消防栓报警开关，向消防控制室发出报警信号，并起动消防泵。此时，所有消防栓按钮的起泵显示灯全部点亮，显示消防泵已经起动。

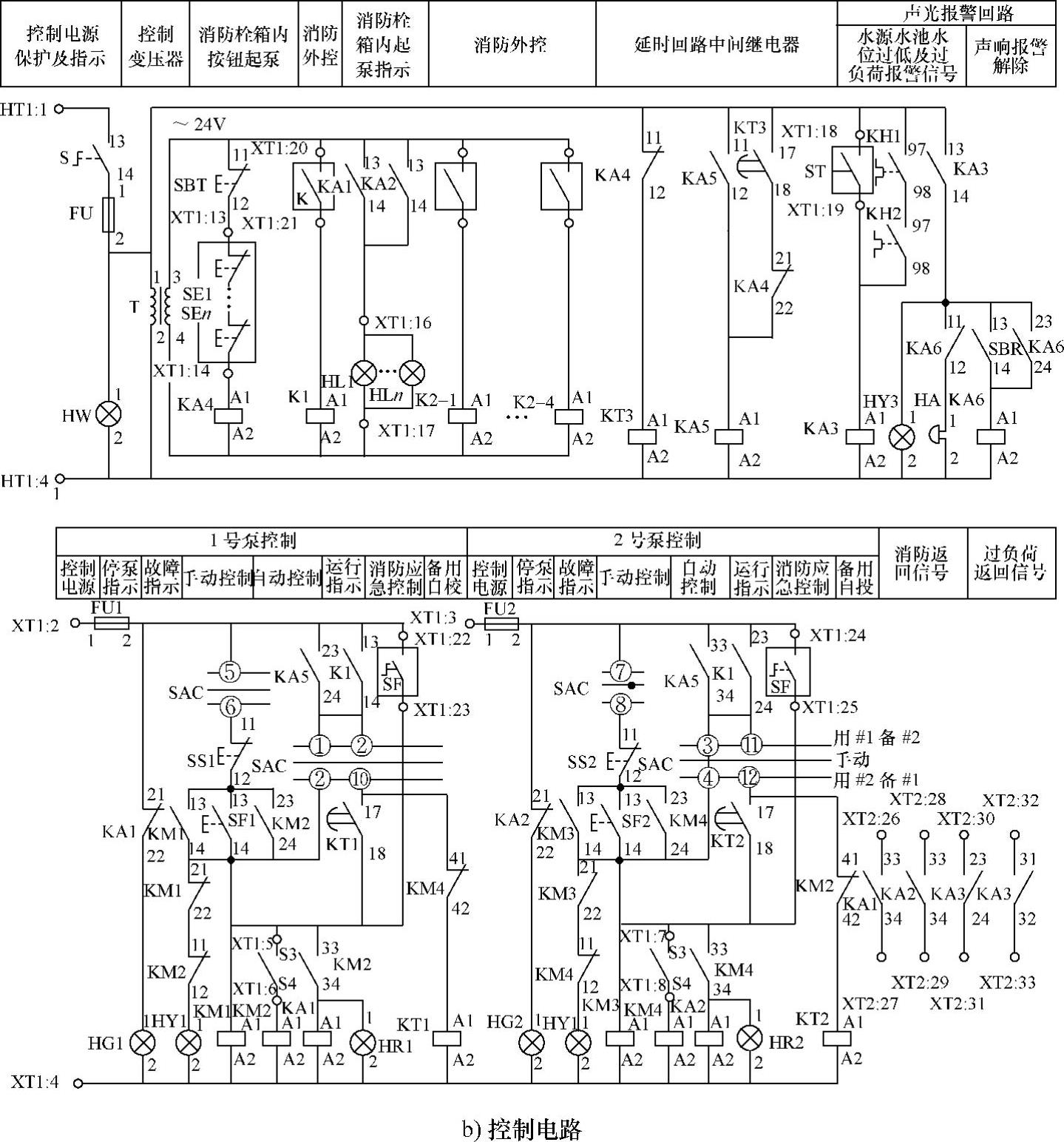

图5-31a所示为带软起动器的消防泵主电路图，消防栓用消防泵控制电路工作原理如图5-31b所示。消防栓用消防泵多数情况为两台一组，一用一备，备用自投，即当工作泵发生故障时备用泵延时自动投入。对于功率小于30kW的消防泵可采用直接起动方式，当电动机不符合全压起动的条件时，可选择减压起动方式。

图中SE1、…、SE_n为设在消防栓箱内的消防泵专用控制按钮，按钮上带有水泵运行指示灯。各消防专用按钮SE_i平时其动合触点闭合，使中间继电器KA4线圈通电，其动断触点KA4断开，时间继电器KT3线圈不通电，水泵不运转。

当发生火灾时，击碎消火栓箱内消防专用按钮的玻璃，使该按钮的动合触点恢复断开状态，控制电路断开，中间继电器KA4的线圈断电，其动断触点闭合，中间继电器KT3的线圈通电，经延时后，其延时闭合的动合触点闭合，使中间继电器KA5的线圈通电吸合，并自保持。此时，当选择开关SAC置于1号泵工作、2号泵备用的位置时，1号泵的接触器KM1线圈通电，KM1动合触点闭合，1号泵经软起动器起动，1号泵起动后，软起动器上的S3、S4端点闭合，KM2线圈通电，旁路动合触点KM2闭合，1号泵正常运行。如果1号泵发生故障，接触器KM1、KM2跳闸，时间继电器KT2线圈通电，KT2动合触点延时闭合，接触器KM3线圈通电吸合，作为备用的2号泵起动。

由于消防用水泵过负荷热继电器只作为报警信号使用而不用作于跳闸，当1号泵、2号泵均发生过负荷时，热继电器KH1、KH2闭合，中间继电器KA3通电，发出声、光报警信号。

3.如何识读排烟风机控制电路图

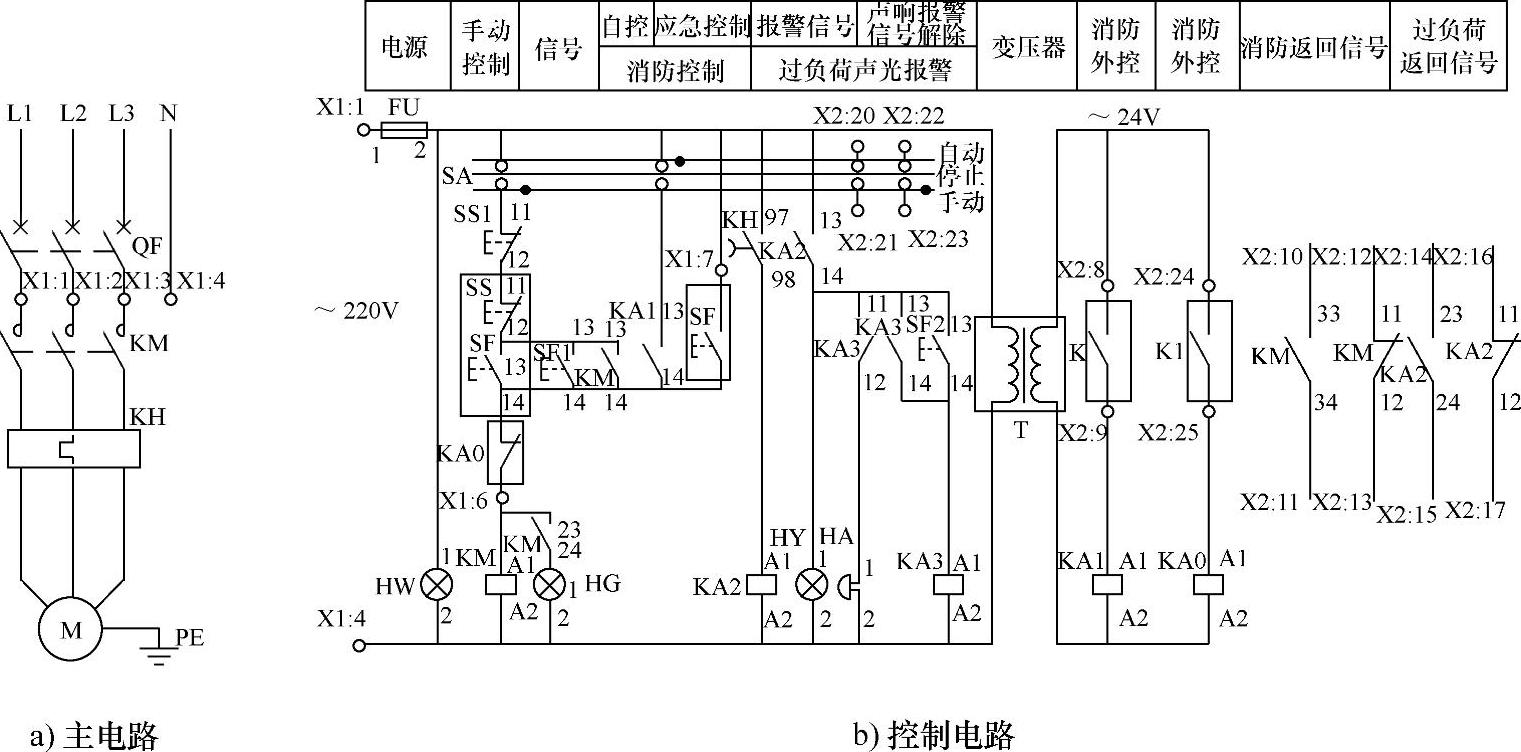

排烟风机的主电路如图5-32a所示，排烟风机控制电路如图5-32b所示。

图5-31 消防栓用消防泵电路图

图5-31 （续）

按照有关规定，排烟风机的起动、停止除了自动控制外，还应有手动控制。正常情况下，排烟风机的选择开关SA置于“手动”位置。

当火灾发生时，与消防系统连接的消防外控动合触点K闭合，中间继电器KA1通电，其动合触点闭合，接触器KM线圈通电，主触点吸合，排烟风机起动。当烟气温度达到280℃时，排风口处的280℃防火阀控制机构熔丝熔断，防火阀关闭，其联动外控动合触点K1闭合，中间继电器KA0通电，其动断触点KA0打开，接触器KM线圈断电，主触点断开，排烟风机停止。

由于排烟风机过负荷热继电器只报警不动作于跳闸，当排烟风机发生过负荷时，热继电器KH闭合，中间继电器KA2通电，发出声、光报警信号。可通过复位按钮SF2关闭警铃。

起动按钮SF引出线为排烟风机的控制接线，引至消防控制室，作为消防应急控制。

图5-32 排烟风机电路图(www.zuozong.com)

4.如何识读某建筑物消防安全系统图

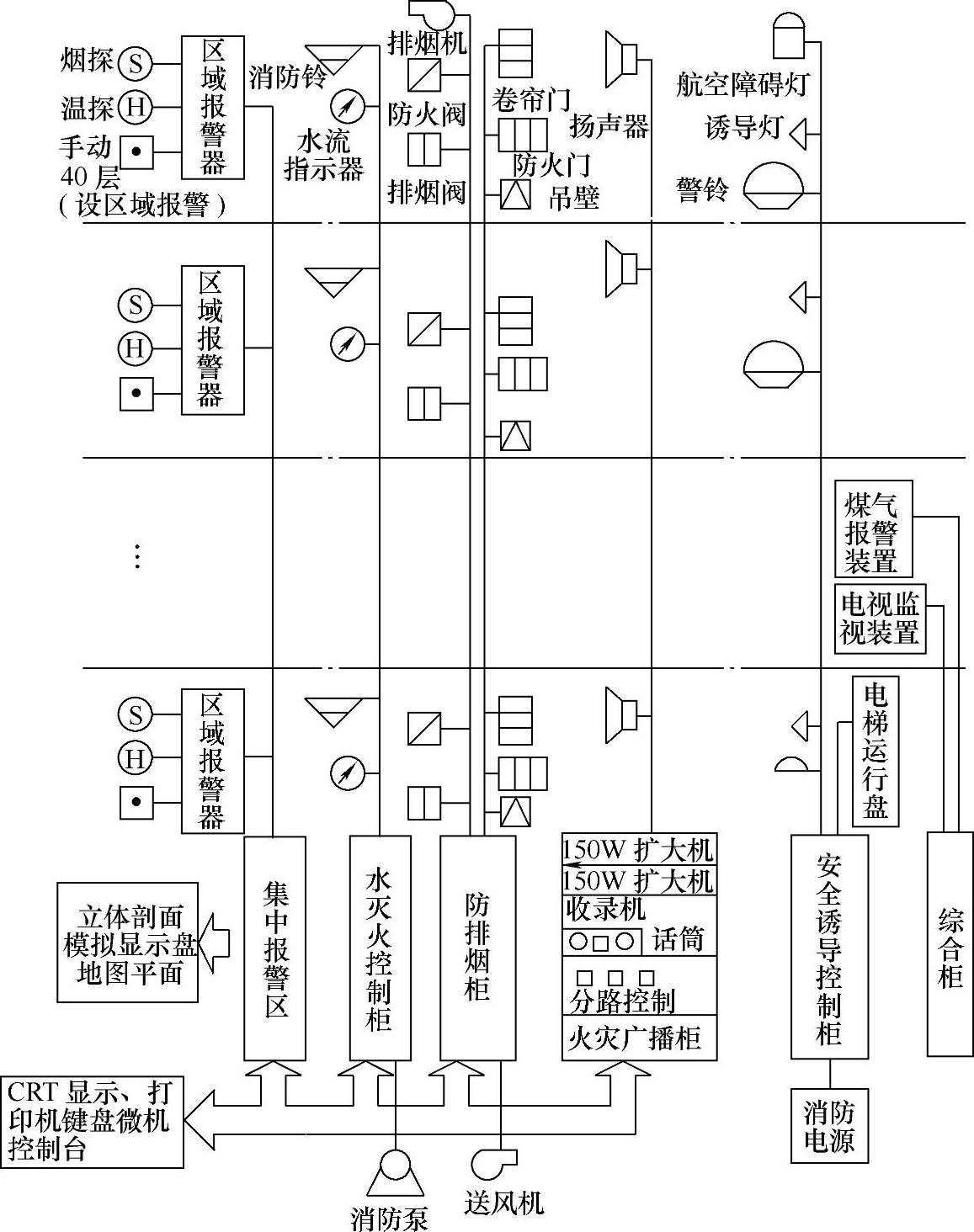

图5-33所示为某一建筑物消防安全系统图。

该建筑物的消防安全系统主要由以下五部分组成。

1）火灾探测系统：主要由分布在1～40层各个区域的多个探测器网络构成。图中，S为感烟探测器，H为感温探测器，手动装置主要供调试和平时检查试验用。

2）火灾判断系统：主要由各楼层区域报警器和大楼集中报警器组成。

3）通报与疏散诱导系统：由消防紧急广播、事故照明、避难诱导灯、专用电话等组成。当楼中人员听到火灾报警之后，可根据诱导灯的指示方向撤离现场。

4）灭火设施：由自动喷淋系统组成。当火灾广播之后，延时一段时间，总监控台就使消防泵起动，建立水压，并打开着火区域消防水管的电磁阀，使消防水进入喷淋管路进行喷淋灭火。

5）排烟装置及监控系统：由排烟阀门、抽排烟机及其电气控制系统组成。

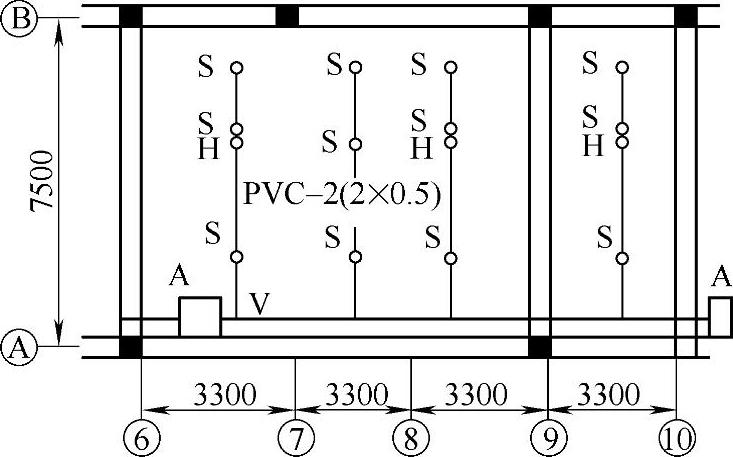

图5-34所示为火灾探测器平面布置图。由图可知，该建筑物一层平面有四个探测区域，火灾探测器分布位置如图所示。

图中，⑥～⑨间隔内，由于有突出的梁隔开，故划分为1～3三个探测区域。在1、3、4探测区域内各装了一个感温探测器，每个探测区域各装三个感烟探测器。

5.如何识读某建筑物消防工程平面图

图5-33 某建筑物消防安全系统图

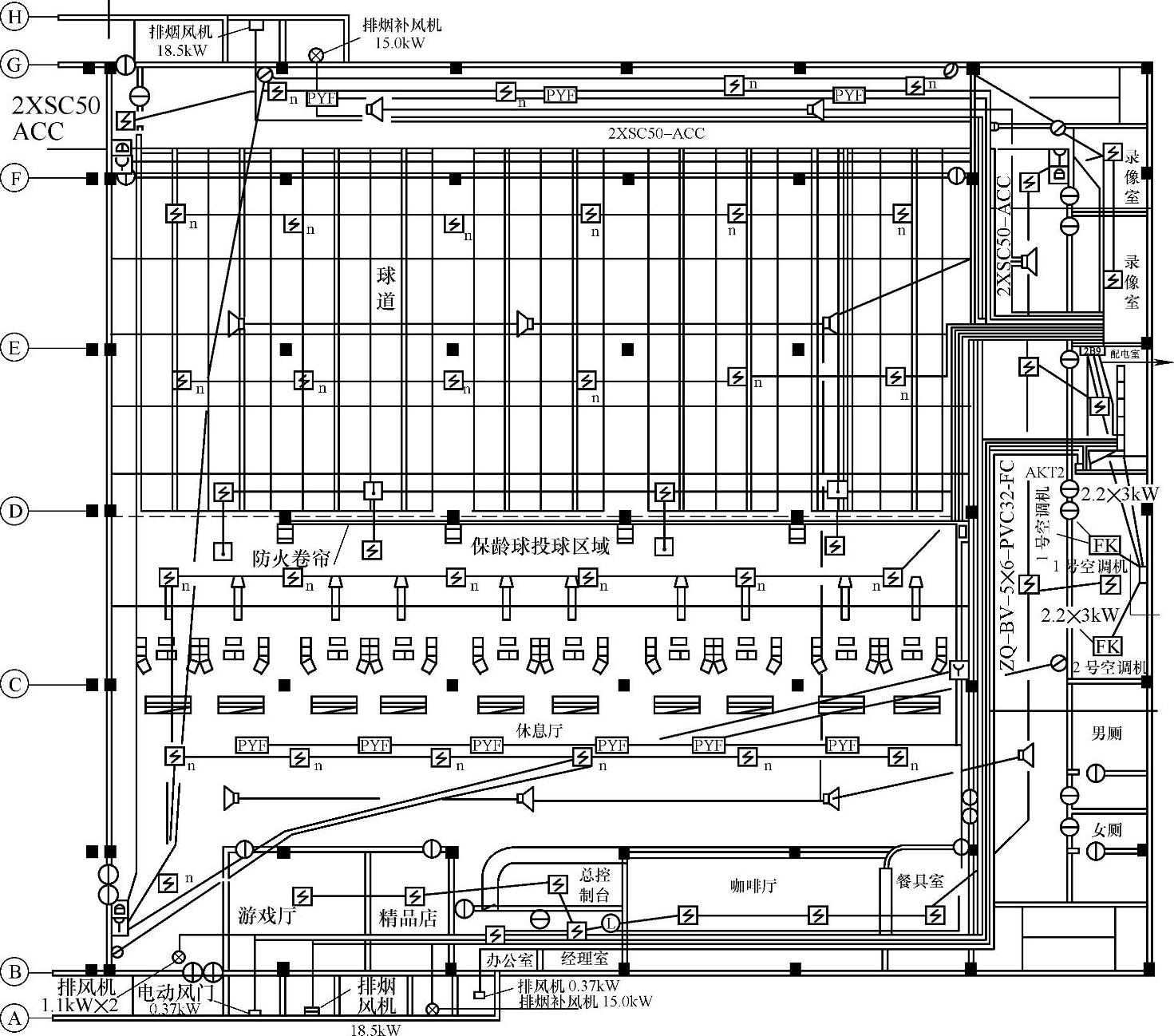

某建筑物消防工程平面图如图5-35所示。

图5-34 火灾探测器平面布置图

图中控制设备为模块控制箱，装在配电室墙上。可从控制箱右边起依次看每一个回路的设备配置情况。

第一条回路，接消防栓，沿外墙共有五个消防栓。

第二条回路，接手动报警按钮和对讲电话，可以使用手动报警按钮带对讲电话插孔，沿墙共有四个手动报警按钮和三只对讲电话。

第三条回路，接广播扬声器，扬声器分三组共有10只，分布在整个大厅里。

图5-35 某建筑物消防工程平面图

第四条回路，输出到室外的电源线。

第五条回路，非编码感烟探测器，沿图上外墙内共有五只，这些探测器在控制箱上将显示同一地址。

第六条回路，排烟防火阀，共有三台。

第七条回路，球道上的非编码感烟探测器，共有12只，这些探测器在控制箱上将显示同一地址。

第八条回路，编码探测器，有四只感烟探测器和四只感温探测器，位于保龄球投球区域上方。

第九条回路，非编码感烟探测器，共有13只，这些探测器位于休息厅上方和保龄球投球区域上方。

第十条回路，另一组排烟防火阀，共有六台，位于休息厅上方。

第11条回路，编码感烟探测器，共有15只，这些探测器分布于走廊和各个独立的房间内。
