家居电气配置设计优化建议

1.家居电气配置的一般要求有哪些

1）每套住宅进户处必须设嵌墙式住户配电箱。住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。每套住宅应设电能表，电能表箱应分层集中嵌墙暗装设在公共部位。

住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。

电能表箱通常分层集中安装在公共通道上，这是为了便于抄表和管理，嵌墙安装是为了不占据公共通道。

2）家居电气开关、插座的配置应能够满足需要，并对未来家庭电气设备的增加预留有足够的插座。家居各个房间可能用得到的开关、插座数目，见表5-14。

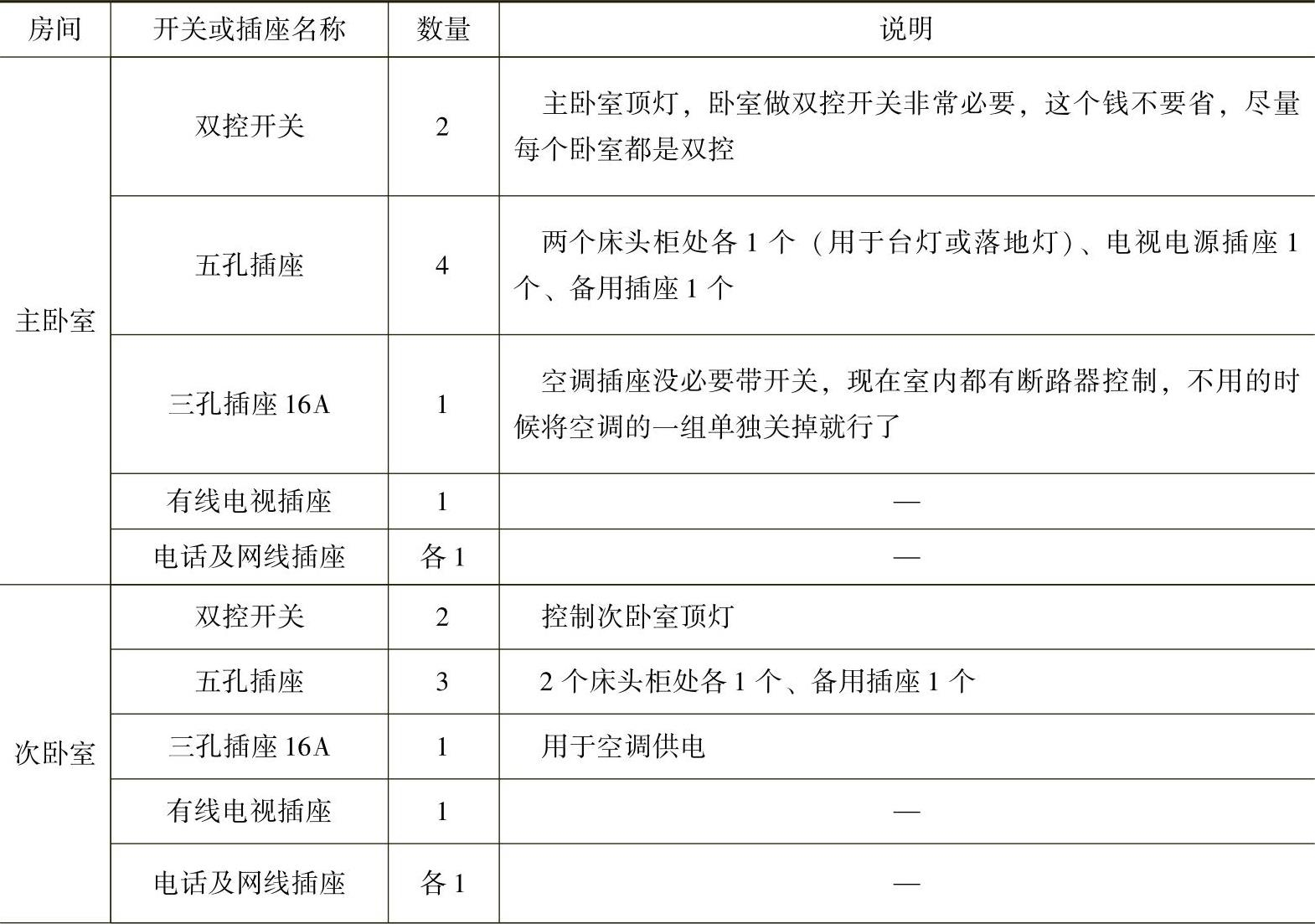

表5-14 家居各个房间可能用得到的开关插座

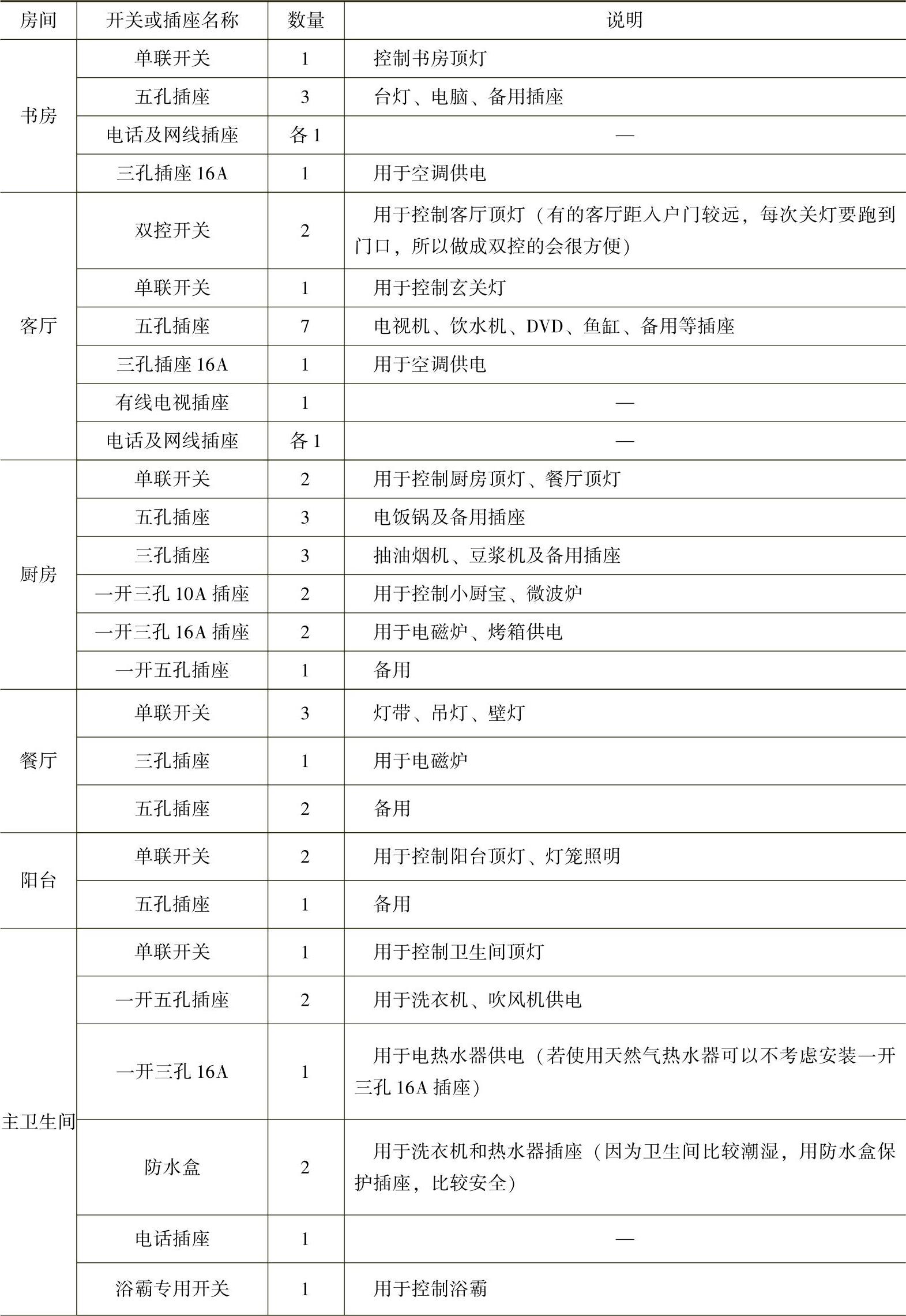

（续）

（续）

3）插座回路必须加漏电保护。电气插座所接的负荷基本上都是人手可触及的移动电器（吸尘器、打蜡机、落地或台式风扇）或固定电器（电冰箱、微波炉、电加热淋浴器和洗衣机等）。当这些电器设备的导线受损（尤其是移动电器的导线）或人手可触及电器设备的带电外壳时，就有电击危险。为此除挂壁式空调电源插座外，其他电源插座均应设置漏电保护装置。

4）阳台应设人工照明。阳台装置照明，可改善环境、方便使用。尤其是封闭式阳台设置照明十分必要。阳台照明线宜穿管暗敷。若造房时末预埋，则应用护套线明敷。

5）住宅应设有线电视系统，其设备和线路应满足有线电视网的要求。

6）每户电话进线不应少于两对，其中一对应通到电脑桌旁，以满足上网需要。

7）电源、电话、电视线路应采用阻燃型塑料管暗敷。电话和电视等弱电线路也可采用钢管保护，电源线采用阻燃型塑料管保护。

8）电气线路应采用符合安全和防火要求的敷设方式配线。导线应采用铜导线。

9）供电线路铜芯线的截面积应满足要求。由电能表箱引至住户配电箱的铜导线截面积不应小于10mm²，住户配电箱的照明分支回路的铜导线截面积不应小于2.5mm²，空调回路的铜导线截面积不应小于4mm²。

10）防雷接地和电气系统的保护接地是分开设置的。

2.家庭配电箱如何设计

由于各家各户用电情况及布线上的差异，配电箱不可能有定式，只能根据实际需要而定。一般照明、插座、容量较大的空调或用电器各为一个回路，而一般容量空调两个合一个回路。当然，也有厨房、空调（无论容量大小）各占一个回路的，并且在一些回路中应安排漏电保护。家用配电箱一般有6、7、10个回路（箱体，还有更多的）在此范围内安排开关，究竟选用何种箱体，应考虑住宅、用电器功率大小、布线等，并且还必须控制总容量在电能表的最大容量之内（目前家用电能表一般为10～40A）。

3.家庭电源开关容量如何设计

（1）家庭电源总开关容量的设计

家庭的总开关应根据家庭用电器的总功率来选择，而总功率是各分路功率之和的0.8倍，即总功率为

P_总＝（P₁＋P₂＋P₃＋…＋P_n）×0.8

总开关承受的电流应为

I_总＝P_总×4.5

式中 P_总——总功率（容量）；

P₁、P₂、P₃、…、P_n——分路功率；

I_总——总电流。(www.zuozong.com)

（2）分路开关容量的设计

分路开关的承受电流为

I_分＝0.8P_n×4.5

空调回路要考虑到起动电流，其开关容量为

I_空调＝（0.8P_n×4.5）×3

分回路要按家庭区域划分。一般来说，分路的容量选择在1.5kW以下，单个用电器的功能在1kW以上的建议单列为一分回路（如空调、电热水器、取暖器等大功率家用电器）。

4.导线截面积如何设计

一般铜导线的安全载流量为5～8A/mm²，如2.5mm²BVV铜导线安全载流量的推荐值为2.5mm²×8A/mm²＝20A，4mm²BVV铜导线安全载流量的推荐值4mm²×8A/mm²＝32A。

考虑到导线在长期使用过程中要经受各种不确定因素的影响，一般按照以下经验公式估算导线截面积。

导线截面积（mm²）≈I/4

例如，某家用单相电能表的额定电流最大值为40A，则选择导线为

I/4≈40/4＝10

即选择10mm²的铜芯导线。

按照国家的有关规定，家装电路应使用铜芯线，而且应尽量使用较大截面积的铜芯线。如果导线截面积过小，其后果是导线发热加剧，外层绝缘老化加速，易导致短路和接地故障。一般来说，在电能表前的铜线截面积应选择10mm²以上，家庭内的一般照明及插座铜线截面积使用2.5mm²，而空调等大功率家用电器的铜导线截面积至少应选择4mm²。

5.插座回路如何设计

1）住宅内空调器电源插座、普通电源插座、电热水器电源插座、厨房电源插座和卫生间电源插座与照明应分开回路设置。

2）电源插座回路应具有过载、短路保护和过电压、欠电压或采用带多种功能的低压断路器和漏电综合保护器。宜同时断开相线和中性线，不应采用熔断器作为保护元件。除分体式空调器电源插座回路外，其他电源插座回路应设置漏电保护装置。有条件时，宜按分回路分别设置漏电保护装置。

3）每个空调器电源插座回路中的电源插座数不应超过两只。柜式空调器应采用单独回路供电。

4）卫生间应作局部辅助等电位连接。

5）厨房与卫生间靠近时，在其附近可设分配电箱，给厨房和卫生间的电源插座回路供电。这样可以减少住户配电箱的出线回路，减少回路交叉，提高供电可靠性。

6）从配电箱引出的电源插座分支回路导线截面积应采用不小于2.5mm²的铜芯塑料线。

6.照明灯具的控制方式如何设计

家庭照明系统是由若干个单元照明线路组合起来的，灯具的控制方式有一个开关控制一盏灯，一个开关控制几盏灯和两个开关控制一盏或多盏灯，见表5-15。

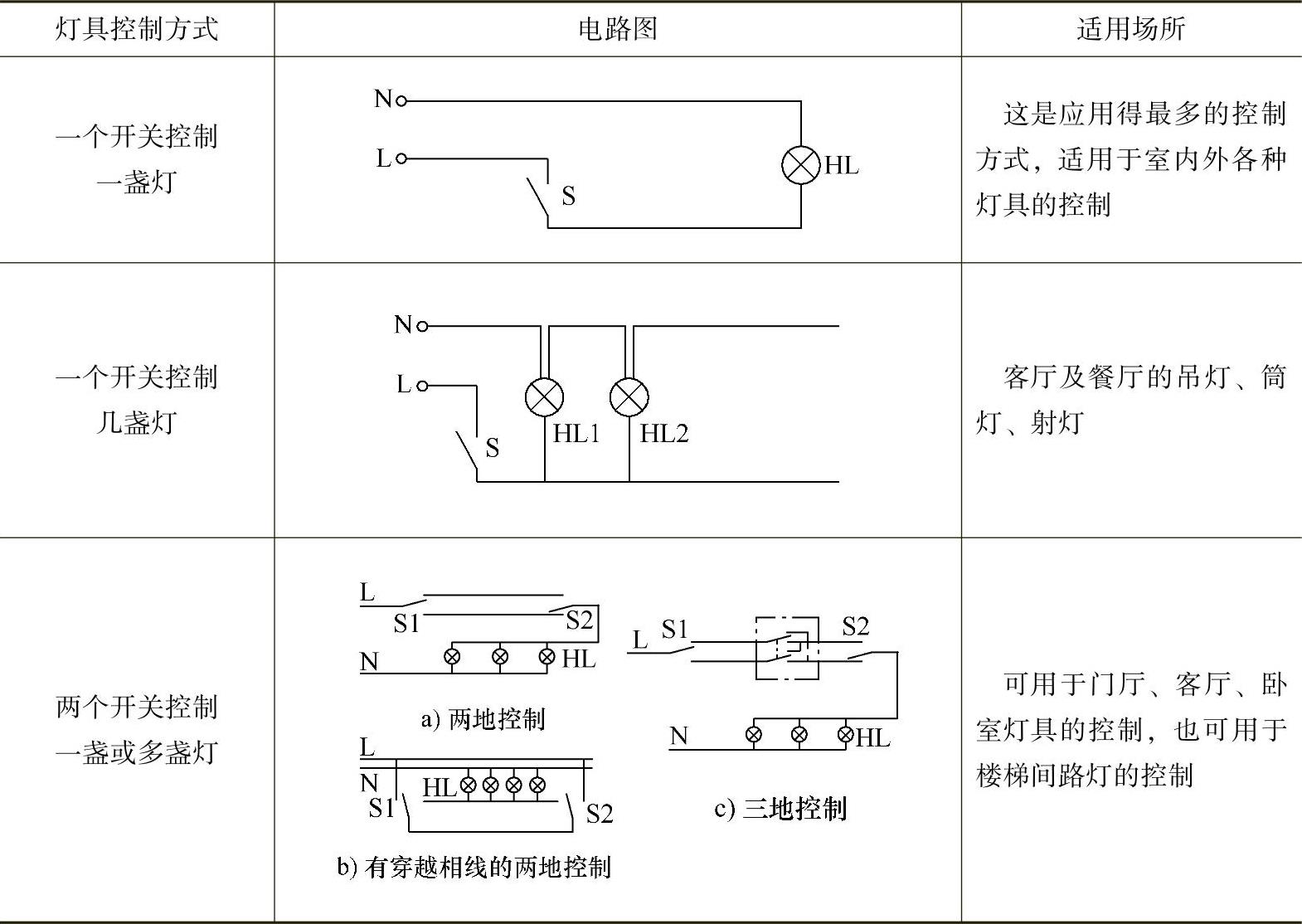

表5-15 照明灯具的控制方式

7.家庭照明的照度有何要求

根据有关国家标准，家庭照明的照度要求见表5-16。

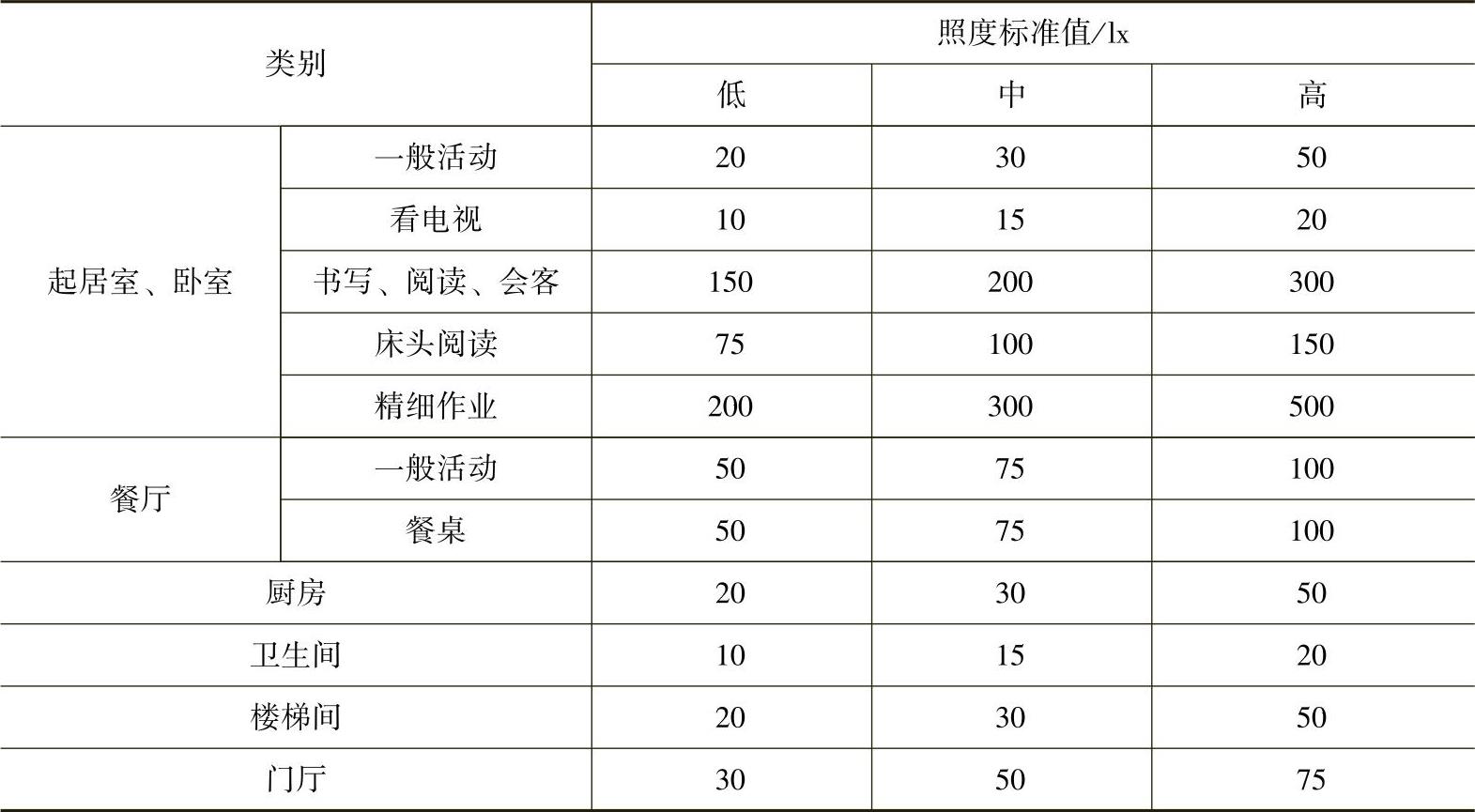

表5-16 家庭照明的照度要求
