识读工厂变电站的一次回路图解析

小型工厂的变电站一般是将6～10kV高压降为用电设备所需要的220/380V低压来配电的，这类变电站有的只安装有一台主变压器，有的安装有两台主变压器，一般来说其一次回路接线都比较简单。

1.安装一台主变压器的变电站有哪几种接线方案

根据系统高压侧所用开关电器的不同，安装一台主变压器的工厂变电站大致有以下三种类型的接线方案。

（1）高压侧采用隔离开关、熔断器的接线方案（见图4-24）。

高压侧不用母线，仅装有隔离开关和熔断器（或跌落式熔断器），低压侧为380/220V，采用隔离开关和跌落式熔断器接通或分断空载变压器。熔断器用来保护变配电站的短路故障。这种接线方案的供电可靠性不高，适用于三级负荷的容量在500kVA以下的变电站。

（2）高压侧采用负荷开关、熔断器的接线方案（见图4-25）。

这种接线方案的负荷开关具有简单的灭弧装置，所以能在带负荷情况下进行操作，使变电站进行停电或送电的操作比较灵活简便。但负荷开关灭弧能力比断路器差，只能切断负荷电流，所以在线路发生过载或短路故障时需要和熔断器配合使用。

如果使用内装有高压熔断器和负荷开关的环网柜，就能可靠地保护变压器，并且能方便地实现环形接线，从而使供电的可靠性得到进一步保证。

（3）高压侧采用隔离开关、断路器的接线方案（见图4-26）。

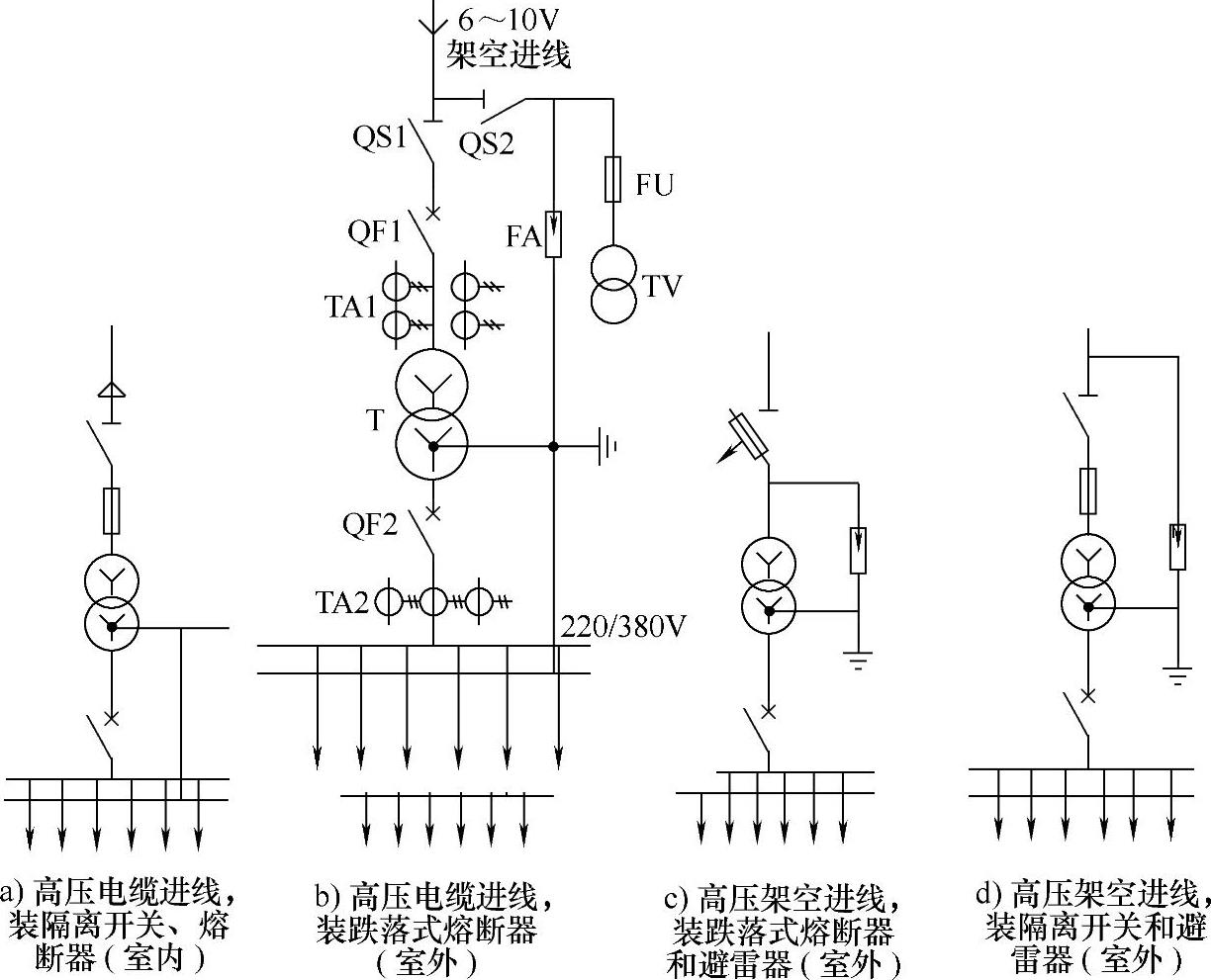

图4-24 高压侧采用隔离开关、跌落式熔断器的变配电站一次接线方案

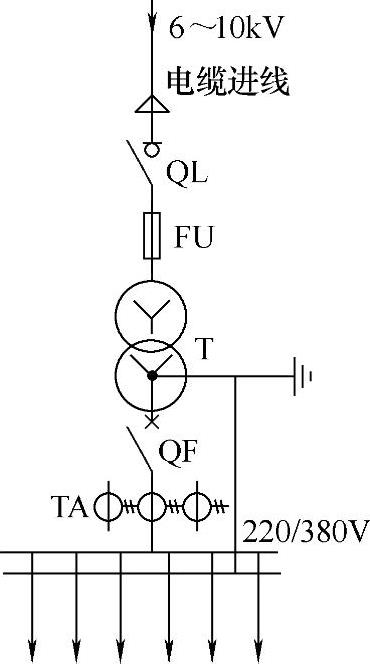

图4-25 高压侧采用负荷开关、熔断器变配电站一次接线方案

这个系统在高压侧采用了断路器，使变压器的切换操作灵活方便。隔离开关在线路中起到将负载与电源隔开的作用，确保检修过程中的安全。线路正常切换时，通过隔离开关和断路器配合使用完成操作。当线路发生过载或短路故障时，继电保护装置能实现使断路器自动跳闸的作用，并且当过载或短路故障消失后，又能直接迅速合闸。

2.装有两台主变压器的小型变电站有哪几种接线方案

安装有两台主变压器的小型变电站，一次电路接线方案有以下几种。

（1）高压侧无母线、低压侧单母线分段的变电站一次接线方案（见图4-27）。

该方案的最大特点是采用两路电源进线方式，有两台主变压器。倒闸联络开关QF5用于任意一台主变压器或任意一路电源线停电检修或发生故障时，恢复向负载继续供电，因此该系统的供电可靠性较高。

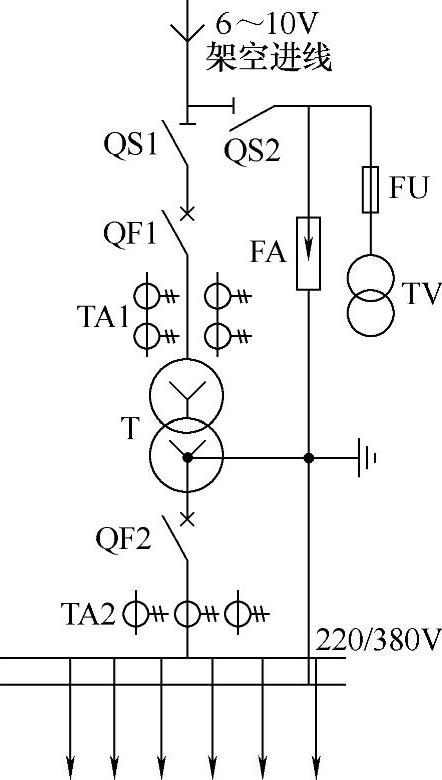

图4-26 高压侧采用隔离开关、断路器变配电站一次接线方案

(www.zuozong.com)

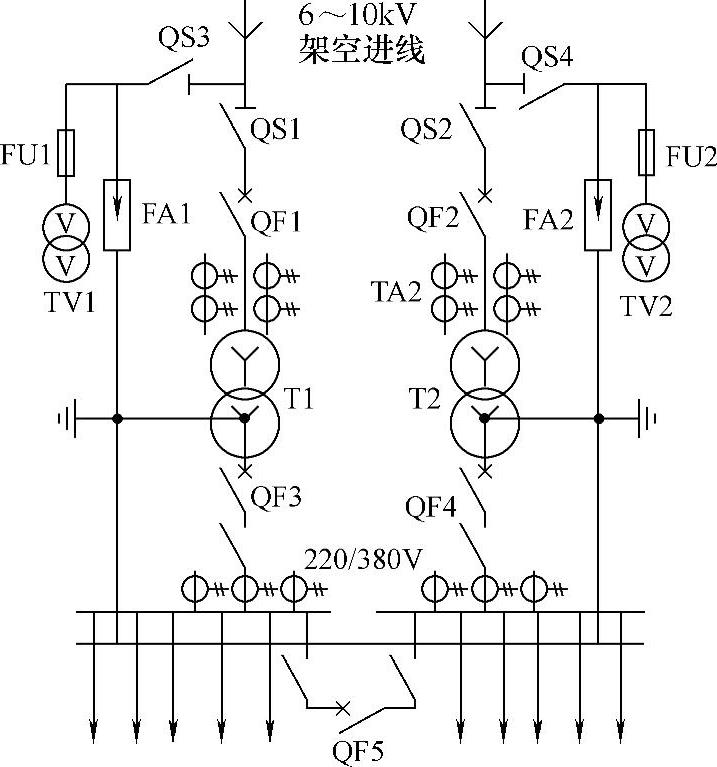

图4-27 高压侧无母线、低压侧单母线分段的变电站一次电路图

（2）高压侧采用单母线、低压侧单母线分段的变电站一次接线方案（见图4-28）。

图4-28 高压侧采用单母线、低压侧单母线分段的变电站一次接线方案

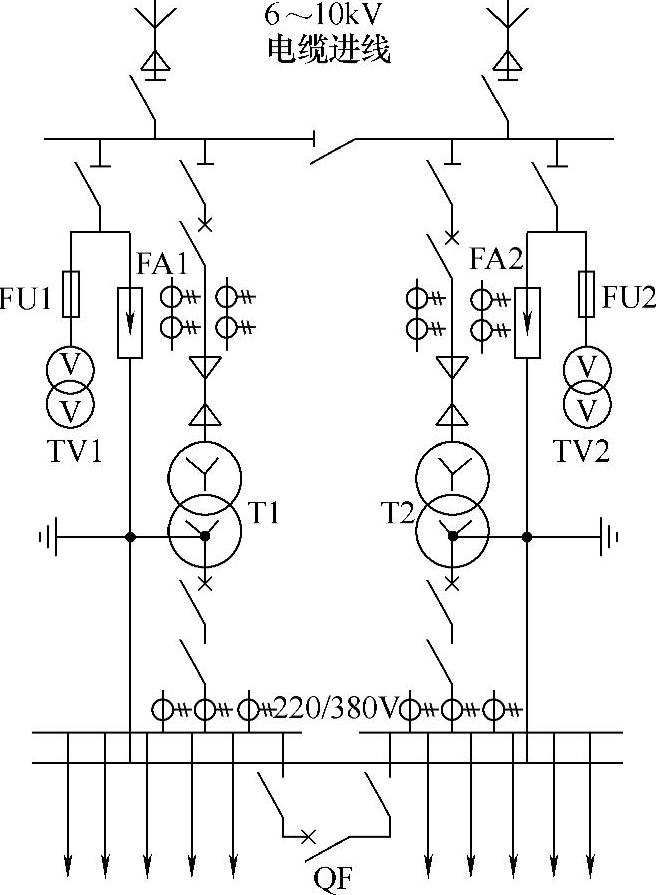

图4-29 高低压侧均为单母线分段的变电站一次电路图

这种接线方案适用于装有两台及以上主变压器或具有多路高压出线的变压器。当任一台变压器需要进行检修或发生故障停电时，通过一系列的倒闸操作，即可恢复向负载继续供电。

（3）高低压侧均为单母线分段的变电站一次接线方案（见图4-29）。

这种接线方案的特点是两段高压母线在正常时可以接通运行，也可以分段运行。当线路中某一部分发生故障时，通过一系列倒闸操作，可以将故障部分切除后继续对整个变电站进行供电，其供电可靠性很高，可供一、二级负荷供电。

3.如何对工厂高压负荷进行配电

一些大中型工矿企业的用电负荷较大，高压供电线必须深入到工矿企业内部。高压配电一般采用10kV，若3～6kV高压用电设备负荷较大，也可采用3～6kV单独配电。3～10kV高压配电方式通常按照负荷大小、设备容量、供电可靠性、经济技术指标等不同的要求，分别采用放射式、树干式和环式等供电方式。

记忆口诀

一次系统设备多，高压低压分别看。

接线方式有三种，概略图样来呈现。

系统庞大较复杂，划分单元是关键。

电能流向为线索，彼此关系要分辨。

回路结构须清理，掌握功能和特点。

读图入手看主变，再看电源进出线。

参数信息应清楚，配电设备多查看。

遵循程序细分析，由浅入深反复练。
