后处理结果展示：冷却通道压强与温度分析

1.气壁面（与燃气接触壁面）温度分布

单击菜单栏中的“Display”→“Graphics and Animations”→“Contours”命令，弹出“Contours”对话框，如图6-137所示。在“Options”选项组中勾选“Filled”复选框，取消对“Auto Range”复选框的勾选，在“Contours of”选项组的两个下拉列表框中分别选择“Temperature”和“Static Temperature”选项，在“Surfaces”列表框中选择“liner_sym1”、“liner_wall”、“liner_sym2”、“outwall_sym2”、“outwall_outwall”、“outwall_sym1”、“outwall-wall”选项，单击“Display”按钮，弹出如图6-138所示的气壁温度分布云图。由图可知，喷管入口与喉部处的气壁温度较高。

2.气壁面热流密度分布

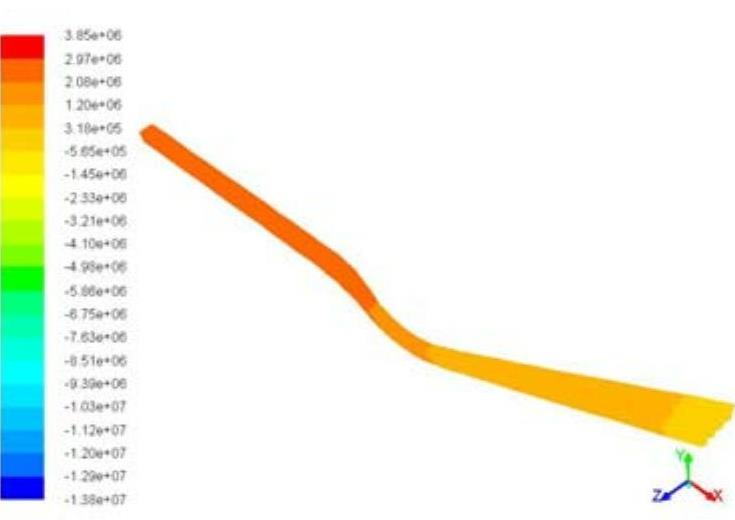

在“Contours”对话框“Contoursof”选项组的两个下拉列表框中分别选择“Wall Fluxes”和“Total Surface Flux”选项，在“Surfaces”列表框中选择“liner_sym1”、“liner_wall”、“liner_sym2”、“outwall_sym2”、“outwall_outwall”、“outwall_sym1”、“outwall-wall”选项，单击“Display”按钮，得到如图6-139所示的气壁热流密度分布云图。由图可知，喷管喉部壁面的热流密度最高。

图6-137 “Contours”对话框

图6-138 气壁温度分布云图

3.液壁（与冷却剂接触的壁面）压强分布

在“Contours”对话框“Contoursof”选项组的两个下拉列表框中分别选择“Pressure”和“Static Pressure”选项，在“Surfaces”列表框中选择“wall”选项，在“Options”选项组中取消对“Auto Range”复选框的勾选，单击“Display”按钮，得到如图6-140所示的液壁压强分布云图。

(www.zuozong.com)

图6-139 气壁热流密度分布云图

图6-140 液壁压强分布云图

4.冷却通道入口、出口处的压强与温度

单击菜单栏中的“Report”→“Result Reports”→“Surface Integrals”命令，弹出“Surface Integrals”对话框。如图6-141所示，在“ReportType”下拉列表框中选择“Mass-Weighted Average”选项，在“Field Variable”选项组的两个下拉列表框中分别选择“Pressure”和“Static Pressure”选项，在“Surfaces”列表框中选择“coolant_gasinlet”与“coolant_gasoutlet”选项，单击“Compute”按钮，会在信息反馈窗口显示冷却通道入口与出口处按质量流量求平均得到的压强值；同理在“Field Variable”选项组的两个下拉列表框中分别选择“Temperature”和“Static Temperature”选项，再次单击“Compute”按钮，则信息反馈窗口显示冷却通道入口与出口处的温度值，如图6-142所示。

图6-141 “Surface Integrals”对话框

图6-142 冷却通道入口与出口处的压强、温度值信息
