如何进行后处理：创建XZ平面并显示压力等值线和速度云图

由于三维的计算结果不便于直接查看，所以要创建内部的面来查看计算结果。下面介绍一下具体操作步骤：

（1）创建内部面单击菜单栏中的“Surface”→“Planes”命令，弹出如图6-58所示的“Plane Surface”对话框。“Options”选项组中列出了创建面的方法，默认的是三点创建平面。本例要创建一个XZ平面，3个点的坐标分别为1点（0,0,0）、2点（0.02,0,0）、3点（0,0,0.02）。

单击“Create”按钮，就创建了一个内部的面“plane-4”。

（2）显示压力云图和等值线迭代收敛后，单击菜单栏中的“Display”→Graphics andAnimations→“Contours”命令，弹出如图6-59所示的“Contours”对话框。在“Surfaces”列表框中选择“plane-4”选项，单击“Display”按钮，即可显示如图6-60所示的压力等值线图；勾选“Options”选项组中的“Filled”复选框，单击“Display”按钮，即可显示如图6-61所示的压力云图。

图6-58 “Plane Surface”对话框

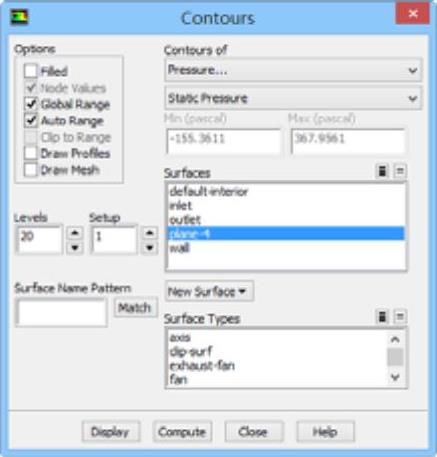

图6-59 “Contours”对话框

图6-60 压力等值线图

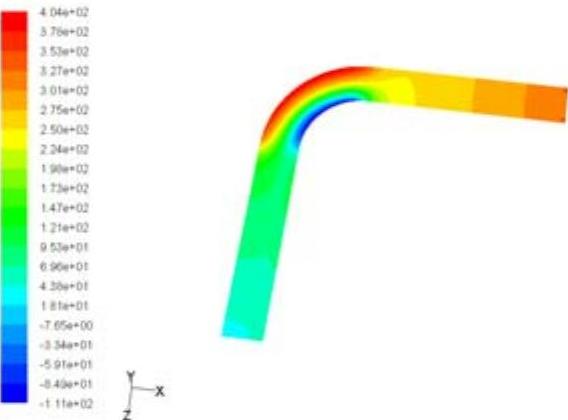

图6-61 压力云图

（3）显示速度云图和等值线在“Contours”对话框“Contours of”选项组的第一个下拉列表框中选择“Velocity”选项，单击“Display”按钮，即可显示如图6-62所示的速度云图；取消对“Options”选项组中“Filled”复选框的勾选，单击“Display”按钮，即可显示如图6-63所示的速度等值线图。

（4）显示速度矢量图单击菜单栏中的“Display”→Graphics and Animations→“Vectors”命令，弹出如图6-64所示的“Vectors”对话框。在“Surfaces”列表框中选择“plane-4”选项，通过改变“Scale”文本框中的数值来改变矢量的长度，通过改变“Skip”文本框中的数值来改变矢量的疏密，单击“Display”按钮，即可看到如图6-65所示的速度矢量图。

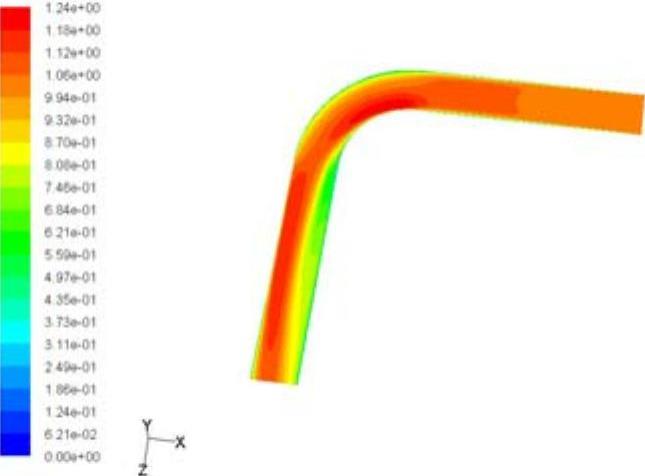

图6-62 速度云图

(www.zuozong.com)

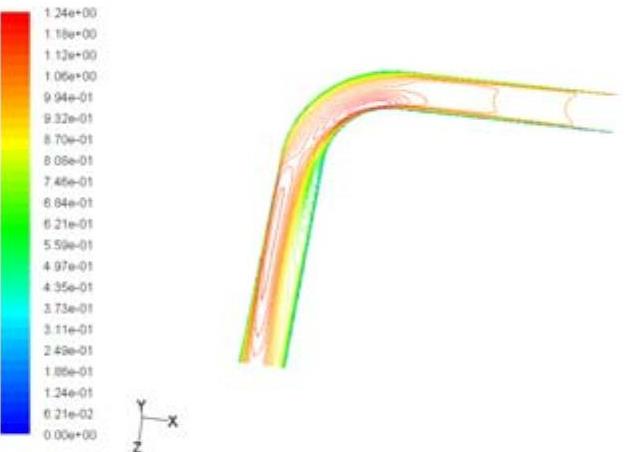

图6-63 速度等值线图

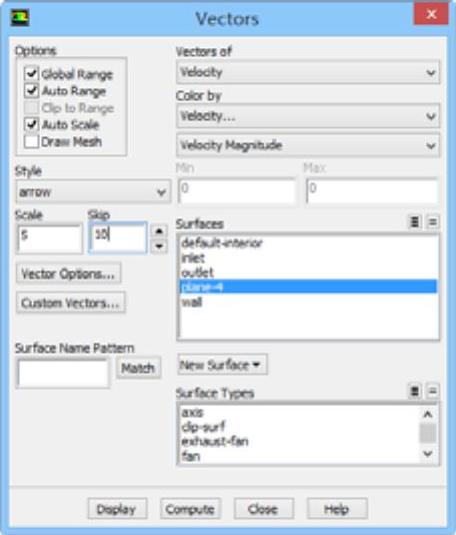

图6-64 “Vectors”对话框

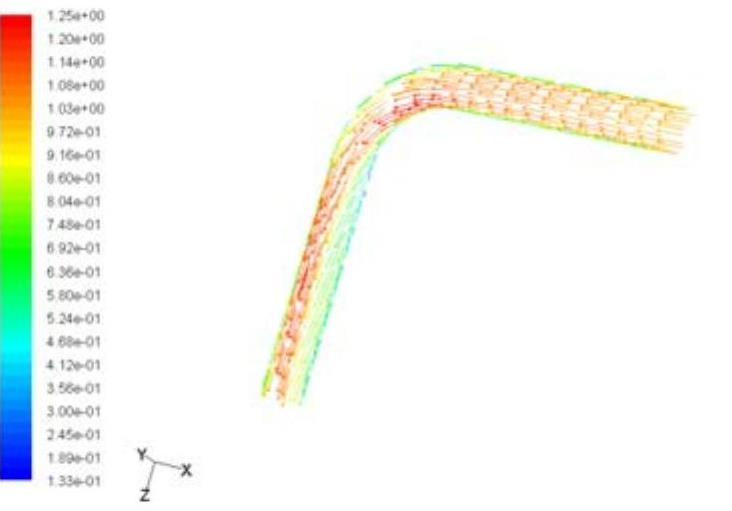

图6-65 速度矢量图

（5）显示流线图单击菜单栏中的“Display”→Graphics and Animations→“Pathlines”命令，弹出如图6-66所示的“Pathlines”对话框。在“Colorby”选项组的第一个下拉列表框中选择“Velocity”选项，在“Release from surfaces”列表框中选择“plane-4”选项，通过改变“Path Skip”文本框中的数值来改变流线的疏密，单击“Display”按钮，可以看到如图6-67所示的流线图。

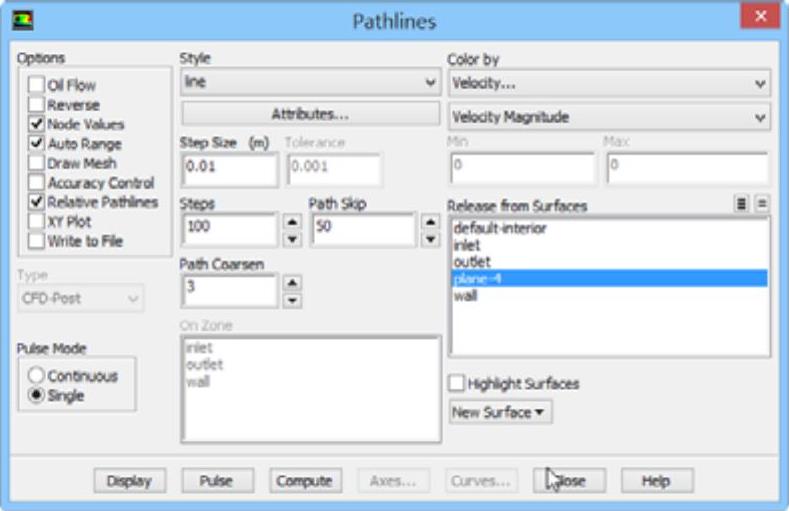

图6-66 “Pathlines”对话框

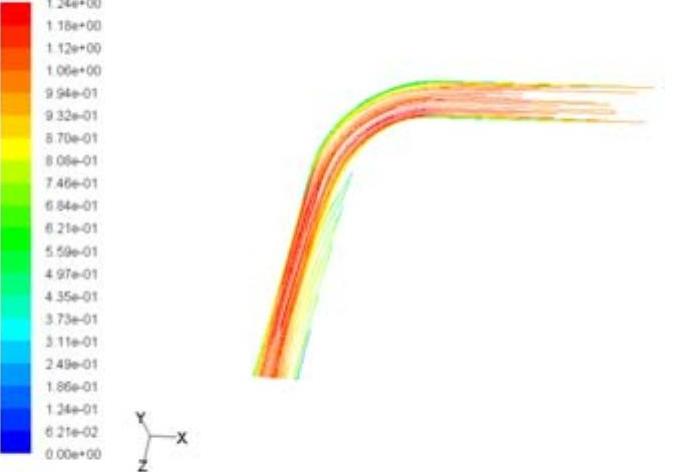

图6-67 流线图

（6）查看压力损失单击菜单栏中的“Report”→“Result Reports”→“Surfaces Integrals”命令，弹出如图6-68所示的“Surface Integrals”对话框。在“Report Type”下拉列表框中选择“Area-Weighted Average”选项，在“Surfaces”列表框中选择“inlet”和“outlet”选项，单击“Compute”按钮，入口和出口的平均压力信息如图6-69所示，从中可以计算出入口和出口的压力损失。

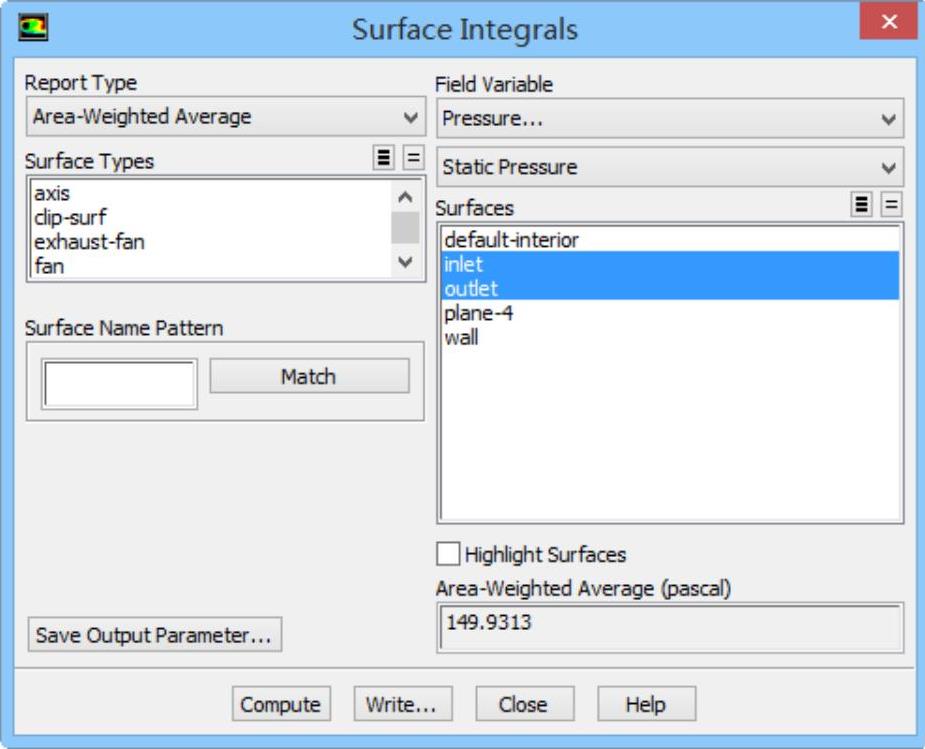

图6-68 “Surface Integrals”对话框

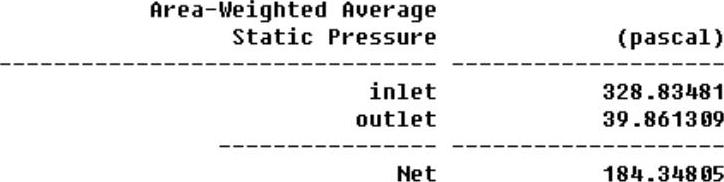

图6-69 入口和出口的平均压力信息
