主令电器之按钮及行程开关的应用

（1）控制按钮

控制按钮简称按钮，是广泛应用的一种主令电器，它主要用于远距离操作具有电磁线圈的电器，如接触器和继电器，向它们发出“指令”，也可用于电气联锁。可以说按钮是操作人员和控制装置之间的中间环节。

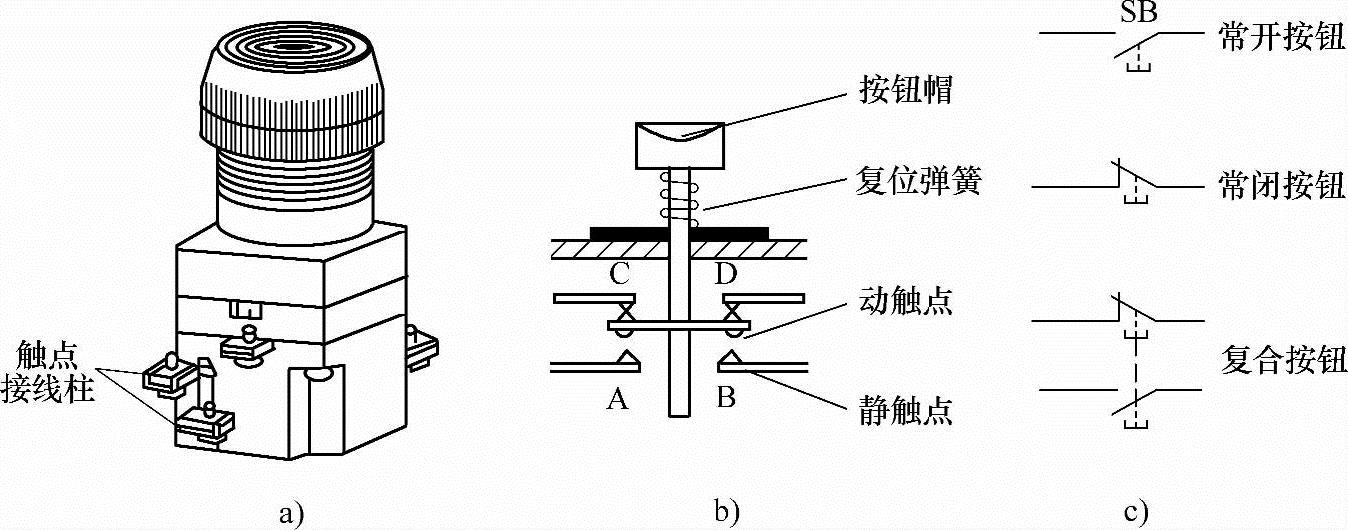

控制按钮结构如图5-15所示，它主要由按钮帽、复位弹簧、动触点、常闭静触点和常开静触点组成。在工作人员没有按压按钮帽时，动触点在复位弹簧作用下与常闭触点接触，将按钮帽按下，动触点就向下移动，先脱离常闭静触点，然后同常开静触点接触。当操作人员的手指离开按钮帽以后，在复位弹簧作用下，动触点又向上运动，恢复原来的状态，在复位过程中，先是常开触点分断，然后是常闭触点闭合。图中还画出了按钮在电路图中的符号。

按钮采用积木式拼接装配结构，触点数量可根据需要任意拼接，最多可达6常开和6常闭。

图5-15 控制按钮示意图

目前常用的按钮有LA18、LA19、LA20和LA25等系列。它们适用于交流500V，直流440V，额定电流为5A，控制功率为交流300W，直流70W的控制电路。在操作频率1200次／h的情况下，其电寿命不少于交流50万次，直流20万次。(www.zuozong.com)

（2）行程开关

行程开关用来反映工作机械的位置变化（行程），用以发出指令，改变电动机的工作状态。如果，把行程开关安装在工作机械行程的终点处，以限制其行程，就称为限位开关或终端开关。它不仅是控制电器，也是实现终端保护的保护电器。

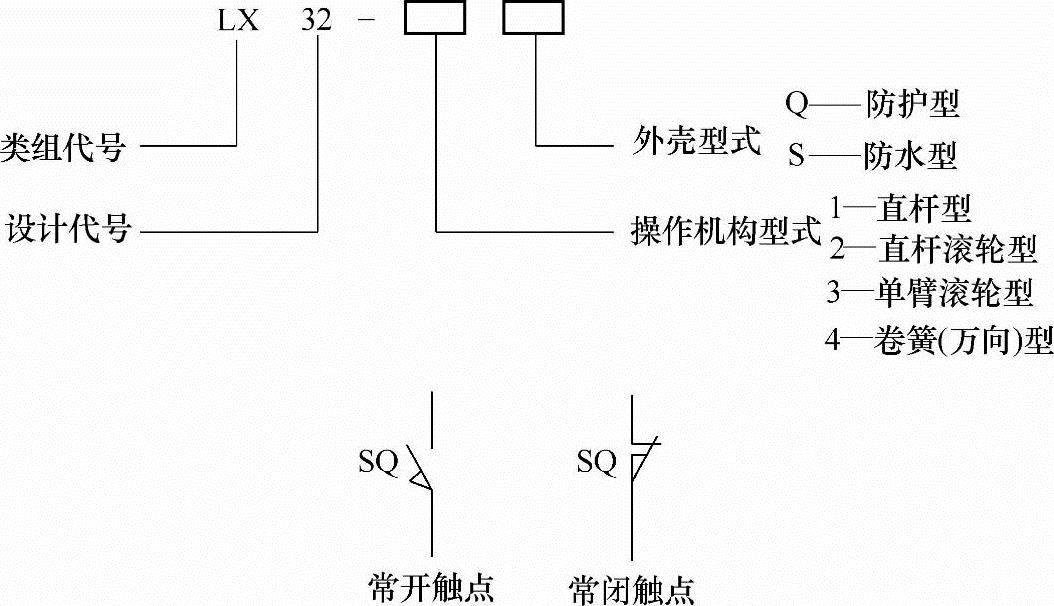

行程开关主要由类似按钮的触点系统和接受机械部件发来信号的操作头组成。根据操作头不同，行程开关可分为直动式、滚动式和微动式。按触点性质可分为有触点和无触点式。行程开关型号和符号含义如图5-16所示。

图5-16 行程开关型号和符号
