刀开关的作用及型号介绍

（1）刀开关的作用

刀开关是一种手动配电电器。主要用来隔离电源或手动接通与断开交直流电路，也可用于不频繁的接通与分断额定电流以下的负载，如小型电动机、电炉等。闸刀刀开关是最经济但技术指标偏低的一种刀开关。刀开关也称开启式负荷开关。

（2）外形与结构

图5-13所示为刀开关外形与结构图，它主要有与操作瓷柄相连的动触刀、静触头刀座、熔丝、迸线及出线接线座，这些导电部分都固定在瓷底板上，巨用胶盖盖着。所以当闸刀合上时，操作人员不会触及带电部分。胶盖还具有下列保护作用：

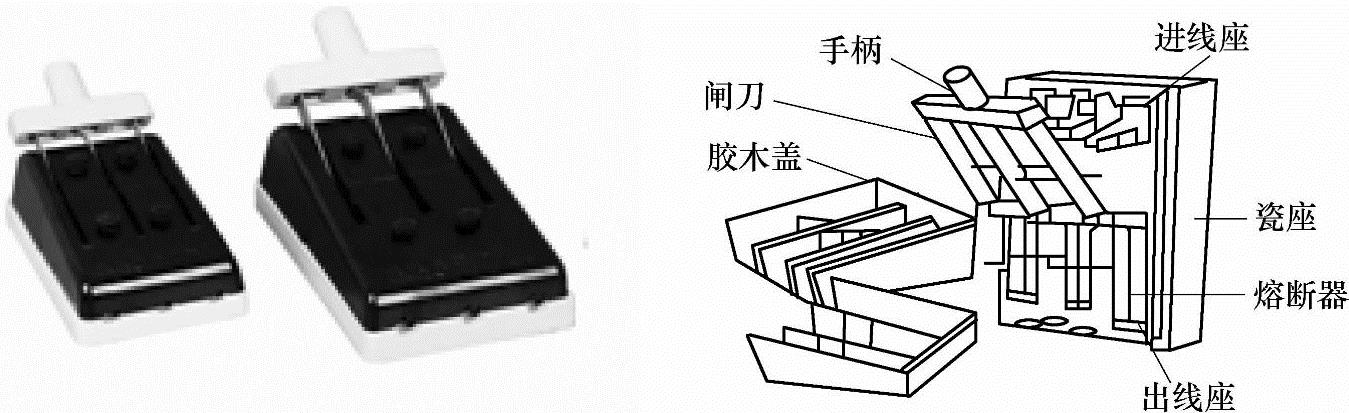

图5-13 刀开关外形与结构图

1）将各极隔开，防止因极间飞弧导致电源短路；

2）防止电弧飞出盖外，灼伤操作人员；

3）防止金属零件掉落在闸刀上形成极间短路。熔丝的装设，又提供了短路保护功能。

（3）刀开关技术参数与选择(www.zuozong.com)

刀开关种类很多，有两极的（额定电压250V）和三极的（额定电压380V），额定电流由10~100A不等，其中60A及以下的才用来控制电动机。常用的刀开关型号有HK1、HK2系列。表5-5列出了HK2系列部分技术数据。

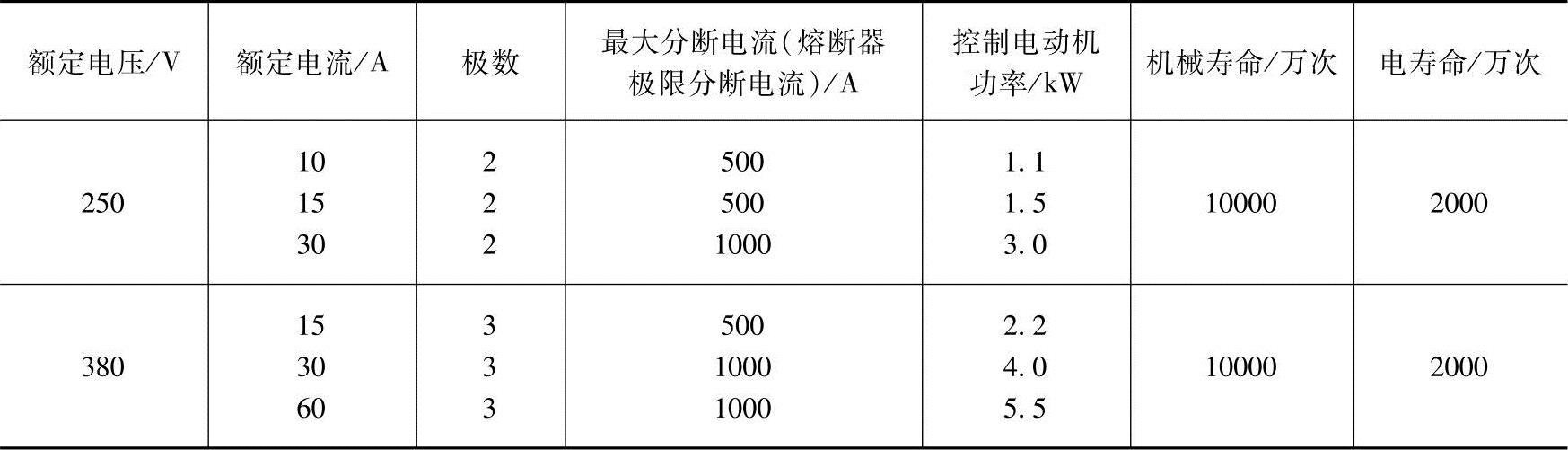

表5-5 HK2系列胶盖刀开关的技术数据

正常情况下，刀开关一般能接通和分断其额定电流，因此，对于普通负载可根据负载的额定电流来选择刀开关的额定电流。对于用刀开关控制电机时，考虑其起动电流可达4~7倍的额定电流，选择刀开关的额定电流，宜选电动机额定电流的3倍左右。

（4）使用刀开关时应注意

①将它垂直的安装在控制屏或开关扳上，不可随意搁置；

②迸线座应在上方，接线时不能把它与出线座搞反，否则在更换熔丝时将会发生触电事故；

③更换熔丝必须先拉开闸刀，并换上与原用熔丝规格相同的新熔丝，同时还要防止新熔丝受到机械损伤；

④若胶盖和瓷底座损坏或胶盖失落，刀开关就不可再使用，以防止安全事故。
