把电路的各个元件及相互之间的连接同时制造在一块半导体芯片上，组成一个不可分割的整体。它的内部元器件组成一个高增益的、带有深度负反馈的、直接耦合的集成的多级放大器。由于集成电路的芯片面积小、集成度高，所以功耗很小，在毫瓦以下；由于减少了电路的焊接点而提高了工作的可靠性，价格便宜。集成运算放大器在实际的电路设计中得到了广泛的应用。其符号如图1.4.7所示。
图1.4.7 集成运算放大器的符号
1.4.6.1 集成运算放大器的主要参数
（1）最大输出电压Uopp。
使输出电压和输入电压保持不失真关系的输出电压的峰-峰值，称为最大输出电压。
（2）开环电压放大倍数Auo。
无外接反馈电路时所测出的差模电压放大倍数。Auo越大，电路稳定性越高，运算精度越高。一般Auo在80～140 dB，高增益运放可达140 dB以上。
（3）输入失调电压UIO。
理想运放：当Ui1=Ui2=0时，有Uo=0；
实际运放（如制造时元件参数不对称等原因）：当Ui1=Ui2=0时，Uo≠0。
若使Uo=0时，在输入端加一个很小的补偿电压称输入失调电压UIO，它是表征运放内部电路对称性的指标，越小越好。
（4）输入失调电流IIO。
在零输入时，差分输入级的差分对管基极电流之差。用于表征差分级输入电流不对称的程度。典型值：零点零几微安，越小越好。
（5）输入偏置电流IIB。(www.zuozong.com)
输入电压为零时，运放两个输入端偏置电流的平均值。用于衡量差分放大对管输入电流的大小。典型值：零点几微安，越小越好。
（6）共模电压输入范围UICM。
在保证运放正常工作条件下，共模输入电压的允许范围。共模电压超过此值时，输入差分对管出现饱和，放大器失去共模抑制能力。
1.4.6.2 我国模拟集成电路命名方法

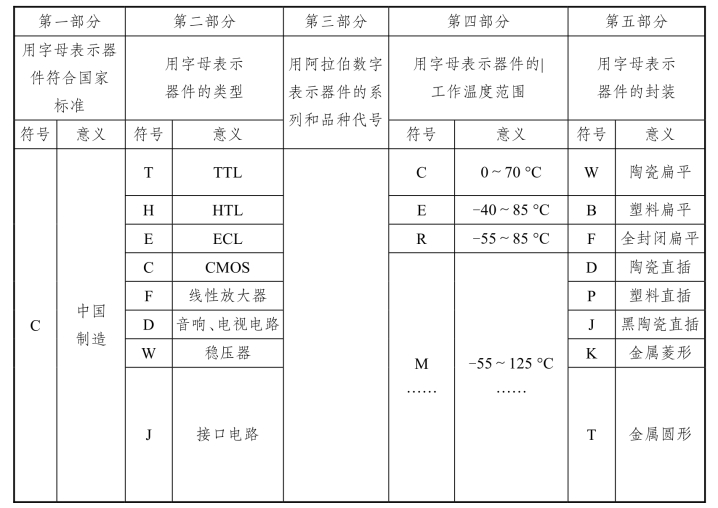

模拟集成电路命名方法见表1.4.23。
表1.4.23 模拟集成电路命名方法

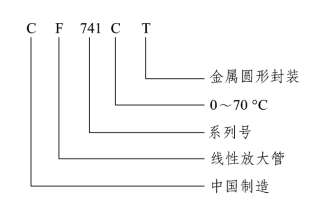

图1.4.8为模拟集成电路命名示例。

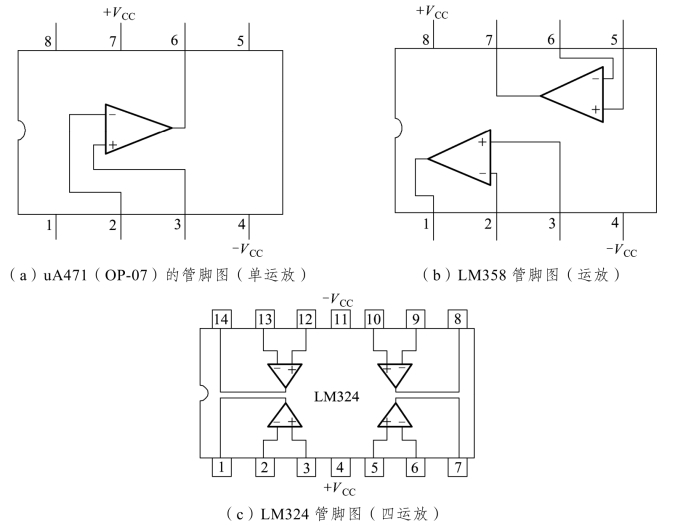

1.4.6.3 常用运算放大器管脚图
常用运算放大器管脚图如图1.4.9所示。
图1.4.8 模拟集成电路命名示例
图1.4.9 常用运算放大器管脚图
