电容器标称容量、型号命名法及常用种类介绍

电容器是由其上、下导电极板和中间填充的电介质（为绝缘材料）所构成。电容器在电路中可以用作耦合、滤波、振荡、补偿、定时等广泛的用途，是电子电路的基本元件之一。

1.4.2.1　电容器的主要技术指标

（1）电容器的耐压。

常用固定式电容的直流工作电压系列为：

6.3 V，10 V，16 V，25 V，40 V，63 V，100 V，160 V，250 V，400 V。

（2）电容器容许误差等级。

常见的有七个等级见表1.4.8。

表1.4.8　容许误差等级

（3）标称电容量。

标称电容量系列见表1.4.9。

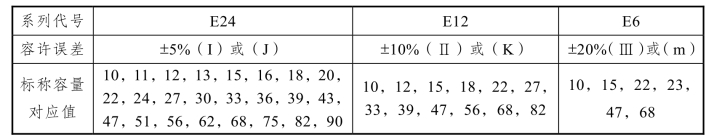

表1.4.9　电容器标称容量系列

注：标称电容量为表中数值或表中数值再乘以10n，其中n为正整数或负整数，单位为pF。

1.4.2.2　电容器的标识方法

（1）直标法。

容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉=106微法=1012微微法；

1微法=103纳法=106微微法；

1纳法=103微微法

例如：4n7表示4.7 nF或4 700 pF，0.22表示0.22 μF，51表示51 pF。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF；用小于1的数字表示单位为μF的电容，例如0.1表示0.1 μF。

（2）数码标识法。

一般用三位数字来表示容量的大小，单位为pF。前两位为有效数字，后一位表示位率。即乘以10i，i为第三位数字，若第三位数字9，则乘10-1。如223J代表22×103pF=22 000 pF=0.22 μF，允许误差为±5%；又如479K代表47×10-1pF，允许误差为±5%的电容。这种表示方法最为常见。

（3）色码标识法。

这种标识法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。有时色环较宽，如红红橙，两个红色环涂成一个宽的，表示22 000 pF。

1.4.2.3　电容器型号命名法

电容器型号命名法见表1.4.10。

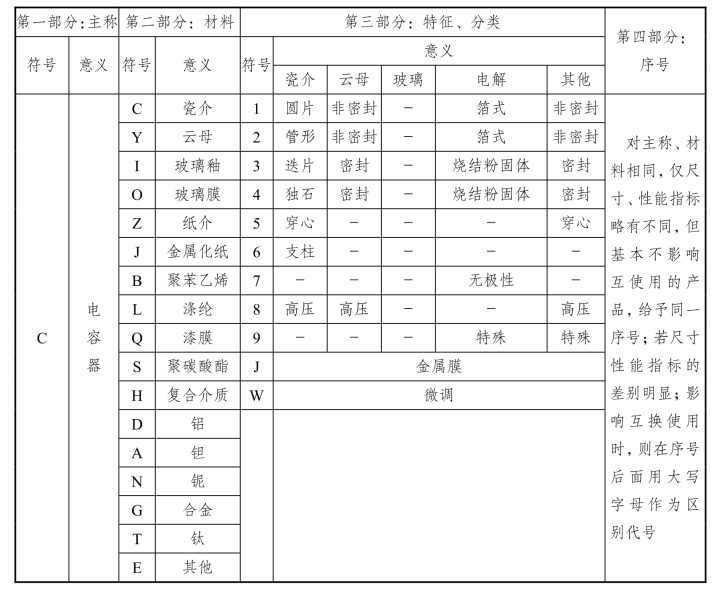

表1.4.10　电容器型号命名法

(www.zuozong.com)

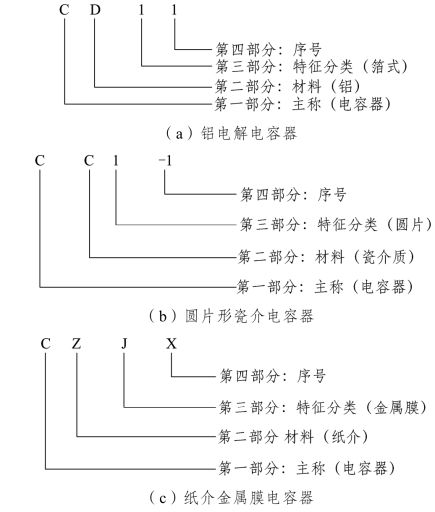

图1.4.6为电容器命名示例。

图1.4.6　电容器命名示例

1.4.2.4　常用电容器简介

电容器的种类很多，部分常用电容器如下。

（1）有机介质电容器。

有机介质电容器包括纸介电容器、金属化电容器、塑料薄膜电容器。

纸介电容器是一种早期生产的电容，用于直流及低频电路中，缺点是稳定性不高。金属化纸介电容器的最大特点是高压击穿后有自愈作用，当电压恢复正常后仍能工作。涤纶薄膜电容器具有良好的介电性能、机械强度高、耐高温、吸水率低。它的电容量范围和额定电压范围宽，但吸收特性差、耐电性不高，当交流电压高于300 V时不如纸介电容器。

聚丙烯电容属于非极性有机介质电容，其高频绝缘性能好，电容量和损耗角正切在很宽范围内与频率的变化无关，受温度的影响小，介电强度随温度上升而有所增加，这是其他介质材料所难以具备的。该电容器性能好、价格中等，多用于交流电路中。

（2）无机介质电容器。

无机介质电容器指陶瓷电容器、云母电容器、玻璃膜电容器等。

云母电容器主要特点是：介质损耗小，耐热性好、化学性能稳定，有较高的机械强度，固有电感小，常用于较高频率的电路，但它的价格较高。

瓷介电容器介质损耗小，电容量随温度、频率、电压和时间的变化小，即稳定性高。主要用于高频电路，其容量范围不大。瓷介电容器有低压低功率和高压高功率之分，其结构形式多种多样，有圆片型、穿芯式和管型。其表面涂有颜色标志表示温度系数的大小。正温系数的电容多用于滤波、旁路、隔直，负温系数的电容多用于振荡电路。温度系数很小的电容可用于精密仪表中。

独石电容器是瓷介电容器的一种，它使瓷介电容器进一步小型化。穿芯电容器是管型瓷介电容器的一种变形，多用于高频电路。玻璃釉电容器制造工艺和独石电容器相似，也是独石结构，它具有瓷介电容器的优点。由于玻璃釉的介质常数大，所以体积比同容量的瓷介电容小。其介电常数在很宽的范围内保持不变，并且有很高的品质因数，使用温度高。

玻璃膜电容器的制造工艺和玻璃釉电容相似，发展玻璃膜电容器是为了代替云母电容器。由于玻璃的成分可以根据需要灵活改变，它的使用适应性强。而且按独石结构制造，主防潮性、抗振性、电容稳定性均高于云母电容，可工作于200 °C的温度。

（3）电解电容器。

电解电容器可分为两大类：铝电解电容和钽、铌电解电容。

电解电容的优点是电容量大，尤其是电压低时尤为突出；在工作过程中可以自动修补氧化膜，具有一定自愈能力；可耐非常高的场强，工作场强高于其他电容器。铝电解电容价格便宜，适于各种用途。而钽电解电容器可靠性高、性能好，但价格较高，适用于高性能指标的电子设备。

电解电容的缺点：一般电解电容均有极性，使用时接错有损坏的危险。电解电容工作电压有一定的上限值，如铝电解电容的最高额定电压为500 V；液体钽电解电容最高可达 160 V；固体钽电容最高只有 63 V。电解电容的绝缘质量较差，一般用漏电流的大小来表示，但钽电解电容比铝电解电容要好得多。电解电容的损耗角正切较大，而且当温度和频率改变时，其电性能变化也大一些。

固体钽电容承受冲击大电流的能力差，而铝电解电容在长期搁置后再用时不宜立即施加额定电压。固体钽电电解电容比铝电解电容容量略高，其体积比铝电解电容要小，其容量和tg的频率特性在电解电容中为最佳。固体钽电解电容的漏电流用微安计算（高压铝电解电容用毫安计算），其电容量和温度特性在电解电容中也是最好的。固体钽电容没有漏液和产生气体导致爆炸的危险，但它的价格较高。

（4）可变电容器。

可变电容器是通过改变电极片面积引起电容量值的变化，电极片由定片和动片组成，它所使用的电介质有空气、塑料薄膜、陶瓷、云母等。

空气可变电容器具有制造容易、精度高、性能稳定、高频性能好、旋转摩擦损耗小，无静电噪声等优点。但由于空气介质电容率小，因此带来体积大、重量重、容易引起机震的缺点。为了弥补这个缺点，在定片上敷贴一层塑料薄膜介质，可以制成小型化高性能空气薄膜可变电容器。

塑料薄膜可变电容器以塑料薄膜为介质，主要特点是体积小、重量轻、价格便宜。尤其是用蒸发法形成介质的薄膜可变电容器，适于制成大型大容量电容。该电容的缺点是容易产生静态噪声、温度变化时性能不稳定、电容量精度较差。

（5）微调电容器。

微调电容器可分为薄膜微调电容器、陶瓷微调电容器、云母微调电容器以及玻璃微调电容器等。

薄膜微调电容器使用原材料价格便宜，便于大量生产，主要应用于收音机等民用产品。陶瓷微调电容器的特点是：体积小、容量大、电容量呈直线变化；调整方便，调整后的电容量漂移小；耐冲击、振动性能好；由温度、湿度变化引起的电容量和特性变化小；长期使用后仍有很高的可靠性。

云母微调电容器的特点是：属于小型大容量电容，耐高温性能良好；密封型云母可变电容的性能不受湿度变化影响，介质损耗小；电容量的稳定性好。

玻璃微调电容器以圆筒形的玻璃为介质，用调节螺钉移动玻璃内部的活塞型电极来改变电容量。广泛应用于对可靠性要求高的卫星通信、航空通信、广播发射机等，尤其适合在环境恶劣的条件下使用。其特点是：玻璃介质和可动电极（活塞）是精密加工而成的零件组合，调节机构具有自锁结构，故调节的精度高、Q值高、高频特性优异；玻璃管与动电极之间无间隙，使用寿命长；使用温度范围广，在经过温度和湿度试验后，容量恢复特性好；体积小、可变容量范围广、抗冲击振动性能好。
