恒功率控制LR.G型带遥控压力控制

这种控制方式是在LR.D型控制方式的基础上增加了一台遥控压力溢流阀5（见图3-47）。为了能够实现控制压力的遥控设定，外加的溢流阀5通过管道被连到油口X_D。固定节流孔6与压力溢流阀5的可变节流口一起构成B型半桥，改变压力溢流阀的设定压力就可调整压力控制阀4的弹簧腔的压力。压力溢流阀5一般不安装在主泵上，需单独订货。

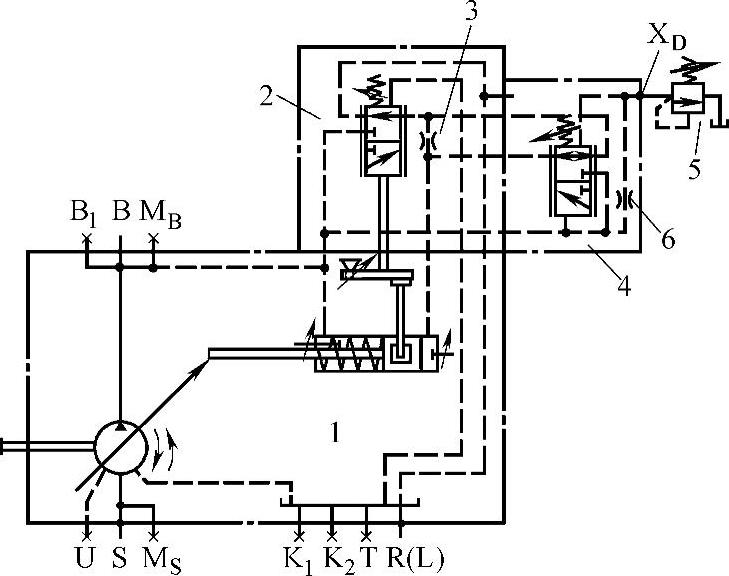

图3-47 LRG型控制职能原理图

1—变量泵主体 2—功率控制阀 3、6—固定节流孔 4—压力控制阀 5—遥控压力溢流阀

一旦系统压力控制溢流阀设定值加上压力控制阀4的阀口的压差达到遥控压力的设定值，泵就会进入压力控制模式，控制原理同3.4.3节，可以通过改变压力溢流阀调控压力，实现远程压力遥控。对于博世力士乐公司LR2（3）G型泵，压力控制阀阀芯的压差被设定为标准的2MPa。一般要求控制管路长度最长不要超过2m。这种控制方式，在无压条件下初始的位置是排量最大位置V=V_gmax。(www.zuozong.com)

注意，对于遥控压力的设定值是单独的溢流阀设定值加上在压力控制阀阀口两端的压差Δp之和。例如，外部的压力溢流阀设定值是33MPa，控制阀阀芯两端的压差是2MPa，遥控压力的设定值为33MPa+2MPa=35MPa。

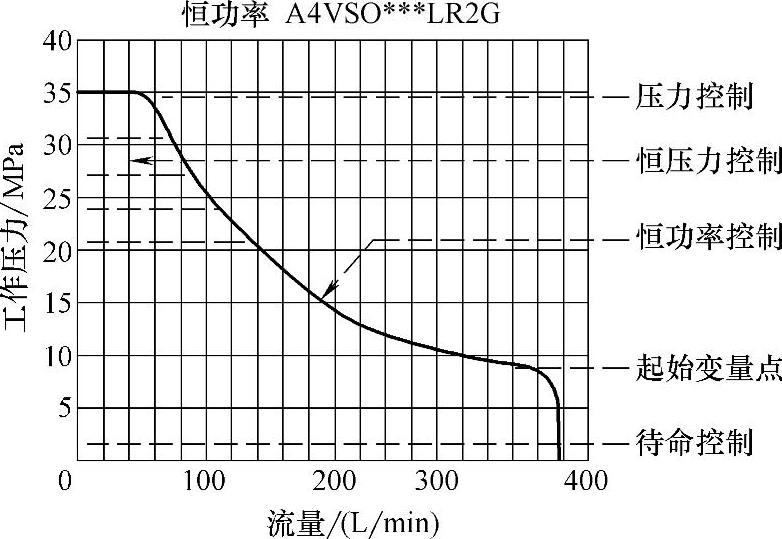

LR2.G型控制的静态特性曲线见图3-48，压力阀的阀口压差大约等于2MPa，调整溢流阀的设定压力值，可以看到，随着总的设定压力的增加压力特性上移，工作压力水平线向上移动。

图3-48 LR2.G型控制静态特性曲线
