频率电压转换器

由图4-5可见，控制电压V_d除接VCO之外，还经过源跟随器A₂从第10脚（DEM_o）上获得与输入频率成正比的平均值电压。由此可构成f/V转换器。A₂的作用是提高带负载能力，推动灵敏表头。模拟式频率计电路如图4-14所示，它用表针指示被测频率的高低。R₁由4.7kΩ固定电阻与51kΩ电位器串联而成。R₄、R₅和C₄构成低通滤波器。R₃与表头M串联后作为源跟随器的负载，R₃还用于调节表头的满度电流。表头上并有100μF大电容，用以消除低频时表针的抖动现象。该频率计的测量频率范围是20Hz～1kHz。在用标准信号发生器和标准频率计进行校准时，需调整51kΩ电位器。利用XFD-6型低频信号发生器依次输出20Hz、100Hz、1kHz的频率信号，再用DT830型数字多用表实测第10脚输出电压，依次为0.10V、0.50V、5.03V，证明该模拟频率计具有良好的线性度。

图4-14 模拟式频率计电路

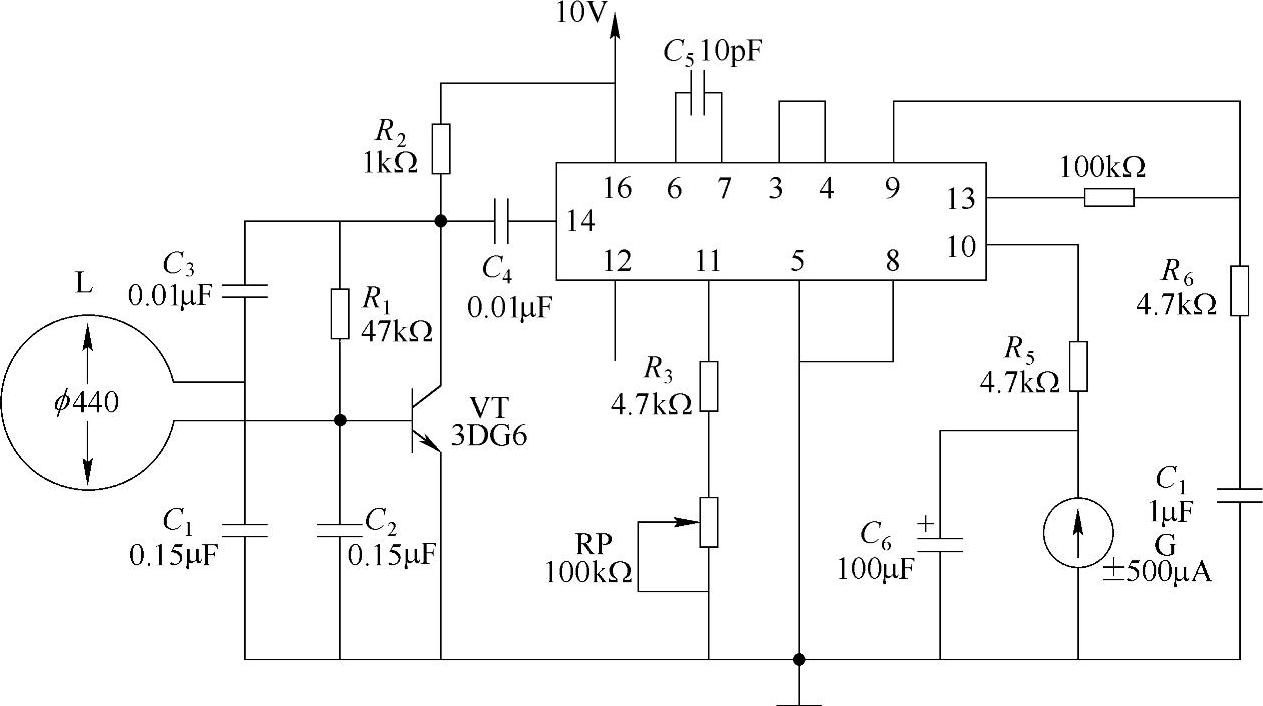

国外设计的一种金属探测仪电路如图4-15所示。VT与C₁、C₂、探头L一起组成振荡器，振荡频率约为300kHz。探头采用ϕ440mm的线圈（亦可用磁棒线圈代替）。当探头接近埋在地下的金属物体时，金属物体相当于短路环，使L的电感量减小，振荡频率随之升高，表针偏转角度改变。表头宜采用零位指示器，零点位于刻度盘中央。该电路仍用于f/V转换器，因使用相位比较器Ⅱ，故可接受任意占空比的波形。(www.zuozong.com)

图4-15 金属探测仪电路
