同轴线衰减器和移相器的作用及应用场景

（一）衰减器

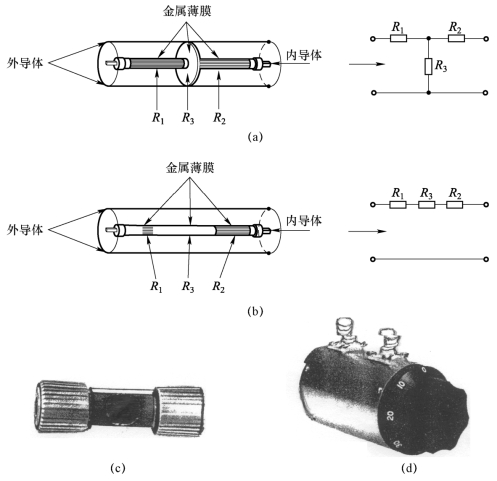

图6.5-3所示是同轴线衰减器的原理示意图、等效电路和两个实物图。图6.5-3（a）是一个具有固定衰减量的衰减器，同轴线的内导体是一个玻璃（或陶瓷）管（棒），在其长度的1/2 处安置一个涂覆（蒸发）有电阻性金属薄膜材料的圆盘，在其两侧的内导体上也都涂覆了电阻性的金属薄膜材料，这样就构成了一个其等效电路为T 形的衰减网络，它的工作频率可以从直流到4 GHz。图6.5-3（b）所示也是一个具有固定衰减量的衰减器，起主要衰减作用的是内导体中间一段具有高电阻性金属薄膜的部分，而在其两侧的低电阻段主要是起匹配的作用。这种衰减器的工作频率最高可到20 GHz。以上两种衰减器中的金属薄膜应尽量地薄（小于趋肤深度），这样，其表面电阻几乎与频率无关，展宽了频带。图6.5-3（c）是同轴线衰减器的实物图；图6.5-3（d）是衰减量可以调节的衰减器实物图。另外，图2.7-2所示是一个同轴-波导型的衰减器，其衰减量是可调的，而且可以得到比较精确的衰减值。

图6.5-3 同轴线衰减器

（a）、（b）具有固定衰减量的衰减器及其等效电路；（c）同轴线衰减器实物图；（d）衰减量可调节的衰减器实物图(www.zuozong.com)

（二）移相器

图6.5-4 是一个同轴线移相器的结构示意图，改变同轴线的几何长度即可调节相位。为了使各段同轴线之间达到匹配，各段同轴线外导体的内半径与内导体的外半径之比应该相同（即它们的特性阻抗相同）。另外，在内外导体尺寸的突变处（“台阶”）会造成波的反射，为消除其影响，可以使内外导体的“台阶”错开一小段距离Δl，该小段Δl 的特性阻抗与各段同轴线的特性阻抗近似相等（理由参见§6.2），这样，整个移相器仍然是匹配的。

图6.5-4 同轴线移相器
