1）风管的种类
制作风管的材料有薄钢板、硬聚氯乙烯塑料板、玻璃钢、胶合板、纤维板、铝板和不锈钢板。利用建筑空间兼作风道的,有混凝土、砖砌风道。需要经常移动的风管,则大多用柔性材料制成各种软管,如塑料软管、橡胶管和金属软管。
最常用的风管材料是薄钢板,它有普通薄钢板和镀锌薄钢板两种。两者的优点是易于工业化制作、安装方便、能承受较高的温度。镀锌钢板还具有一定的防腐性能,适用于空气湿度较高或室内比较潮湿的通风、空调系统。玻璃钢、硬聚氯乙烯塑料风管适用于有酸性腐蚀作用的通风系统。它们表面光滑,制作也比较方便,因而得到了较广泛的应用。
砖、混凝土等材料制作的风管主要用于需要与建筑结构配合的场合。它节省钢材,经久耐用,但阻力较大。在体育馆、影剧院等公共建筑和纺织厂的空调工程中,常利用建筑空间组合成通风管道。这种管道的断面较大,可降低流速,减小阻力,还可以在风管内壁衬贴吸声材料,以降低噪声。
2）风管的制作安装
（1）镀锌铁皮风管制作加工
①风管接缝的连接方法
风管接缝的连接方法有咬口连接和焊接连接。
a.咬口连接：主要用于厚度δ≤1.2的薄钢板和镀锌钢板。咬口连接的形式见表4.21。

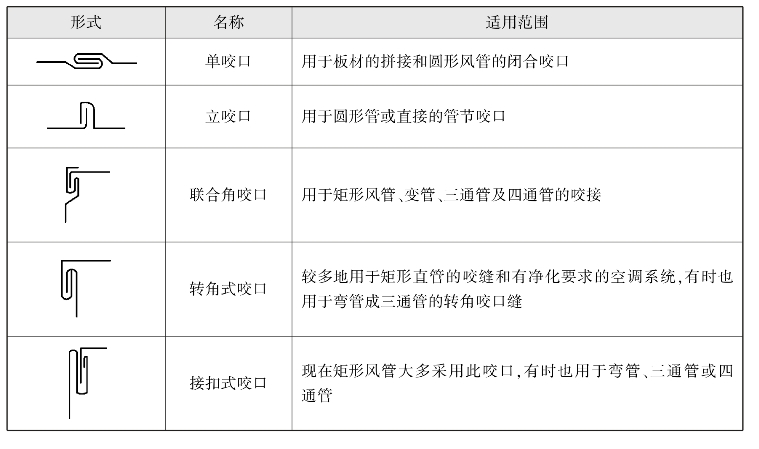

表4.21 风管接缝咬口连接
b.焊接连接：主要用于厚度δ＞1.2的非镀锌薄钢板。
②镀锌铁皮风管的连接
镀锌铁皮风管的连接方法有C形插条连接和法兰连接,具体方法如下：
a.当矩形风管边长≤800mm时,风管之间的连接可用C形插条连接,如图4.35所示。
b.对矩形风管边长＞800mm以及风管与设备、风阀、消声器、防风阀等通风配件的连接可采用法兰连接。

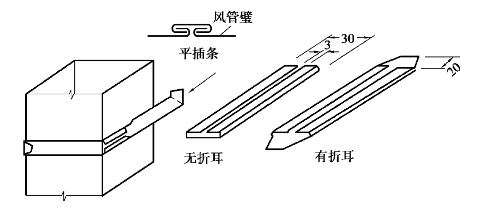

图4.35 风管C形插条连接示意图(www.zuozong.com)
③法兰与风管的装配形式
a.翻边形式：适用于扁钢法兰与板厚小于1.0mm、直径D＜200mm的圆形风管、矩形不锈钢风管或铝板风管、配件的连接。
b.翻边铆接形式：适用于角钢法兰与壁厚＜1.5mm、直径较大的风管及配件的连接,铆接部位应在法兰外侧。
c.焊接形式：适用于角钢法兰与风管壁厚＞1.5mm的风管与配件的连接,并依风管、配件断面的大小情况,采用翻边点焊或沿风管、配件周边进行满焊连接。
④风管加固
矩形风管与圆形风管相比,自身强度低,当边长≥630mm、管段长度在1.2m以上时均应采取加固措施（见图4.36）。加固措施如下：
a.采用楞筋、楞线的方法加固,适用于边长较小的风管。
b.加固框的形式加固,适用于边长较大的风管和中、高压风管。

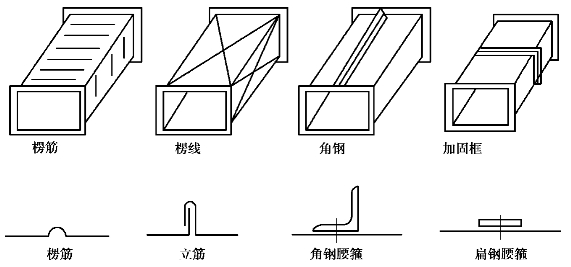

图4.36 风管加固示意图
（2）风管安装技术要求
①风管和空气处理机内不得敷设电线、电缆以及输送有毒、易燃、易爆的气体和液体管道。
②风管与配件可拆卸的接口不得装设在墙和楼板内。
③排气和除尘系统的风管宜在该系统所服务的生产设备就位后安装。
④风管水平安装,水平度的允许偏差每米不应大于3mm,总偏差不应大于20mm；风管垂直安装,垂直度的允许偏差每米不应大于2mm,总偏差不应大于20mm。
⑤输送产生凝结水或含有蒸汽的潮湿空气的风管,应按设计要求的坡度安装。风管底部不宜设置纵向接缝,如有接缝应做密封处理。
⑥安装输送含有易燃、易爆介质气体的系统和安装在易燃、易爆介质环境内的通风系统都必须有良好的接地装置,并应尽量减少接口。输送易燃、易爆介质气体的风管,通过生活间或其他辅助生产房间必须严密,并不得设置接口。
