使用软件：Photoshop。
包含知识：Photoshop工具的使用、Photoshop图层样式、Photoshop图层叠加模式、Photoshop剪切蒙版。
重点和难点：使用［钢笔工具］绘制图形；图层叠加模式的使用。
绘图页面：A4。
绘制步骤：电脑效果图的主要步骤（图2-137）。
图2-137 电脑效果图绘制主要步骤二
步骤1.绘制身体部分
（1）打开Photoshop，执行文件菜单下的［新建］命令，新建一张A4大小的页面，并命名为“效果图绘制二”（图2-138、图2-139）。
图2-138 新建文件一
图2-139 新建文件二
（2）使用［钢笔工具］绘制出“身体”的形状路径，并执行［Ctrl+Enter］组合键，将路径转换成选取，然后打开［拾色器］对话框，填充身体的主色（图2-140）。
（3）用［移动工具］选中图层一，在［图层］菜单中打开［图层样式］对话框，在［样式］框中选择［描边］，在［描边］框中添加“黑色”“1像素”（图2-141）。
图2-140 绘制路径并填色
图2-141 图层设置
步骤2.绘制脸部细节和身体上的阴影部分
（1）执行［Ctrl+Shift+N］组合键新建“图层二”，在［拾色器］对话框中选择阴影颜色为前景色，用［画笔工具］在图层二中画出阴影（图2-142）。
（2）新建图层三，选择［画笔工具］，用紫红色半透明柔角画笔，画出脸部的红晕（图2-143）。
图2-142 阴影表现
图2-143 面部腮红表现
（3）新建图层四，选择［画笔工具］，将前景色设置为黑色，绘制出左边睫毛部分（图2-144）。
（4）新建图层五，使用［画笔工具］，将前景色设置为黑色，绘制出右边睫毛部分（图2-145）。
图2-144 绘制左边睫毛
图2-145 绘制右边睫毛
（5）新建图层六，使用［钢笔工具］绘制出阴影线路径，用黑色的画笔描边路径（图2-146）。
（6）将除背景以外的其他图层选中，执行［Ctrl+G］组合键创建组，创建出“组一”（图2-147）。
图2-146 绘制阴影线路径
图2-147 创建组一
步骤3.绘制头发
（1）新建“头发一”图层，用［钢笔工具］绘制出头发形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区；执行［Alt+Delete］组合键填充前景色，填入紫红色的前景色（图2-148）。
（2）新建“头发二”图层，用［钢笔工具］绘制出黑色头发的形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区；执行［Alt+Delete］组合键填充前景色，填入黑色的前景色（图2-149）。
图2-148 绘制头发形状
图2-149 绘制头发形状并填色一
（3）新建“眉毛”图层，使用［画笔工具］绘制出眉毛（图2-150）。
（4）将除背景图层和组一以外的图层全部选中，执行［Ctrl+G］组合键创建组，创建出“组二”（图2-151）。
图2-150 绘制头发形状并填色二
图2-151 创建组二
步骤4.绘制裤子和鞋子
（1）新建“腿一”图层，使用［钢笔工具］绘制出左边腿部的基本形状路径，执行［Ctrl+Enter］组合键将路径转换成选区，创建选区；用［画笔工具］在选区内画出腿部的颜色（图2-152）。
图2-152 绘制左边腿部并填色
（2）在“图层”菜单中打开［图层样式］对话框，对“腿一”图层进行［描边］操作（图2-153）。
图2-153 左边腿部描边

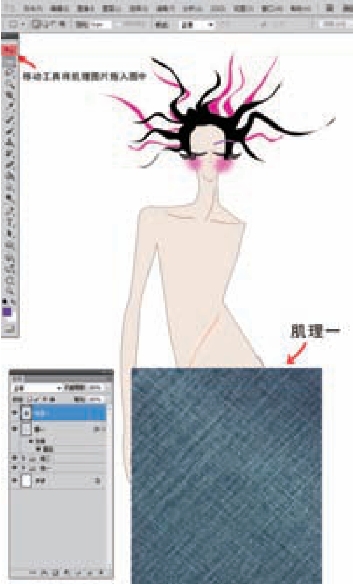

（3）将“肌理一”图片打开并移入到“效果图绘制二”中，创建“肌理一”图层（图2-154）。
图2-154 打开肌理
（4）将“肌理一”图层的图层叠加模式选择为“柔光”，并执行［图层］菜单下的［创建剪切蒙版］命令，将“肌理一”图层中的肌理图片贴入“腿一”中（图2-155）。
图2-155 肌理填充

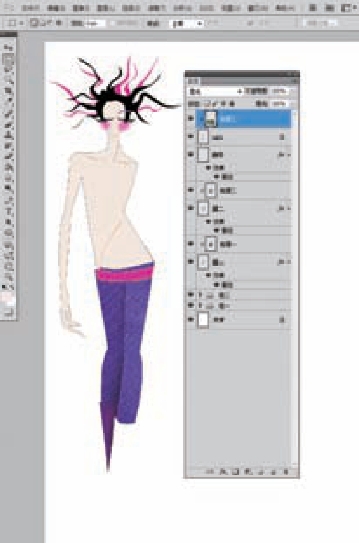

（5）使用前面三步中相同的技法，创建出“腿二”图层，并对该图层应用［描边］样式，将“肌理二”图片贴入“腿二”中（图2-156）。
图2-156 绘制右腿
（6）新建“腰带”图层，使用［钢笔工具］绘制出腰带的形状路径，执行［Ctrl+Enter］组合键将路径转换成选区；执行［Alt+Delete］组合键填充前景色，填入紫红色的前景色（图2-157）。
图2-157 绘制腰带一
（7）在“图层”菜单下，打开［图层样式］对话框，对“腰带”图层进行［描边］操作（图2-158）。
图2-158 绘制腰带二
（8）新建“Right”图层，使用［钢笔工具］绘制出左边小腿的形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区；用［画笔工具］在选区内画出小腿部的颜色（图2-159）。
图2-159 绘制左边靴子
（9）将“肌理三”图片打开并移入到“Right”图层的上方，创建“肌理三”图层（图2-160）。
图2-160 创建靴子肌理
（10）将“肌理三”图层的图层叠加模式选择为“柔光”，并创建剪切蒙版，将“肌理三”图层中的肌理图片贴入“Right”图层中（图2-161）。
图2-161 填充靴子肌理
（11）使用前面三步中相同的技法，创建出“left”图层，并对该图层应用［描边］样式，将“肌理四”图片贴入“left”图层中（图2-162）。
图2-162 绘制右边靴子
（12）新建“装饰一”图层，使用［画笔工具］绘制出右边靴子上的装饰图案（图2-163）。
图2-163 绘制右边靴子上的装饰
（13）新建“装饰二”图层，使用［画笔工具］绘制出左边靴子上的装饰图案（图2-164）。
图2-164 绘制左边靴子上的装饰
（14）将除背景图层、组一和组二图层以外的图层全部选中，执行［Ctrl+G］组合键创建组，创建出“组三”（图2-165）。
图2-165 创建组三
步骤5.绘制裙子
（1）创建“裙子一”图层，使用［钢笔工具］绘制出裙子的基本形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区，并选择下图中的前景色进行填充（图2-166）。
(www.zuozong.com)
图2-166 绘制裙子并填色
（2）在图层面板中，将“裙子一”图层的不透明度设置为66％（图2-167）。
图2-167 裙子透明效果处理
（3）创建“裙子二”图层，使用［钢笔工具］绘制出裙子的基本形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区，并选择适当的前景色进行填充，并将该图层的不透明度设置为69％（图2-168）。
图2-168 裙子绘制与效果处理
（4）创建“裙子高光”图层，使用［画笔工具］绘制出裙子上的高光（图2-169）。
图2-169 裙子绘制与效果处理
（5）将除背景图层、组一、组二和组三图层以外的图层全部选中，执行［Ctrl+G］组合键创建组，创建出“组四”（图2-170）。
图2-170 创建组四
步骤6.绘制衣服
（1）创建“衣服”图层，使用［钢笔工具］绘制出衣服的基本形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区，并用［画笔工具］在选区中画出不同的颜色（图2-171）。
图2-171 绘制衣服并填色
（2）将“肌理五”图片打开并移入到“衣服”图层的上方，创建“肌理五”图层（图2-172）。
图2-172 衣服填充肌理
（3）将“肌理五”图层的叠加模式选择为“柔光”，图层不透明度设置为66％，并创建剪切蒙版，将“肌理五”图层中的肌理图片贴入“衣服”图层中（图2-173）。
图2-173 衣服填充效果处理
（4）创建“衣服边线”图层，用［钢笔工具］对衣服边线进行描绘，然后用前景色为紫红色的画笔对［钢笔工具］描出的路径进行［描边］（图2-174）。
图2-174 衣服描边处理
（5）创建“披肩”图层，用［钢笔工具］绘制出披肩的形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区，然后使用［画笔工具］在选区中着色（图2-175）。
图2-175 绘制披肩
（6）将“披肩”图层的不透明度设置为80％（图2-176）。
图2-176 披肩透明处理
（7）将“肌理六”图片打开并移入到“披肩”图层的上方，创建“肌理六”图层（图2-177）。
图2-177 披肩效果处理一
（8）将“肌理六”图层的叠加模式选择为“明度”，图层不透明度设置为42％，并创建剪切蒙版，将“肌理六”图层中的肌理图片贴入“披肩”图层中（图2-178）。
图2-178 披肩效果处理二
（9）将“披肩”图层选中，执行［描边］的图层样式（图2-179）。
图2-179 披肩描边处理
（10）创建“装饰三”图层，用［画笔工具］绘制出披肩上的装饰图案（图2-180）。
图2-180 绘制披肩装饰图案
（11）创建“彩带”图层，用［钢笔工具］绘制出彩带的基本形状路径，执行［Ctrl+Enter］组合键，将路径转换成选区，然后用［画笔工具］在选区中进行绘制（图2-181）。
图2-181 绘制靴子上的彩带
（12）将除背景图层、组一、组二、组三和组四图层以外的图层全部选中，执行［Ctrl+G］组合键创建组，创建出“组五”（图2-182）。
图2-182 创建组五
步骤7.绘制其他装饰图案
（1）创建“装饰花一”图层，使用［钢笔工具］和［画笔工具］相结合，绘制出头上和脚上的红色装饰花（图2-183）。
图2-183 绘制装饰图案一
（2）创建“装饰花二”图层，使用［钢笔工具］和［画笔工具］相结合，绘制出手上和腿上的装饰花（图2-184）。
图2-184 绘制装饰图案二
（3）创建“四角形”图层，使用［钢笔工具］和［渐变工具］相结合，绘制出手上和腿上的装饰四角形（图2-185）。
图2-185 绘制装饰图案三
（4）创建“装饰花三”图层，使用［钢笔工具］和［画笔工具］相结合，绘制出头上和鞋上的暗紫色黄色描边装饰花（图2-186）。
图2-186 绘制装饰图案四
（5）创建“圆形装饰”图层，使用［椭圆选框工具］和［渐变工具］相结合，绘制出身上的圆形装饰图案（图2-187）。
图2-187 绘制装饰图案五
（6）创建“菱形装饰一”图层，使用［钢笔工具］［椭圆选框工具］［多边形工具］和［渐变工具］相结合，绘制出腰部和披肩中部的菱形装饰图案（图2-188～图2-190）。
图2-188 绘制装饰图案六
图2-189 绘制装饰图案七
图2-190 绘制装饰图案八
（7）将除背景图层、组一、组二、组三、组四和组五图层以外的图层全部选中，执行［Ctrl+G］组合键创建组，创建出“组六”（图2-191）。
图2-191 创建组六
步骤8.绘制背景
（1）将“组一”至“组六”的效果盖印在一个新图层，并将该新图层命名为“阴影一”，放置在“背景”图层上方。将“阴影一”图层中的图像载入选区，将选区执行［Shift+F6］组合键羽化像素，羽化25像素，填入暗色（图2-192）。
图2-192 绘制背景一
（2）在“背景”图层上方创建“阴影二”图层；使用［画笔工具］绘制出阴影（图2-193）。
图2-193 绘制背景二
（3）在“背景”图层上方创建“背景图”图层；使用［矩形选框］和［椭圆选框工具］相结合，绘制出背景图（图2-194）。
图2-194 绘制背景三
案例欣赏：
图2-195 电脑效果图
模块总结
●本模块用Photoshop软件表现电脑效果图，主要内容包括：如何使用［钢笔工具］绘制图形？如何将路径转换为选区？如何使用图层样式？如何使用图层叠加模式等。以效果图绘制步骤讲解软件中各种工具的使用效果。
●软件只是工具，只有为设计服务，软件才能体现其效果。
●以案例或项目的形式学习软件，更容易达到事半功倍的效果。
模块工作任务
1.用Photoshop软件临摹一幅简单的服装效果图或广告设计图。
2.根据服装图片，用Photoshop软件绘制该服装的电脑效果图。
