编码是用代码表示特定的信号,译码是编码的逆过程,把代码的特定含义“翻译”出来,即将输入代码的状态翻译成相应的输出信号,以表示其原意。实现译码的电路称为译码器。译码器按其功能特点可分成两大类,即通用译码器和显示译码器。通用译码器又包括变量译码器和代码变换译码器。
(1)通用译码器
通用译码器的功能是输入二进制代码,输出与之对应的一组高、低电平信号。
[例10.13] 试用两片CT54S138 组成一个4 线—16 线译码器,将4 位二进制代码D3D2D1D0 的16 种组合状态译成16 个独立的译码电平信号。
解 每个CT54S138 芯片只有3 个地址输入端A2A1A0,而现在要译的是4 位二进制数,需要4 个输入端,因此可利用一个片选输入端来代替。由题意知要使输出端达到16 个,则要用两片芯片。当被译的对象D3D2D1D0 从0000~0111 这8 种组合时D3 始终为0,因此可将D3 作为高位芯片STA 端的输入,同时也作为低位芯片
端的输入,令高位芯片的
,低位芯片的STA=1,此时高位芯片不工作,而低位芯片工作译码。当被译的对象D3D2D1D0 从1000~1111(即8~15)时,D3 始终为1,此时低位芯片停止工作,而高位芯片工作译码,如图10.23 所示。

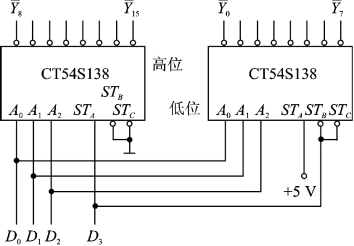

图10.23 2 片CT54S138 组成4 线—16 线译码器
[例10.14] 试用译码器和门电路实现逻辑函数

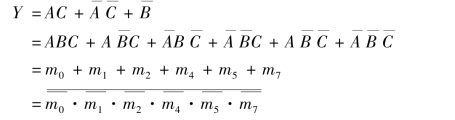

解 由于逻辑函数Y 中有A、B、C 3 个变量,所以只要选用3 线—8 线译码器CT54S138。其输出为低电平有效。

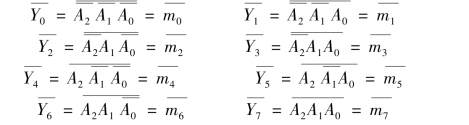

根据CT54S138 功能,当STA=1 且时,可得其输出逻辑函数式为
(www.zuozong.com)
将逻辑函数式Y 和CT54S138 的上列输出表达式进行比较。设A=A2、B=A1、C=A0,则得到,由此可画出图10.24 所示的连线图。
图10.24 例10.14 的图
(2)显示译码器
显示译码器是驱动显示器件的核心部件,它将BCD 码转换成显示十进制数字所需要的信号,在数码管上显示出来。
数码显示器件按发光物质不同可分为4 类:气体放电显示器、荧光数字显示器、半导体显示器、液晶数字显示器。其中半导体显示器是用得最广泛的显示器之一,它是用发光二极管(简称LED)来组成字形显示数字、文字和符号的。
图10.25 LED 数码管

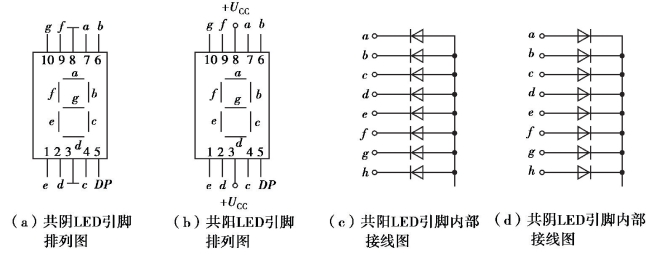

LED 数码管可以分为共阳、共阴两种,如图10.25所示为其引脚排列与接线图。共阳LED 是将各发光二极管阳极连在一起,接高电平,阴极分别接译码器输出端。当译码器的输出为低电平输出时,该二极管发光。驱动共阳LED 的是输出低电平有效的译码器。同理,驱动共阴LED 的应是输出高电平有效的译码器。图10.26 所示为CT5447 驱动共阳LED 的接线图。
图10.26 共阳LED 数码管与CT5447 配接图
液晶显示器中的液晶是液态晶体的简称。它是既具有流体的流动性,又具有某些光学特性的有机化合物,其透明度和颜色受外加电场的控制,利用这一特性,可做成电场控制的7 段液晶数码显示器,其字形和7 段半导体显示器相近。显示器在没有外加电场时,液晶分子排列整齐,入射的光线绝大部分被反射回来,液晶呈现透明状态,不显示数字。当在相应字段的电极加上电压时,液晶中的导电正离子做定向运动,在运动过程中不断撞击液晶分子,从而破坏了液晶分子的整齐排列,使入射光产生了散射而变得混浊,使原来透明的液晶变成了灰暗色,从而显示出相应的数字。当外加电压断开时,液晶分子又恢复整齐排列的状态,显示的数字也随之消失。
